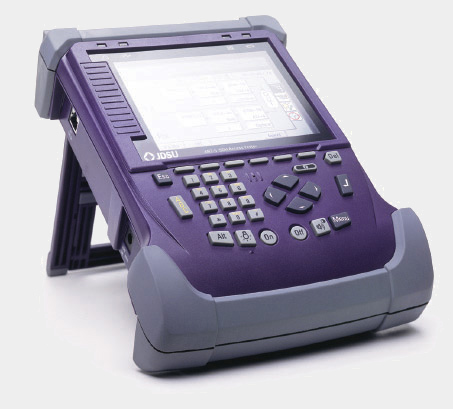

ANT-5 Портативный тестер SDH/PDH

Тестер доступа ANT-5 это портативный прибор, предназначенный для инсталляции и обслуживания SDH/PDH - сетей до уровня STM-16. Тестер располагает набором функций тестирования SDH/PDH, позволяющим применять прибор на всех стадиях жизненного цикла телекоммуникационных систем. Ключевой функцией ANT-5 является анализ эксплуатационных характеристик SDH/PDH - систем, с помощью которой можно выявить и зарегистрировать все отклонения и неполадки.

В процессе обслуживания и корректировки неисправностей системы с помощью ANT-5 можно имитировать любые отклонения и аварийные состояния, анализируя при этом реакцию системы. Прибор имеет функции трассировки пути и внесения сигнала, возможности полного тестирования заголовков SDH и протокольных сигналов, специальную функцию настройки SDH/PDH, проложенных по радиорелейным сетям (Repeated BER).

Основная информация о результатах тестирования, конфигурации тестовой функции, режиме работы прибора отображается на большом цветном графическом дисплее. Конфигурирование прибора и управление процессом тестирования осуществляется с помощью удобных графических экранов с закладками, для перемещения по которым предназначены клавиши управления курсором. Отображение информации производится в удобной, хорошо читаемой форме, требующей минимального обучения персонала. Для ускорения интерпретации результатов теста прибор имеет режим "Big Ok", а также выделение цветом фона дисплея - красный или зеленый. Для быстрого отображения состояния тестируемых потоков ANT-5 имеет светодиодные индикаторы, которые дублируются специальными программными индикаторами на дисплее.

ВОЗМОЖНОСТИ:

  • Детальный анализ SDH и PDH потоков с возможностью вывода его составляющих на внешние интерфейсы
  • Интерфейсы SDH: STM-1 электрический/оптический, STM-4/16 оптический (1310нм/1550нм)
  • Интерфейсы PDH: Е1 (75 Ом/120 Ом), DS3, Е3 и Е4 (75 Ом)
  • Тестирование уровня ошибок в битах и байтах
  • Мониторинг и генерация дефектов и аномалий потоков PDH/SDH
  • Анализ эксплуатационных характеристик в соответствии с рекомендациями G.821, G.826, G.828, G.829,  M.2100, М.2101
  • Анализ заголовков и служебных сигналов, включая отслеживание сигнального тракта
  • Анализ указателей
  • Тестирование времени защитного переключения сети SDH (APS)
  • Тестирование времени распространения сигнала

Передатчики G.703

  • BNC-выводы, несиметричные 75W
  • Битовые частоты и коды каналов:
    2048 и 34368 Кбит/с - HDB3
    139264 и 155520 Кбит/с - CMI
    44736 Кбит/с - B3ZS
    RJ48 - 2048 Кбит/с 120W симметричный
  • Синхронизация: встроенная, внешняя, от Rx

Приемники G.703

  • BNC-выводы, несиметричные - 75W
  • Битовые частоты и коды каналов:
    2048 и 34368 Кбит/с - HDB3
    139264 и 155520 Кбит/с - CMI
    44736 Кбит/с - B3ZS
    RJ48 2048 Кбит/с 120W сбалансированный
  • Неустойчивая синхронизация - по ITU-T G.823

Оптическое приемо-передающее устройство G.957

  • Лазерный прибор класса 1
    Коннекторы - система оптического адаптера
    Длины волн 1310 нм для местных каналов
    1550 нм для дальней связи

Внешняя синхронизация

  • Коннекторы - BNC 75W
  • Битовая частота - 2048 Кбит/с HDB3 или 2048 КГц

Устройства для отображения STM-1/4 каналов

  • Контейнеры - C12, C3, C4
  • Административные устройства - AU3, AU4

Таймеры

  • Ручной режим
  • Запуск/ остановка пользователем
  • Ручной с настройкой времени
  • Запуск пользователем, остановка по истечении заданного времени
  • Автоматический запуск в заданное время,
  • остановка по истечении заданного времени.

Хранение

  • Результаты измерений и конфигурация измерительного прибора могут храниться в постоянной памяти либо на плате компьютера.
  • Объем памяти для хранения зависит используемой платы, напр. 2 Мбайта.
  • Результаты также могут посылаться на принтер, либо экспортироваться на персональный компьютер.

Схемы тестирования

  • Схемы тестирования могут выполняться на любой имеющейся битовой частоте либо непосредственно на интерфейсном сопряжении для каналов SDH/PDH либо в рамках инфраструктуры STM-1/4. ITU-T и не-ITU-T
  • PRBS-последовательность - 211-1, 215-1, 220-1, 223-1
  • Все 1 (единицы) - 1111
  • Все 0 (нули) - 0000
  • Программируемое 16-битное цифровое слово
  • Преобразованное

Мониторинг дефектов и аномалий

  • Все аномалий и дефекты для STM-1 и 4, E4, DS3, E3 и E1. Для 2048 Кбит/с поддерживается кадровая синхронизация PCM30, PCM30C, PCM31 и PCM31C

Введение дефектов и аномалий

  • Поддерживается введение любых дефектов и аномалий
  • Режимы - одиночное, дискретное с различной частотой, или непрерывное введения аномалий и дефектов
  • Светодиоды и звуковой сигнал для звукового/ светового оповещения

Дополнительный анализ и генерация

  • Поддерживается мониторинг или введение всех байтов в дополнительных SOH- и POH-пакетах

Анализ производительности

  • Скорости для PDH - G.821, G.826, M2100
  • SDH STM-1 и 4 - M.2101, G.826

Габариты устройства (LxWxH)

  • С модулем управления - 256x197x98мм

Вес

  • С модулем управления - 2354 г

Сделать заказ и запросить дополнительную информацию по ANT-5 Вы можете здесь.
