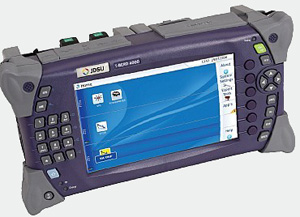

Оптический многофункциональный рефлектометр MTS-4000

MTS-4000 является модульной портативной платформой для измерений в сетях FTTx и включает в себя:

  • оптический рефлектометр;
  • измеритель оптической мощности;
  • визуальный дефектоскоп.
Функциональные особенности:
  • большой выбор опций и сменных  модулей позволяет пользователю сформировать приборы под свои нужды;
  • платформа MTS-4000 ориентирована на измерения в медных и волоконных сетях «последней мили», позволяет проводить всесторонние измерения  оптических и электрических параметров;
  • яркий ЖК-дисплей диагональю 7 дюймов;
  • проведение измерений нажатием одной кнопки;
  • высокая точность измерений;
  • два слота для сменных модулей позволяют одновременно проводить оптические и электрические измерения;
  • 7 сменных модулей OTDR для тестирования одномодовых волокон на длинах волн 1,31/1,55/1,625/1,65 мкм с динамическим диапазоном 32/30 dB, максимальная отображаемая дистанция – 160 км;
  • опции визуального детектора повреждений, источника и измерителя мощности;
  • подключение внешнего видеомикроскопа с выводом изображения на ЖК-дисплей;
  • эргономичный дизайн, малый вес, длительная работа от аккумуляторной батареи, широкий выбор опций значительно повышают эффективность работы;
  • 4 модуля электрических измерений позволяют тестировать DSL, измерять постоянный и переменный  ток, напряжение и сопротивление. Имеются также модули TDR,  встроенный генератор сигналов и анализатор спектра до 30 МГц;
  • 2 порта USB2.0 и высокоскоростной 1G сетевой порт;
  • Wi-Fi и Bluetooth для передачи данных.
Общие сведения:
  • портативное исполнение;
  • 10/100/1000 Ethernet interface для тестирования и доступа;
  • доступные модули: OTDR, PON (SPM), xDSL, Copper Wideband;
  • поддержка Triple Play Service testing Data (ping, trace-route, web, ftp), IPTV, VOIP;
  • встроенные VFL и Power Meter;
  • функциональность Fiber Microscope;
  • встроенная поддержка 802.11b/g и Bluetooth;
  • подключение гарнитуры через jack/Bluetooth;
  • наличие Web Browser;
  • возможности создания сценариев измерений;
  • модульная платформа с поддержкой волоконно-оптических модулей и модулей Copper/VDSL/Triple Play module;
  • два слота для установки модулей;
  • цветной ЖК-дисплей размером 7” (опционально — сенсорный), удобство работы (особенно при анализе трасс OTDR);
  • контроль соединений, VFL, измеритель мощности, цифровой микроскоп.
Ключевые особенности:
  • возможность установки до 2-х измерительных модулей;
  • интуитивный графический интерфейс;
  • совместимость с ПО FiberTrace (OFS-100) и FiberCable (OFS-200);
  • интерфейсы 2xUSB 2.0, 1 Gb/s Ethernet;
  • вес 1,4 кг.
Области применения:
  • рефлектометрия;
  • измерения мощности в сетях FTTx;
  • малые габариты, портативное устройство, ударопрочный корпус, питание от батарей;
  • идеальный выбор для работы на линии;
  • поддержка скриптов. Простота исполнения тестов - экономия рабочего времени квалифицированных специалистов;
  • гибкие возможности подключения: стандартно 2xUSB2.0 и Ethernet до 1 Гбит/с, опционально - WiFi/Bluetooth;
  • мониторинг «живой» сети. Длины волн 1625/1650 нм — возможность тестирования оптических волокон в процессе эксплуатации.
OTDR– модуль для «последней мили» (LM), основные возможности:
  • замена модулей в полевых условиях;
  • до 3-х рабочих длин волн в одном модуле;
  • подключение источника света  и измерителя мощности через порт OTDR;
  • автоматическое обнаружение трафика (LFD).
Варианты конфигурации:
  • модификация на 2 длины волны: 1310/1550 нм;
  • модификация для тестирования работающего оптоволокна на выделенной длине волны: 1625 нм, 1650 нм  или 1650 нм с фильтром;
  • модификации «всё-в-одном»: 1310/1550/1625 нм, 1310/1550/1650 нм, 2-портовый модуль 1310/1550 нм + 1625 нм с фильтром.
 Модуль селективного измерения мощности, основные возможности:
  • режим «на проход» - одновременное измерение на восходящей/нисходящей длинах волн в работающем оптоволокне;
  • импульсный режим - анализ на 1310 нм;
  • настраиваемые пороги соответствия/несоответствия требованиям;
  • графический экран.
Широкополосный измеритель мощности (780…1650 нм), варианты конфигурации:
  • 1310/1490 нм;
  • 1310/1490/1550 нм.
Поддержка IP и IPTV Ethernet, основные возможности:
  • рефлектометрия кабелей Gigabit Ethernet - контроль обрывов, полярности и небаланса;
  • интерфейс 10/100/1000 Мбит/с;
  • поддержка Ping, Trace Route, FTP, HTTP;
  • поддержка стандартных протоколов передачи данных: IPоE, PPPoE.
VoIP, основные возможности:
  • поддержка быстрых и медленных кодеков H323, SIP, SCCP, MGCP и UNISTIM;
  • стандартные кодеки;
  • возможность захвата пакетов в Promiscuous Mode;
  • вывод R-фактора и MOS;
  • локальная и удалённая нестабильность задержки;
  • трасса передачи голосового потока;
  • один итоговый экран для доступа к результатам тестирования.
IPTV, основные возможности:
  • вывод результатов по всем потокам - до 6 VLAN в режиме оконечного устройства, до 10 VLAN в режиме монитора;
  • один итоговый экран для доступа к результатам тестирования;
  • графики потери пакетов, трассировки QoS и нестабильности задержек
  • декодирование и вывод I-frames;
  • поддержка потоков MPEG-2, MS IPTV, ISMA и Rolling Stream.
MTS-4000 – «всё-в-одном» для сетей FTTx:
  • оптические опции на базовом шасси;
  • визуальный индикатор дефектов для контроля патч-кордов;
  • измеритель мощности для анализа потерь в патч-кордах и на вводе в основное оптоволокно;
  • стандартные электрические интерфейсы;
  • электропитание переменного тока;
  • 2 порта USB 2.0 ports для подключения Memory Stick, цифрового микроскопа, мыши, клавиатуры и т.п.;
  • порт Gigabit Ethernet RJ-45 для удалённого управления, передачи файлов по FTP и др.;
  • телефонная гарнитура;
  • опциональные радиоинтерфейсы - WiFi для удалённого управления, передачи файлов по FTP; bluetooth для передачи файлов;
  • масса менее 2,4 кг с модулями PON PM и OTDR
Опции при заказе:
  • cенсорный экран;
  • расширенная память;
  • измеритель мощности;
  • интерфейс WiFi/Bluetooth;
  • оптический микроскоп (Visual Fault Locator, VFL).
Аксессуары:
  • цифровой микроскоп;
  • дополнительная батарея;
  • клавиатура, мышь, USB-память;
  • прикладное программное обеспечение для ПК (FiberTrace и FiberCable);
  • 2 мягких сумки для шасси + мягкие сумки для модулей;
  • адаптер питания от прикуривателя и дополнительные оптические адаптеры;
  • оптические тестовые кабели.
К базовому блоку оптического рефлектометра могут подключаться следующие сменные модули и устройства:

1) модули OTDR для рефлектометрических измерений многомодовых и одномодовых волокон;

2) модули FiberCjvplete, которые позволяют помимо снятия рефлектограмм производить автоматическое двустороннее измерение вносимых потерь / возвратных оптических потерь (IL/ORL), локализовывать и измерять параметры неоднородностей оптического тракта ВОЛС;

3) цифровой микроскоп P5000i, которым может быть укомплектован MTS-2000, с ПО FiberChekPRO позволяет проверить состояние оптических портов и разъемов на наличие дефектов и загрязнений по методу “Годен /Не годен” в соответствии с стандартом МЭК 61300-3-35;

4) селективный измеритель мощности типа ORL-4057;

5) модуль CWDM-OSA, позволяющи быстро настроить и проверить качество сервисов в PON и CWDM сетях.

6) имеются дополнительные опции сменных модулей , устанавливаемые по заказу на заводе-изготовителе, в числе которых измеритель уровня мощности и источник излучения.

Дополнительные опции базового блока, устанавливаемые в прибор на заводе:

E20PM - Встроенный в базовый блок измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ.

E20BLUE - опция Bluetooth для базового блока.

E20PMVFL - Встроенные в базовый блок визуальный детектор повреждений и измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ.

E20TSPM - Встроенный в базовый блок измеритель мощности, диапазон измерения мощности +5...-50 дБм, разрешение 0,01 дБ, UPP адаптер, погрешность измерения +0,2 дБ, и опция оптического телефона, встраиваемая в базовый блок, динамический диапазон телефона - 32 дБ, SC, FC и UPP адаптеры в комплекте, телефонная гарнитура в комплекте.

E20VFL - Опция визуального детектора повреждений, встраиваемая в базовый блок, лазер, длина волны - 650 нм, UPP адаптер, непрерывный и мигающий режим работы.


OTDR модули (оптические измерительные модули):

E4117LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1625 нм, динамический диапазон - 32 дБ.

E4126MA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550 нм, динамический диапазон - 37/35 дБ.

E4136MA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 37/35/35 дБ.

E4118RMA65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 34 дБ.

E4136LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 34/32/32 дБ.

E4118LM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 30 дБ

E4138LM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1650 нм, динамический диапазон - 34/32/30 дБ.

E4126LM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550 нм, динамический диапазон - 34/32 дБ.

E4118RLM65 - Измерительный рефлектометрический модуль, ОМ, длина волны 1650 нм, динамический диапазон - 30 дБ.

E4136RLM - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 34/32/32 дБ.

E4136RMA - Измерительный рефлектометрический модуль, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 37/35/35 дБ.

E4123MM - Измерительный рефлектометрический модуль, ММ, длина волны 850/1300 нм, динамический диапазон - 27/25 дБ

E4146QUAD - Измерительный рефлектометрический модуль, ММ/ОМ, длина волны 850/1300/1310/1550 нм, динамический диапазон - 27/25/37/35 дБ

E4126MP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550 нм, динамический диапазон - 42/40 дБ.

E4136MP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 42/40/40 дБ.

E4118RMP65 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1650 нм, динамический диапазон - 40 дБ.

E4136RMP - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1625 нм, динамический диапазон - 42/40/40 дБ.

E4138MP49 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1490/1550 нм, динамический диапазон - 42/40/40 дБ.

E4138RMP65 - Измерительный рефлектометрический модуль, исследование длинных трасс, ОМ, длина волны 1310/1550/1650 нм, динамический диапазон - 42/40/40 дБ.

Разные / комбинированные модули:

2295/05 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490/1550 нм. Адаптеры РС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

  • 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм, погрешность + 0,5 дБ
  • 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм
  • 1550 нм - Диапазон 1535-1565 нм, максимальный входной уровень +22 дБм, диапазон +26 ... -50 дБм

2295/25 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490/1550 нм. Адаптеры АРС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

  • 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм
  • 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм
  • 1550 нм - Диапазон 1535-1565 нм, максимальный входной уровень +22 дБм, диапазон +26 ... -50 дБм

2295/26 - OLP-4057 FTTx Модуль селективного измерителя мощности. 1310/1490 нм. Адаптеры АРС (2 адаптера), типы - по выбору заказчика, погрешность + 0,5 дБ

  • · 1310 нм - Диапазон 1260-1360 нм, максимальный входной уровень +17 дБм, диапазон +13 ... -35 дБм
  • · 1490 нм - Диапазон 1480-1500 нм, максимальный входной уровень +15 дБм, диапазон +13 ... -50 дБм

2295/23 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490/1550 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптер АРС . Межкалибровочный интервал - 3 года.

2295/03 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490/1550 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптеры РС (2 адаптера), типы - по выбору заказчика.

2295/24 - OLP-4057 FTTx Модуль селективного измерителя мощности на 1310/1490 нм. Широкополосный измеритель мощности. Диапазон длин волн - 800 - 1650 нм, калибровка на 850/1310/1550/1625 нм. Динамический диапазон +5 ...-60 дБм. Максимальный входной уровень + 10 дБм. Погрешность +0,2 дБ. Адаптер АРС.

E4126FCOMP-MA - Комбинированный рефлектометрический модуль (МА), 1310/1550 нм, 37/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4138FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1490/1550 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-MA - Комбинированный рефлектометрический модуль (МА), 1310/1550/1625 нм, 37/35/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-RMA - Комбинированный рефлектометрический модуль (МА), 1310/1550/1625 нм, 37/35/35 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC терминаторы (ENRTERMSC, ENRTERMFC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4126FCOMP-FF - Комбинированный рефлектометрический модуль (МА), 1310/1550 нм, 37/35 нм, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4138FCOMP-FF - Комбинированный рефлектометрический модуль (МP), 1310/1490/1550 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-FF - Комбинированный рефлектометрический модуль (МP), 1310/1550/1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-RMP - Комбинированный рефлектометрический модуль (МP), 1310/1550/фильтр 1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4126FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1550 нм, 42/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.

E4136FCOMP-MP - Комбинированный рефлектометрический модуль (МP), 1310/1550/1625 нм, 42/40/40 дБ, имеет встроенный детектор повреждений, источник излучения (через порт модуля - E41OTDRLS), SC/PC и SC/APC, FC/PC и FC/APC, LC/PC терминаторы (ENRTERMSC, ENRTERMFC, ENRTERMLC), функция FiberComplete - полное и всестороннее тестирование волокна в паре с аналогичным блоком с функцией FiberComplete.


OSA Модуль (модуль анализатора спектра):

2301/01 - Модуль анализатора спектра 1260 - 1625 нм, имеется слот для модулей SFP (2301/02).

Дополнительные опции сменных рефлектометрических модулей, устанавливаемые на заводе:

E41OTDRLS - Источник излучения, лазер, встраиваемая в модуль опция, используется оптический порт измерительного модуля

E41OTDRPM - Измеритель мощности, встраиваемая в модуль опция, используется оптический порт измерительного модуля.


Сделать заказ и запросить дополнительную информацию по MTS-4000 Вы можете здесь.
