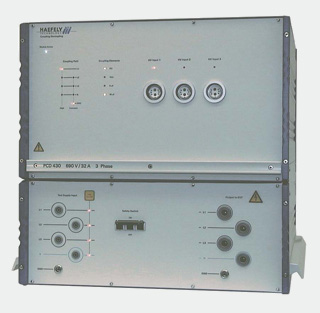

PCD 130 Трехфазное устройство связи/развязки для платформы PSURGE 8000

Стандарты IEC и EN охватывают измерения трехфазных электросетей переменного тока и портов постоянного тока, и дают рекомендации по характеристикам составных компонентов для устройств связи/развязки. Данные рекомендации в основном базируются на европейской модели силовых линий переменного тока. Модуль PCD 130 отвечает всем требованиям IEC и EN к цепям связи с автоматической коммутацией. В модуле PCD 130 выходной разъем для подключения тестируемого оборудования имеет 4 мм контакты специальной конструкции, которые обеспечивают повышенную персональную безопасность при работе с высоким напряжением.

Стандарты ANSI / IEEE имеют свои особенности требований к измерениям в силовых линиях согласно многим американским стандартам, таким как TIA-968-A (FCC часть 68) и Telcordia (Bellcore) GR-1089-CORE. Стандарт ANSI содержит много информации, аналогичной стандарту IEC. Отличие в том, что стандарт ANSI базируется на американском опыте эксплуатации силовых линий переменного тока.

Для испытаний по IEC сопротивление низковольтных сетей по отношению к земле создается дополнительным резистором величиной 10 Ом. Стандарт ANSI в импульсной цепи использует резистор из серии нормально открытых резисторов. Данное различие обусловлено европейской практикой подключения земли к нейтрале в распределительном трансформаторе, а не к точке входа системы электроснабжения, как в США. По выбору пользователя PCD 130 автоматически устанавливает нужные элементы связи согласно требованиям или IEC, или ANCI.

Интеграция в программу WinFEAT&R функций управления и составления отчета повышает эффективность настройки и работы данной измерительной системы. Важнее, что выполнение рутинных измерительных процедур может быть передано компьютеру с целью освобождения важных ресурсов для других целей.

Особенности

  • Три высоковольтных входа;
  • Комбинированные импульсы 1,2/50 мкс - 8/20 мкс;
  • Колебательные затухающие помехи частотой 100 кГц;
  • Величина импульсного напряжения 8 кВ;
  • Линейное напряжение переменного тока, фаза - фаза 690 В;
  • Ток тестируемого оборудования на одну фазу 32 А;
  • Фазовая синхронизация по каждой цепи.

Преимущества

  • Международное использование - конструкция отвечает требованиям стандартов IEC, EN и ANCI и превышает их требования для проведения измерений в силовых линиях;
  • Переключение цепей синхронизации - модуль PCD 130 синхронизирует импульсы с выбором цепи связи;
  • Безопасно и легко - высоковольтные разъемы, снабженные блокировкой, позволяют вашим операторам измерять безопасно и легко;
  • Нагрузки по току 32 А - модуль PCD 130 может подключать нагрузки по переменному и постоянному току величиной до 32 А на одну фазу;
  • Прочный и надежный - выбор надежных составных компонентов гарантирует, что PCD 130 будет продолжать свою работу при интенсивном и напряженном режиме проведения измерений;
  • Быстрота выполнения измерительных программ - Модуль PСD 130 имеет три мультиплексированных высоковольтных входа, которые позволяют проводить испытания под воздействием различных импульсов без отключения питания от тестируемого оборудования.

Область применения

  • Однофазные и трехфазные системы электропитания;
  • IEC 61000-4-5 Вариант 1 и 2 - измерение силовых линий;
  • IEC 61000-4-12 - измерение силовых линий;
  • ГОСТ Р 51317.4.12-99 - испытание на устойчивость к затухающим колебательным помехам;
  • ANSI C62.41 и С62.45 - Силовые линии;
  • Промышленные стандарты IEC&EN.
Величина максимального импульсного напряжения. кВ 8
Действительное значение напряжения переменного тока, В 690 (фаза-фаза)
Максимальное значение напряжения постоянного тока, В 110
Максимальный переменный ток, А 32 (среднеквадратичный)
Максимальный постоянный ток, А 32
Присоединение тестируемого оборудования 4 мм высоковольтный разъем
Элементы и цепи соединения управляются с помощью модуля PSURGE 8000
Падение напряжения на индуктивных цепочках развязки ≤10% при максимальном токе и cos φ≥0,7
Остаточное напряжение на измерительном входе Максимально 15% от напряжения импульса
Фазовая синхронизация Подчинена цепи связи
Точность фазовой синхронизации + 1 Град
Напряжение сети электропитания, В 85 -264
Частота сети электропитания, Гц 50/60
Вес нетто, кг 69
Ширина, Высота, Глубина, см 45 х 50 х 57

PIM 130 код заказа 249964. Объем поставки

Устройство связи/развязки PСD 130 1 шт.
Высоковольтный магистральный кабель постоянного тока 1 м 1 шт.
Кабель электропитания, до 10 А, согласно специфике страны 1 шт.
Кабель заземления 1 м 1 шт.
Кабель заземления 0,25 м 1 шт.
Руководство пользователя 1 шт.

Опции и аксессуары

  • PIM 100, код заказа 249902. Измерительный модуль с генератором комбинированных микросекундных импульсов согласно стандартам ANSI C62.41 и IEC 61000-4-5.
  • PIM 110, код заказа 249903. Измерительный модуль с генератором колебательных затухающих помех частотой 100 кГц согласно стандартам ANSI C62.41 и IEC 61000-4-12.
  • АДАПТЕРЫ, входной - код заказа 249978, выходной - код заказа 249979. Однофазные входные и выходные адаптеры, позволяющие применять трехфазный модуль связи/развязки PCD 130 для однофазных устройств.
  • WinFEAT&R, код заказа 249970. Программа управления и составления отчета под Windows 98, NT, ME, 2000, XP.
  • Монтаж в стойку, высотой 4 U - код заказа 249692; высотой 6 U - код заказа 249693. Модули могут быть установлены в стойку для большей механической устойчивости и мобильности.

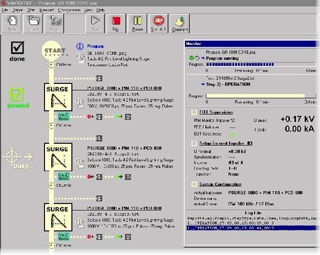

Программа WinFEAT&R под Windows :

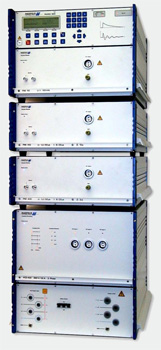

Типичная измерительная система с тремя импульсными модулями


Сделать заказ и запросить дополнительную информацию по PCD 130 Вы можете здесь.
