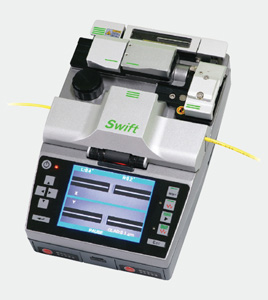

Сварочный аппарат Swift-F1

Аппарат для сварки оптических волокон Ilsintech Swift-F1 — идеальное решение для монтажа пассивных оптических сетей (PON). Аппарат позволяет приваривать оптические коннекторы напрямую к волоконно-оптическому кабелю, что значительно упрощает и ускоряет разводку волокна до абонента.

 Сварочный аппарат для оптоволокна Ilsintech Swift-F1 представляет собой легкое и компактное устройство, совмещающее в себе сварочный аппарат, прецизионный скалыватель, термостриппер, печку для термоусадки и систему очистки волокна.

 Swift-F1 отличается от других сварочных аппаратов тем, что помимо обычной сварки/термоусадки, он позволяет за 1 минуту оконечить волокно адаптером с прямой или угловой полировкой. При этом процедура не требует высокой квалификации персонала, и может быть выполнена любым монтажником. Быстрая и качественная установка коннекторов очень важна при построении и запуске в эксплуатацию волоконно-оптических сетей FTTH.

 Ilsintech Swift-F1 позволяет в течении нескольких минут изготовить оптический шнур любой длины и с любыми коннекторами.

 Технические характеристики (сварочный аппарат Swift-F1):
Параметр Описание
Параметры волокна Диаметр волокна 125 мкм, диаметр покрытия 250 мкм - 900 мкм
Длина зачистки волокна 26 – 40 мм
Средние потери на сварке SM: 0,03 дБ, MM: 0,02 дБ, DS: 0,06 дБ, NZDS: 0,06 дБ
Метод выравнивания волокон Выравнивание по оболочке фиксированной V-образной канавкой
Время сварки и термоусадки КДЗС (типовое) 7 с при сварке волокна
20 с термоусадка КДЗС (волокно в буфере 0,9 мм)
70 с (внутриобъектовый кабель 3 мм)
Параметры КДЗС 30 мм (для волокна в буфере 0,9), 40 мм (внутриобъектовый кабель 2 мм, 3 мм)
Сохранение результатов Последние 2000 результатов
Условия эксплуатации от -10 до +50°C, при отн. влажности до 95%
Условия хранения от -40 до +80°С, при отн. влажности до 95%
Габариты 135(Ш) х 200(Г) х 82(В) мм (включая монитор)
Вес (с батареей) 1,5 кг
Внешний интерфейс USB, RCA, внешнее питание
Электропитание от литиево-полимерной аккумуляторной батареи и от сетевого блока питания ~100-240В
Дополнительное электропитание 1400 мА/ч х 2
Количество циклов сварка/термоусадка от батареи 120 циклов (0,9 мм волокно)
Растягивающее усилие теста на механическую прочность сварки 1,96 Н
Устройство автоматической зачистки волокна (термостриппер):
Параметр Описание
Параметры волокна                Диаметр волокна 125 мкм, диаметр покрытия 250 мкм, 900 мкм
Длина зачистки волокна Не более 28,0 мм
Время нагрева 1 – 15 с
Диапазон температуры нагрева 60 – 150°C
Растягивающее усилие после зачистки 4 кгс
Скалыватель для Swift-F1:
Параметр Описание
Параметры волокна Диаметр волокна 125 мкм, диаметр покрытия 250 — 900 мкм
Длина скола 7,5 мм
Ресурс ножа скалывателя 48 000
Печь для термоусаживания КДЗС:
Параметр Описание
Допустимый диаметр кабеля Для волокна: 250 мкм и 900 мкм, для внутриобъектового кабеля: 2 мм – 3 мм
Длина КДЗС 32 мм (стандартная)
Время термоусадки 20 – 35 с
Диапазон температуры нагрева 130 - 200°C
Комплект поставки:
Описание Модель Количество
Сварочный аппарат Swift-F1 F1 1 шт.
Сетевой адаптер питания F1-1 1 шт.
Зарядное устройство F1-2 1 шт.
Аккумуляторная батарея F1-B 1 комплект
Зажим для волокна HI-2.5 1 комплект
Запасные электроды EI-19 1 пара
Лоток для охлаждения КДЗС CT 1 шт.
Чемодан для переноски Жесткий, мягкий На выбор
Руководство по эксплуатации Swift F1 CD 1 шт.
Дополнительная комплектация для Swift-F1:
Описание Модель
Рабочий столик WK
Зажим для волокна HF-250, HF-900, HF-2.5, HF-IN HF-SC, HF-FC, HF-LC, HF-RT
Запасные электроды EI-19
Нож скалывателя BI-05
Сетевой адаптер питания F1-DA
Аккумуляторная батарея F1-B
Сменный блок зажима для печки КДЗС, по выбору:
КДЗС S09-C Разъем 0,9 мм, 2 мм х 28 мм
S09 Кабель 0,9 мм, 2 мм х 40 мм
S30-C Разъем 3 мм, 4 мм х 32 мм
S30 Разъем 3 мм, 4 мм х 40 мм
Комплект поставки сварочного аппарата Ilsintech Swift F1
  • Сварочный аппарат SWIFT F1 в комплекте со скалывателем, термостриппером, печкой для термоусадки и дозатором спирта
  • Сетевой AC адаптер F1-1
  • Зарядное устройство F1-2
  • Аккумуляторная батарея F-1B, 2 шт.
  • Держатель волокна, 1 пара
  • Электроды EI-19
  • Чемодан для переноски
  • Руководство по эксплуатации

Сделать заказ и запросить дополнительную информацию по Swift-F1 Вы можете здесь.
