Мембранный разделитель сред, DB

Мембранный разделитель сред, DB

Краткие технические данные:

Материал верхнего фланца: нержавеющая сталь 304 SS.
Материал нижнего фланца: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Материал гаек, винтов:  нержавеющая сталь 304 SS.
Уплотнение:  витон.
Диапазон измерения давления:  S06:  -1…0 & 0…70 бар;
                                                              S07:  100…400 бар.
Температура измеряемой среды:  зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: G 1/2 (нар), М20х1,5 (нар), G1/4 (нар), М12х1,5 (нар), G3/8(нар).
Резьба присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:

Разделители сред  DB предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.

Области применения:

- Очистные сооружения
- Перерабатывающая промышленность.
- Нефтяная промышленость
- Газовая промышленость
- Пищевая промышленость
- Машиностроение

Отличительные особенности:

- Состоит из 2-х частей
- Изготовлен полностью из нержавеющей стали
- Мембрана имеет надежную сварную конструкцию
- Конструкция быстро и легко разбирается для чистки мембраны
- Разработан для общепромышленного применения

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DB.
- Модификация разделителя:  S06:  -1…0 & 0…70 бар;
                                                          S07:  100…400 бар.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                                      заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал верхнего фланца:  стандарт - XW - нержавеющая сталь 304 SS;
                                                               заказ – YA - нержавеющая сталь 316L SS;
                                                                              XY - нержавеющая сталь 316 SS.
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                                        (давление от 21 бар); UR – титан; UQ – тантал;  UW – инконель 600.
- Материал уплотнения:  стандарт – VI – фторопласт;
                                                заказ – YR – сталь.
- Материал нижнего фланца:  стандарт – TM – нержавеющая сталь 316 SS;
                                                         заказ – TK - нержавеющая сталь 304 SS;  TL - нержавеющая сталь
                                                         316L SS;  UH – титан; TX – монель; TT - хастеллой “С”;  UD – тантал;
                                                         TZ – поливинилхлорид; UA – поливинилиденфторид;
                                                         TY- полипропелен.
- Резьба присоединения к процессу: стандарт - G 1/2 (нар), М20х1,5 (нар);
                                                                      заказ – G1/4 (нар); М12х1,5 (нар);G3/4 (нар);G 3/8 (нар);
                                                                    1/4 NPT(нар); 1/2 NPT (нар); 3/4 NPT (нар) и другие по запросу.
- Дополнительное уплотнение внутренней полости разделителя:  заказ  - VS – покрытие фторопластом толщиной 2 мм полностью внутренней части разделителя имеющей контакт с измеряемой средой; VV – покрытие мембраны фторопластом для температуры измеряемой среды 150? С; VZ – покрытие мембраны фторопластом для температуры измеряемой среды 315? С.

Габаритные и присоединительные размеры:

                                                            S06

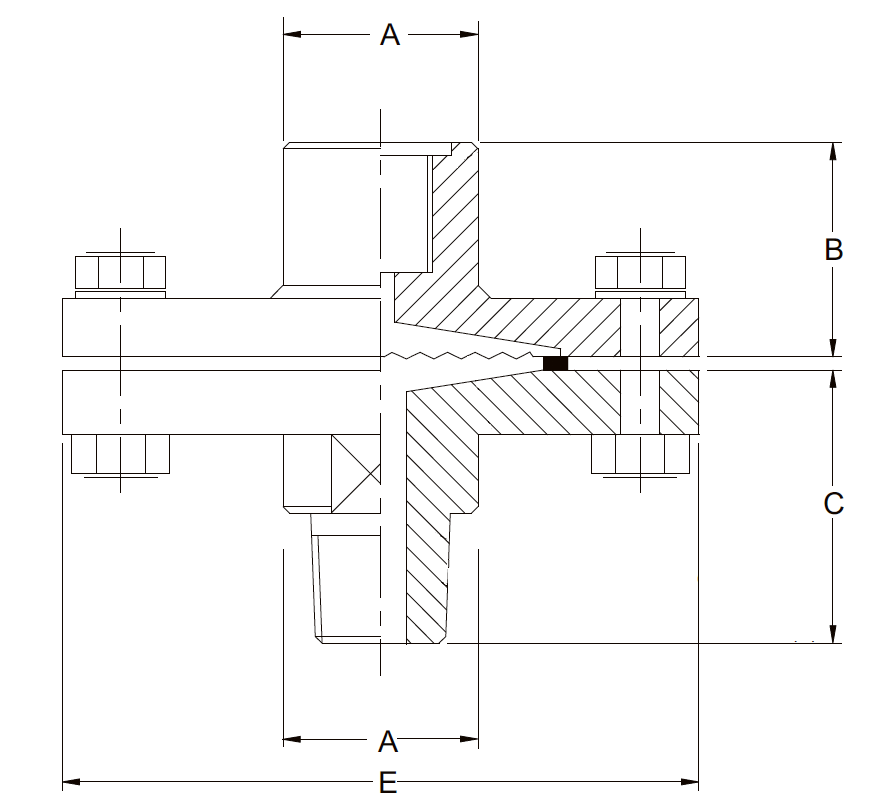

черnеж мембранного разделителя DB S06

Модификация

A

B

C

E

Вес, гр

   S06

30

26

47

98

1500






                                                            S07

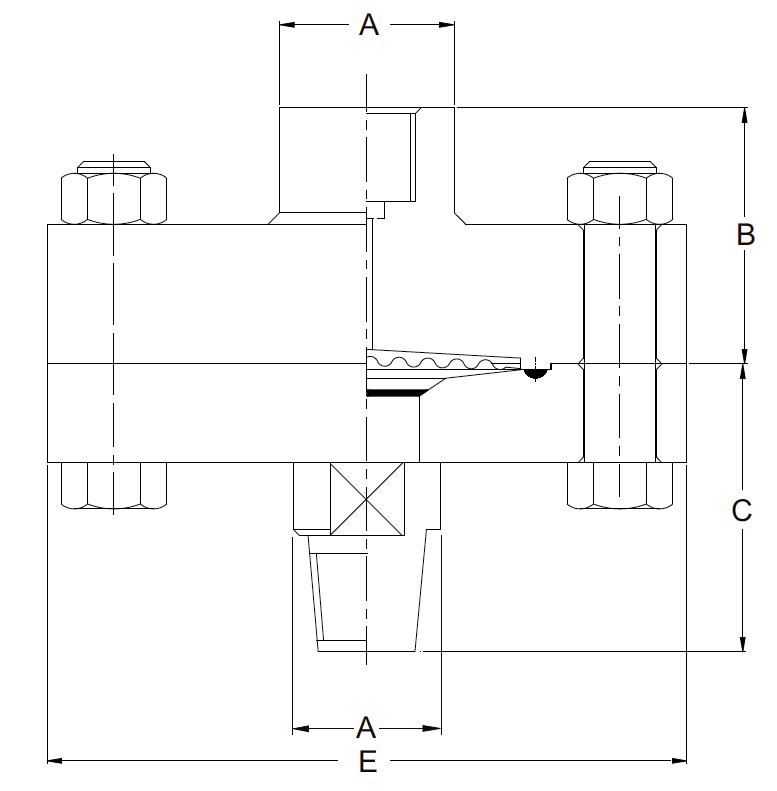

чертеж мембранного разделителя DB S07



Модификация

A

B

C

E

Вес,гр

S07

30

44

49.5

110

3000

Пример оформления заказа на примере стандартной модели:
DB-S06-G1/2(вну)-XW-UJ-VI-TM-G1/2(нар)


Сделать заказ и запросить дополнительную информацию по DB Вы можете здесь.
