Мембранный разделитель сред, DF

Краткие технические данные:
Материал корпуса разделителя: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Диапазон измерения давления:  -1…0 & 0…1(1.6,…,600) бар.
Присоединения к процессу:  G1/2(нар), G 3/4(нар), G1(нар), G 3/2 (нар), G2 (нар).
Резьба присоединения прибора:  G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).

Общие сведения:
Разделители сред  DF предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред. Используются в местах с повышенной пульсацией, а также в системах дезинфекции водных растворов (хлор). Применяются на очистных сооружениях, при производстве лакокрасочных покрытий и мастик, а так же в пищевой, пивоваренной  промышленности.

Области применения:
- Очистные сооружения и установки
- Нефтяная промышленость
- Газовая промышленость
- Машиностроение
- Пищевая промышленость

Отличительные особенности:
- Изготовлен полностью из нержавеющей стали
- Цельная конструкция
- Мембрана имеет надежную сварную конструкцию
- Открытая (промываемая) мембрана

Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя:  DF.
- Материал корпуса разделителя:  стандарт - CL - нержавеющая сталь 316 SS;
                                                                       заказ – CM - нержавеющая сталь 316L SS;
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), G1/4 (вну);
                                                   заказ – М20х1,5 (вну), М12х1,5 (вну).
- Присоединения к процессу:  G1/2(нар), G 3/4(нар), G1(нар), G 3/2 (нар), G2 (нар).

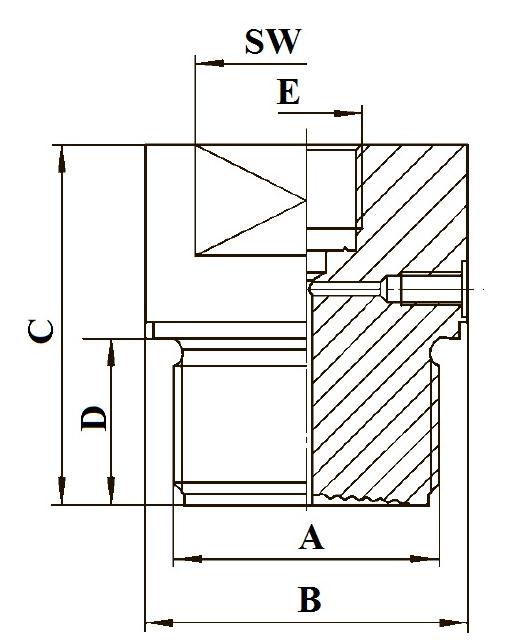

Габаритные и присоединительные размеры:
- Мембранный разделитель DF



A

B

C

D

E

SW

Вес, гр

Минимальный диапазон      измерений (бар)

G1/2

-

55

20

G1/4

27

160

0…10

G 3/4

32

56

20

G1/2

32

270

0…6

G1

39

55

21

G1/2

41

400

0…4

G 3/2

58

65

30

G1/2

50

1080

0…2,5

G2

78

70

30

G1/2

65

1950

0…1,6

Пример оформления заказа на примере стандартной модели:

DF-CL-UJ-G1/2(вну)-G1(нар)
