DH


Продукция > Функциональная аппаратура > DH

Мембранный разделитель сред, DH

Краткие технические данные:

Материал корпуса разделителя: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Материал соединительной скобы (клэмп):  нержавеющая сталь 304 SS.
Материал ответной части: нержавеющая сталь 316 SS.
Уплотнение:  силиконовая прокладка.
Диапазон измерения давления:  -1…0 & 0…40 бар.
Присоединения к процессу:  1”, 1.5”, 2”, 2.5”, 3”.
Резьба присоединения прибора:  G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).

Общие сведения:

Разделители сред  DH предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, вязких кристаллизирующихся или несущих взвешенные твердые частицы сред. Специально предназначены для пищевой, пивоваренной, молочной и фармацевтической промышленности. Соответствуют специальным требованиям гигиены, действующим на этих производствах.

Области применения:

- Молочная промышленость
- Пивоваренная промышленость
- Пищевая промышленость
- Фармацевтическая промышленость
- Очистные сооружения и установки
- Нефтяная промышленость
- Газовая промышленость
- Машиностроение

Отличительные особенности:

- Изготовлен полностью из нержавеющей стали
- Легкая и простая установка
- Мембрана имеет надежную сварную конструкцию
- Разработан для пищевой, молочной, пивоваренной промышлености

Дополнительные технические параметры и коды оформления заказа:

- Модель мембранного разделителя:  DH.
- Модификация разделителя:  S16:  -1…0 & 0…40 бар.
- Номинальный размер разделителя:  стандарт - 1.5”;
                                                      заказ – 1”, 2”, 2.5”, 3”.
- Резьба присоединения прибора:     стандарт - G 1/2 (вну), G1/4 (вну);
                                                      заказ – М20х1,5 (вну), М12х1,5 (вну).
- Материал корпуса разделителя:      стандарт - CL - нержавеющая сталь 316 SS;
                                                      заказ – CM - нержавеющая сталь 316L SS;
- Материал мембраны:                      стандарт – UJ -  нержавеющая сталь 316L SS.

Внимание! Если Вам необходима ответная  части с прокладкой и (или) соединительная скоба просим указать это через плюс в письменной форме сразу после кода заказа мембранного разделителя.

Габаритные и присоединительные размеры:

- Мембранный разделитель DH



  Размер мембраны

H

D

M

F

1”

42

50.5

19

G 1/2 (вну)

1.5”

35

50.5

30

G 1/2 (вну)

2”

35

64

36

G 1/2 (вну)

2.5”

35

77.5

47

G 1/2 (вну)

3”

35

91

72

G 1/2 (вну)

 Соединительная скоба (клэмп)



  Размер мембраны

A

B

1”

71.4

58.7

1.5”

71.4

 58.7

2”

86.7

74

2.5”

98.7

86.2

3”

112.3

96.6

- Ответная часть



  Размер мембраны

A

B

C

D

1”

50.5

25.4

22.1

28.6

1.5”

50.5

38.1

34.8

28.6

2”

64

50.8

47.5

28.6

2.5”

77.5

63.5

60.2

28.6

3”

91

76.2

72.9

28.6

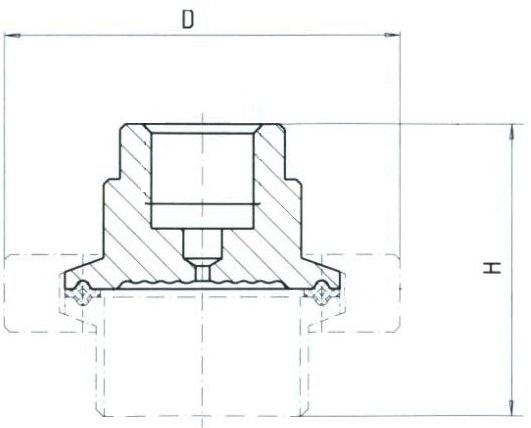

- Вид в сборе (мембранный разделитель + ответная часть с прокладкой + скоба)



Размер мембраны

D

H

1”

71.4

70.6

1.5”

71.4

63.6

2”

86.7

63.6

2.5”

98.7

63.6

3”

112.3

63.6


 Пример оформления заказа на примере стандартной модели:

DH-S16-1.5”-G1/2(вну)-CL-UJ + ответная часть с прокладкой + соединительная скоба


Сделать заказ и запросить дополнительную информацию по DH Вы можете здесь.
