Мембранный разделитель сред, DK

Краткие технические данные:
Материал фланца: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Уплотнение:  витон.
Диапазон измерения давления:  -1…0 & 0…250 бар.
Присоединения к процессу: фланцевое DN 15, 20, 25  по EN1092-1.
Присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:
Разделители сред  DK фланцевой конструкции с внутренней мембраной предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред.

Области применения:
- Химическая промышленность.
- Нефтяная промышленость
- Газовая промышленость

Отличительные особенности:
- Компактная конструкция для небольших фланцев
- Изготовлен полностью из нержавеющей стали
- Внутренняя фронтальная мембрана имеет надежную сварную конструкцию
- Возможно изготовление всех стандартных размеров и номинальных диаметров


Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя:  DK.
- Наличие капилляра из нерж. стали:  с капилляром – WI,
                                                        без капилляра – Cl.
- Длина капиллярной линии:  0.5(1…15) метров.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                   заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                                        (давление от 21 бар); UR – титан; UQ – тантал.
- Материал фланца:  стандарт – TM – нержавеющая сталь 316 SS;
                                                         заказ – TK - нержавеющая сталь 304 SS;  TL - нержавеющая сталь
                                                         316L SS;  UH – титан; TX – монель; TT - хастеллой “С”;  UD – тантал;
                                                         TN – углеродистая сталь.
- Номинальный диаметр присоединения к процессу: DN 15, 20, 25 по EN1092-1.
- Дополнительное уплотнение внутренней полости разделителя:  заказ  - VS – покрытие фторопластом толщиной 2 мм полностью внутренней части разделителя имеющей контакт с измеряемой средой; VV – покрытие мембраны фторопластом для температуры измеряемой среды 150? С; VZ – покрытие мембраны фторопластом для температуры измеряемой среды 315? С.

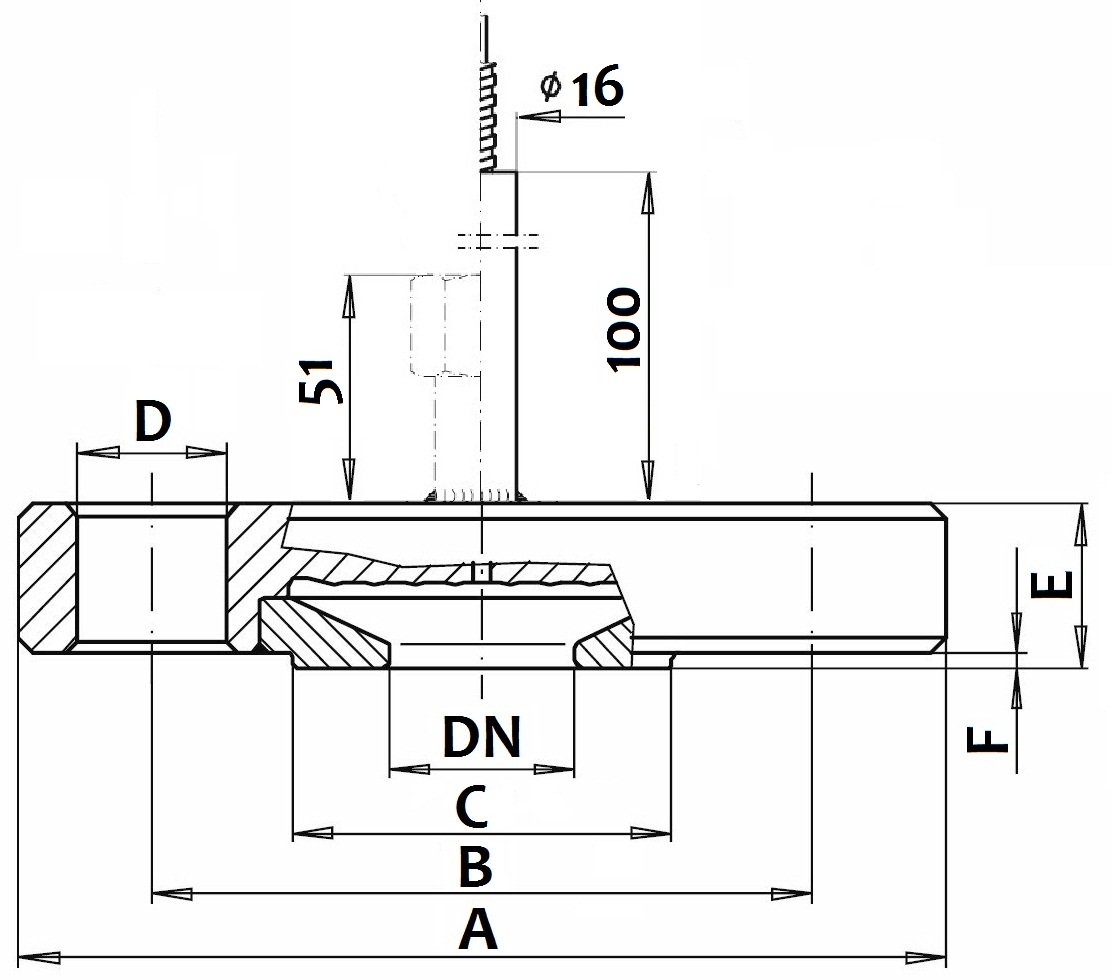

Габаритные и присоединительные размеры:



 DN
(мм)
PN
(бар)
Размер в мм
 Вес в гр.
A
B
C
D
E
F
N
15
10/40
95
65
45
14
22
2
4
1000
20
10/40
105
75
58
14
22
2
4
1300
25
10/40
115
85
68
14
22
2
4
1500

 N – количество отверстий

Пример оформления заказа (стандартная модель):
DK – WI – 3 mtr – G 1/2(вну) – UJ - TM – DN25 по EN1092-1, форма B1


Сделать заказ и запросить дополнительную информацию по DK Вы можете здесь.
