DM


Продукция > Функциональная аппаратура > DM

Мембранный разделитель сред, DM

Краткие технические данные:
Материал фланца: нержавеющая сталь 316 SS.
Материал мембраны:  нержавеющая сталь 316L SS.
Уплотнение:  витон.
Диапазон измерения давления:  -1…0 & 0…100 бар.
Присоединения к процессу: фланцевое DN 40, 50, 80, 100, 125 по EN1092-1.
Присоединения прибора:  G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Общие сведения:
Разделители сред  DM тубусно-фланцевой конструкции с внутренней мембраной предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, вязких кристаллизирующихся сред  или несущих взвешенные твердые частицы сред.

Области применения:
- Химическая промышленность.
- Нефтяная промышленость
- Газовая промышленость

Отличительные особенности:
- Изготовлен полностью из нержавеющей стали
- Внутренняя фронтальная мембрана имеет надежную сварную конструкцию
- Возможно изготовление всех стандартных размеров и номинальных диаметров

Дополнительные технические параметры и коды оформления заказа:
- Модель мембранного разделителя:  DM.
- Наличие капилляра из нерж. стали:  с капилляром – WI,
                                                        без капилляра – Cl.
- Длина капиллярной линии:  0.5(1…15) метров.
- Резьба присоединения прибора:  стандарт - G 1/2 (вну), М20х1,5 (вну),
                                                   заказ - G1/4 (вну), М12х1,5 (вну), G3/8(вну).
- Материал мембраны: стандарт – UJ -  нержавеющая сталь 316L SS;
                                  заказ – UM – монель;  UL – хастеллой “С”;  UP – серебро
                                  (давление от 21 бар); UR – титан; UQ – тантал.


- Материал фланца:  стандарт – TM – нержавеющая сталь 316 SS;
                               заказ – TK - нержавеющая сталь 304 SS;  TL - нержавеющая сталь
                               316L SS;  UH – титан; TX – монель; TT - хастеллой “С”;  UD – тантал;
                               TN – углеродистая сталь.
- Номинальный диаметр присоединения к процессу: DN 40, 50, 80, 100, 125 по EN1092-1.

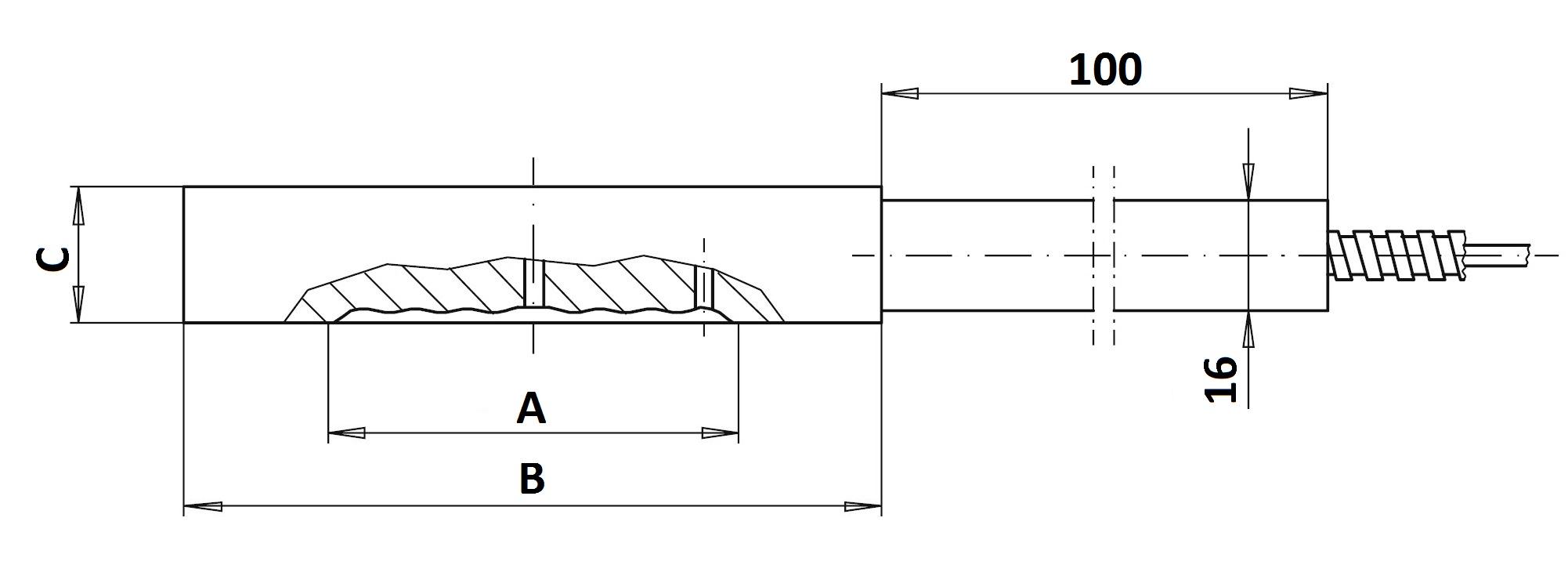

Габаритные и присоединительные размеры:



  DN
(мм)
PN
(бар)
Размеры в мм
Вес в гр.
A B
C
40
16/100
40
88
20
900
50
16/100
59
102
20
1300
80
16/100
89
138
20
2300
100
16/100
89
159
20
3100
125
16/100
124
188
22
4800


Пример оформления заказа (стандартная модель):
DM – WI – 3 mtr – G 1/2(вну) – UJ - TM – DN80 по EN1092-1, форма B1


Сделать заказ и запросить дополнительную информацию по DM Вы можете здесь.
