Жидкостной виброустойчивый термометр ТТ-В БД

Краткие технические данные:
- Доступны для заказа следующие длины верхней части: 110; 150; 200 мм.
- Виброустойчивый корпус для общепромышленного назначения.
- Поставляется стандартно с латунной гильзой с резьбой G1/2. (Под заказ возможны другие резьбы, материал гильзы – нержавеющая сталь).
- Возможно изготовление следующих модификаций: прямой, угловой 90 °

Общие сведения:
Жидкостный стеклянный термометр в алюминиевом корпусе. Термометр предназначен для измерений температуры жидких и газообразных сред в условиях высоких динамических нагрузок.

Область применения:
- судостроение,
- водоснабжение,
- теплоснабжение.

Технические параметры:
- Стандартные диапазоны измерения температуры. Возможные длины верхней части.


Диапазон измерения:
°C

Длина верхней части: мм

110

150

200

-40…+40

-

+

-

-30…+50

+

+

+

-30…+70

+

+

-

0…+60

+

+

+

0…+80

+

+

-

0…+100

+

+

+

0…+120

+

+

+

0…+150

+

+

+

0…+160

+

+

+

0…+200

+

+

+

0…+250

-

+



0…+300

-

-

+

0…+400

-

+

+

0…+600

-

+

+

- Материал корпуса: анодированный алюминий с черными маркировками.
- Исполнение: прямое, угловое  90 °.
- Трубка: мягкое стекло.
- Заполнение: органическая жидкость голубого цвета.
- Материал гильзы: латунь (до 200 °C), сталь (до 600 °C), нержавеющая сталь (заказ).
- Температура окружающей среды: -40… + 60°C.
- Степень защиты: IP65.
- Погрешность измерения: ± 2 % от всей шкалы измерения
- Температура измерения температуры: не более 80 % от шкалы термометра.
- Максимальное давление: 25 бар (стандарт). Другие заказ.
- Резьба присоединения:  G?(нар) - стандарт;  M20?1,5(нар); M22?1,5(нар);  M27?2(нар);  G?(нар) - заказ.
- Длина погружной части: 30; 40; 50; 64; 100; 150; 200 мм. Другие заказ.

Габаритные и присоединительные размеры:

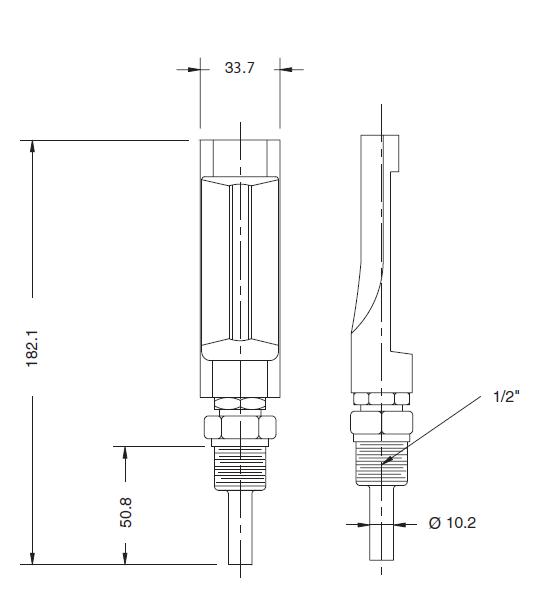

- Прямое исполнение:

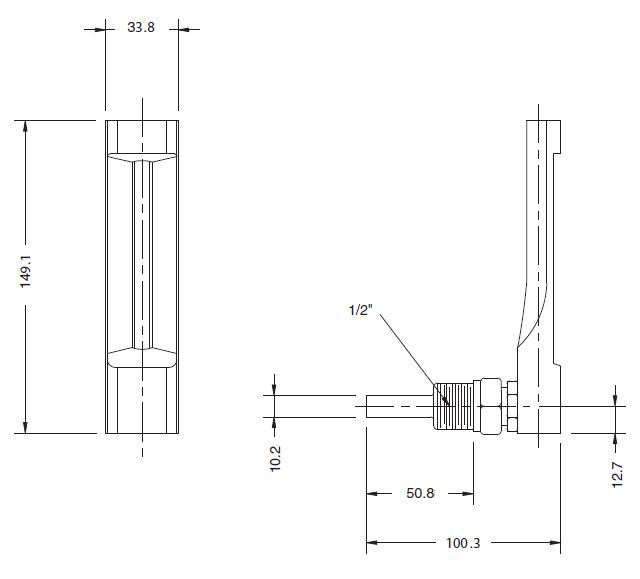

- Угловое исполнение 90 °


Пример оформления заказа:
Тип прибора, марка: TT-B БД.
Длина верхней части: 110, 150, 200 мм
Длина погружной части: 30; 40; 50; 64; 100; 150; 200 мм и др.
Исполнение: П - прямое, У - угловое.
Материал корпуса: 1 - анодированный алюминий.
Материал гильзы: 1 - медный сплав, 3 - нержавеющая сталь.
Резьба присоединения: G 1/2, M20?1,5(нар); M22?1,5(нар) и др.
Диапазон показаний: -40…+40, -30…+50, -30…+70, 0…+60, 0…+80, 0…+100, 0…+120, 0…+150, 0…+160, 0…+200, 0…+250, 0…+300, 0…+400, 0…+600 °C.

Примеры:
    ТТ-В-БД-150/150 У11 G1/2 (0-100C)
    ТТ-В-БД-150/200 П11 G1/2 (0-120C)
    ТТ-В-БД-110/50 П11 G1/2 (0-160C)
    ТТ-В-БД-150/64 П11 G1/2 (0-200C)
    ТТ-В-БД-200/100 У11 G1/2 (0-600C)
