Преобразователь давления измерительный БД-2

Область применения
Машиностроение, гидравлика, пневматика, общее промышленное применение, энергетика и многие другие сферы деятельности.

Датчик (преобразователь) давления БД мод. 2

Краткие технические данные:
Тип давления:  избыточное, абсолютное.
Диапазоны измерения:  0…10 (16…2200)бар, x0.1 МПа.
Основная погрешность:  0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент:  металлический тонкопленочный.
Температура измеряемой среды: -45…200 C.
Применение:  для измерения средних, высоких и очень высоких давлений рабочих сред гидравлических систем.
Измеряемые среды:  воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.
Дополнительные характеристики и возможности:
- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.
Общие сведения:
Датчик БД мод.2 специально разработан для тяжелых условий эксплуатации в гидравлическом оборудовании. Конструкция имеет высокую степень надежности, которые удовлетворяет высокие требования производителей гидравлических машин и оборудования. Долговременная стабильность калибровочных характеристик, позволяет использовать датчик в любых направлениях и задачах в гидравлике.

Возможна индивидуальная настройка диапазона под заказ. Пример: 0…2100 Бар; -1… 600 Бар и др.
Области применения:
- Станки и обрабатывающие центры;
- Гидравлические прессы;
- Инжекционные прессовые и формовочные машины;
- Погрузочно-разгрузочное оборудование, подвижные гидравлические установки;
- Элеваторы;
- Подъемные механизмы;
- Испытательные стенды.
Технические параметры:
- Стандартные диапазоны измерения давления:
Единицы измерения:  бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

0...10
0...60
0...400
2200
0...16 0...100
0...600

0...25 0...160
0...1000

0...40
0...250 0...1600


-  Тип давления:  избыточное, абсолютное.
- Максимальная перегрузка:  200 % от диапазона измерения.
- Максимальное давления разрушения: 400 % от диапазона измерения
- Выходной сигнал:  2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
-    Основная погрешность (нелинейность, гистерезис, вопроизводимость):  0.5% или 0,25%.
-    Напряжение: 10…30 V.

-    Сопротивление нагрузки:  токовый выход:  2-х проводное: R max = [(UВ- UВ-min)/0.02]Ом;

                                          3-х проводное : R max = 500 Ом;

                                          вольтовый выход: R max = 10 кОм.

-    Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ±  0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ±  0.05 % диапазона измерения/кОм.
-     Долговременная стабильность: ? ±  0.1% диапазона измерения/год.
-    Время отклика: ? 5 мс.
-    Допускаемая приведенная погрешность по температуре: ±  0.75 % диапазона измерения;                   ±  0.07 диапазона измерения / 10 К.
-    Диапазон температурной компенсации: -20 … 100 C.
-    Сопротивление изоляции:  >100 Мом
-    Защита от короткого замыкания: постоянно.
-    Обрыв соединения: датчик не повреждается, но прекращает работать.
-    Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
-    Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
-    Температура измеряемой среды:  -45 … 200 C.
-    Температура окружающей среды:  -40…65 C.
-    Температура хранения: -40…100 C.
-    Виброустойчивость: 10 g.
-    Ударопрочность: 100 g  11 мс.
-    Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем);  штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-    Исполнение: IP 65; IP 67.
-    Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-    Материал штуцера: нержавеющая сталь.
-    Материал корпуса: нержавеющая сталь.
-    Материал уплотенения: витон.
-    Материал мембраны: нержавеющая сталь.
-    Потребление тока:  при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-    Вес: 140 гр.
-    Установочное положение: любое.
-    Срок службы: > 100x10 в 6 степени циклов нагружения.
-    Средний срок службы: 12 лет.

Габаритные и присоединительные размеры:

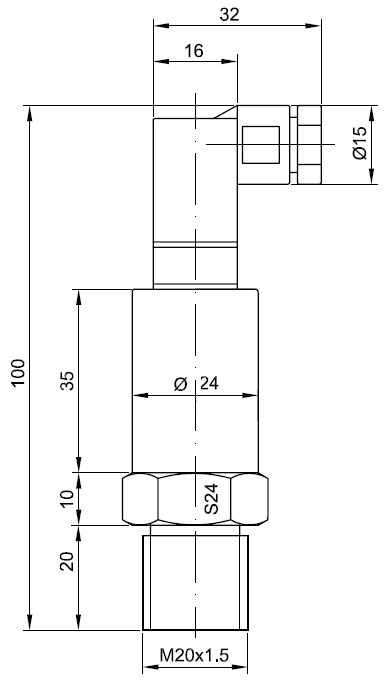

Стандартное исполнение с резьбой М20x1.5 (нар). Рис.1


 рис.1

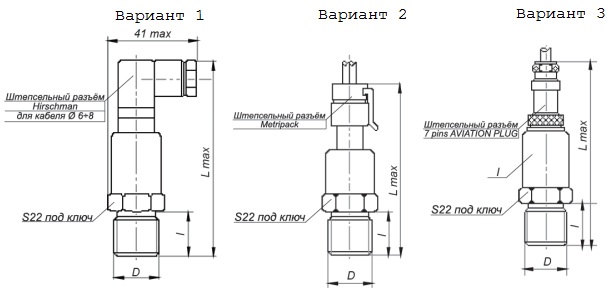

Варианты исполнения, электрические разъемы. Рис.2

Вариант
 D L,mm  l, mm
 1.3  М20х1,5; G1/2  90  20
 М12х1,5; G1/4  82  12
 2  М20х1,5; G1/2  85  20
 М12х1,5; G1/4  75  12



рис.2

Стандартная длина кабеля для 2 и 3 присоединения 2 метра.


Электрическая схема подключения:

 - Двух проводная схема присоединения. -Трех проводная схема присоединения.




 1 контакт -  “Питание (+)”
 1 контакт -  “Питание (+)”
 2 контакт -  “ выходной сигнал”  2 контакт -  “Питание ( -) и выходной сигнал”
   3 контакт -  “Выходной сигнал (+)”

Пример оформления заказа:
- Тип прибора, марка:  БД мод. 2
- Измеряемое давление:  избыточное – И; абсолютное – А.
- Диапазон измерения:  0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600; 0…1000; 0…1600; 0…2200 бар, x 0.1 МПа. Возможны другие диапазоны.
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC.  Возможны другие выходные сигналы.
- Электрическое присоединение: Hirschman (DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M;  7 pins AVIATION PLUG - AP.

- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.
Примеры:
-    БД 2, И, (0...160 МПа),0.5,  4...20 мА, М20х1,5
-    БД 2, И, (0…100 Бар),0.5,  0…10 VDC, G1/4
-    БД 2, А, (0...60 МПа),0.5,  4...20 мА, М20х1,5
