Преобразователь давления измерительный БД ПД-Р

Краткие технические данные:


Тип давления:                                     избыточное, разрежение, абсолютное.
Диапазоны измерения:                      -1…0; -1…1 (1.6…25); 0…1 (1.6…600) бар, x0.1 МПа.
Основная погрешность:                     0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы:                           4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения:                     М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент:                  кремниевый тензорезистивный.
Температура измеряемой среды:      -40…150 C.
Применение:                                       общепромышленное.
Измеряемые среды:                           воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

Дополнительные характеристики и возможности:

- Возможно изготовление различных вариантов электрических присоединений, а так же резьбовых соединений к процессу, а так же специальное производство по чертежам заказчика.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Настройка диапазона программным способом.
- Длительный срок службы.

Общие сведения:

Датчик давления БД мод. ПД-Р является современным недорогим решением для всех отраслей промышлености, где возможно его применение. Датчик преобразует давление рабочей измеряемой среды в выходной электрический сигнал.  Данный преобразователь позволяет измерить абсолютное или избыточное  давление в статическом или динамическом режиме.  Максимальное давление, на которое рассчитана данная серия 600 бар. Корпус датчика изготовлен из высококачественной нержавеющей стали.  Материал уплотнение - витон.
Возможна индивидуальная настройка диапазона под заказ. Пример: 0…9 Бар; -1… 600 Бар и др.

Области применения:

-    Коммунальное и газовое хозяйство.
-    Теплоэнергетика, ТЭЦ, теплопункты, теплосчетчики.
-    нефтяная, газовая, пищевая промышленость.
-    электроприводы с частотными преобразователя, гидропрессы и многое другое.

Технические параметры:

- Стандартные диапазоны измерения давления:
Единицы измерения:  бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.



-1…0
-1…4
-1…25
0…4
0…25
0…160
-1…1  -1…6  0…1 0…6 0…40 0…250
-1…1.6
-1…10
 0…1,6 0…10
0…60
0…400
-1…2.5
-1…16
0…2,5
0…16
0…100
0…600


- Тип давления:  избыточное, абсолютное, разрежение .
- Максимальная перегрузка:  150 % от диапазона измерения.
- Выходной сигнал:     2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
-    Основная погрешность (нелинейность, гистерезис, вопроизводимость):  0.5% или 0,25%.
-    Напряжение: 10…30 V.
-    Сопротивление нагрузки:  токовый выход:  2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
                                                                                         3-х проводное : R max = 500 Ом;
                                                         вольтовый выход: R max = 10 кОм.
-    Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ±  0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ±  0.05 % диапазона измерения/кОм.
-     Долговременная стабильность: ? ±  0.1% диапазона измерения/год.
-    Время отклика: ? 5 мс.
-    Допускаемая приведенная погрешность по температуре: ±  0.75 % диапазона измерения;                   ±  0.07 диапазона измерения / 10 К.
-    Диапазон температурной компенсации: -10 … 80 C.
-    Сопротивление изоляции:  >100 Мом
-    Защита от короткого замыкания: постоянно.
-    Обрыв соединения: датчик не повреждается, но прекращает работать.
-    Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
-    Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
-    Температура измеряемой среды:  -40 … 150 C.
-    Температура окружающей среды:  -40…65 C.
-    Температура хранения: -40…100 C.
-    Виброустойчивость: 10 g.
-    Ударопрочность: 100 g  11 мс.
-    Варианты исполнения: штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем);  штепсельный разъем Metripack; :штепсельный разъем 7 pins AVIATION PLUG.
-    Исполнение: IP 65; IP 67.
-    Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
-    Материал штуцера: нержавеющая сталь.
-    Материал корпуса: нержавеющая сталь.
-    Материал уплотенения: витон.
-    Материал мембраны: нержавеющая сталь.
-    Потребление тока:  при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
-    Вес: 140 гр.
-    Установочное положение: любое.
-    Срок службы: > 100x10 в 6 степени циклов нагружения.
-    Средний срок службы: 12 лет.

Габаритные и присоединительные размеры:

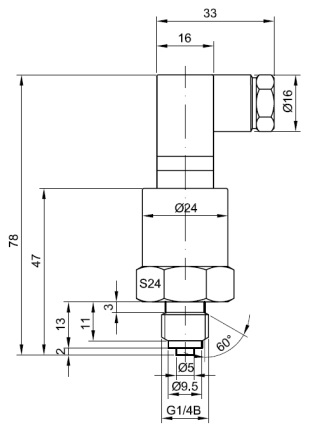

Стандартное исполнение с резьбой G1/4 (нар). Рис.1



 Рис.1

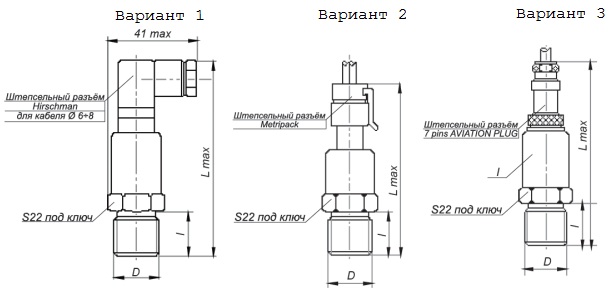

Варианты исполнения, электрические разъемы. Рис.2

Вариант
D
L,mm
l, mm
 1,3 М20х1,5; G1/2
 90  20
 М12х1,5; G1/4  82  12
 2  М20х1,5; G1/2  85  20
 М12х1,5; G1/4  75  12



 Рис.2

 Стандартная длина кабеля для 2 и 3 присоединения 2 метра.

Электрическая схема подключения:

- Двух проводная схема присоединения.
-Трех проводная схема присоединения.




 1 контакт -  “Питание (+)”
 1 контакт -  “Питание (+)”
 2 контакт -  “ выходной сигнал”  2 контакт -  “Питание ( -) и выходной сигнал”
   3 контакт -  “Выходной сигнал (+)”

 Пример оформления заказа:

- Тип прибора, марка:  БД мод. ПД-Р
- Измеряемое давление:  избыточное – И; абсолютное – А.
- Диапазон измерения:  -1…0; -1…1; -1…1.6; -1…2.5; -1…4; -1…6; -1…10; -1…16; -1…25; 0…1; 0…1.6; 0…2.5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC.  Возможны другие выходные сигналы.
- Электрическое присоединение: Hirschman (DIN разъем) – стандарт, в коде заказа не указываем; Metripack – M;  7 pins AVIATION PLUG - AP.
- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.

Примеры:

-    БД ПД-Р, И, (0...1,6 МПа),0.5,  4...20 мА, М20х1,5
-    БД ПД-Р, И, (0…10 Бар),0.5,  0…10 VDC, G1/4
-    БД ПД-Р, А, (0...0,6 МПа),0.5,  4...20 мА, М20х1,5
-    БД ПД-Р, И, (0...1.0 МПа), 0.5, 0...20 mA, М20х1,5
-    БД ПД-Р, И, (0…250 Бар), 0.5, 0.5…4.5 VDC, G1/4, M
-    БД ПД-Р, И, (0…1 000 PSI),0,5,  0.5…4.5 VDC, 1/4 NPT, AP
-    БД ПД-Р, И, (-1…0 Бар), 0,5, 4…20 mA, G1/2
-    БД ПД-Р, И, (0...2,5 МПа),0.25,  4...20 мА, М20х1,5


Сделать заказ и запросить дополнительную информацию по БД ПД-Р Вы можете здесь.
