Датчик давления избыточного Корунд-ДД-И

Датчик давления избыточного КОРУНД-ДД-И имеет минимальное количество разъёмных соединений. Это обеспечивает высокую герметичность, пылезащищённость и защиту от коррозии. Особенности конструкции позволяют использовать датчики перепада давления КОРУНД-ДД-И для точного измерения низких  давлений (от 0,25 КПа).

Датчик давления избыточного Корунд-ДД-И: области применения

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли, где применяются датчики давления избыточного Корунд-ДД-И:

  • нефтяная промышленность;
  • химическая промышленность;
  • энергетика
  • жилищно-коммунальное хозяйство;
  • пищевая промышленность;
  • другие отрасли.

Датчик давления избыточного Корунд-ДД-И ( измерительный преобразователь давления ) с погрешностью ±0,15% - ±0,25% изготовлен с микропроцессорной компенсацией погрешности во всём диапазоне рабочих температур от -40°С до +80°С.
Все настроечные характеристики  датчика давления избыточного Корунд-ДД-И  фиксируются в энергонезависимой памяти, тем не менее имеются устройства подстройки в узких пределах начала и конца шкалы прибора.
Датчик давления  избыточного КОРУНД-ДД-И сертифицирован Федеральным агентством по техническому регулированию и метрологии России и внесен в реестр средств измерений под № 47336-11.
Интервал между поверками датчика давления избыточного Корунд-ДД-И составляет 2 года.

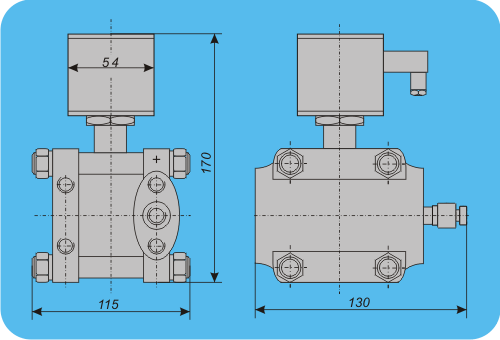

Габаритно-присоединительные размеры датчика  давления избыточного Корунд-ДД-И

Датчик давления избыточного Корунд-ДД-И. Габаритно-присоединительные размеры

Датчики давления Корунд. Датчик избыточного давления Корунд-ДД-И


Датчик давления
избыточного
Корунд-ДД-И.
Внешний вид

Датчик давления избыточного Корунд-ДД-И в сборе с фланцем и скобой-кронштейном.


Датчик давления
избыточного Корунд-ДД-И
в сборе с фланцем и
скобой-кронштейном.

 Технические характеристики датчика давления избыточного КОРУНД-ДД-И




КОРУНД-ДД-И
Верхний предел измерений:
  • избыточное давление



0,25 КПа - 16 МПа
Выходной сигнал,                                 0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;   5-0 В
0-10 В;   10-0 В
Основная погрешность, % ±0,25;
±0,5;
±1,0

Диапазон допустимых температур измеряемой среды,°С:

-40...+125
Температурная погрешность,
в % в диапазоне компенсации, не более
± 0,75
± 1,0
± 1,6

Напряжение питания, В

16-36
Сопротивление нагрузки, кОм, не более:
  • выходной сигнал 0-5 мА
  • выходной сигнал 4-20 мА, 0-20 мА
  2 1,2

Степень защиты от воды и пыли

IP65
Материал
  • корпуса
  • штуцера
  • мембраны
  Д16Т 12Х18Н10Т 36 НХТЮ

Электрическое подключение

Коннектор
Масса, кг 4,5;
7,0

Сделать заказ и запросить дополнительную информацию по КОРУНД-ДД-И Вы можете здесь.
