Датчик перепада давления Корунд-ДД

Датчики  перепада давления (измерительные преобразователи дифференциального давления) КОРУНД-ДД предназначены для непрерывного преобразования текущего значения измеряемого перепада давлений нейтральных или агрессивных жидких и газообразных сред в унифицированный сигнал постоянного тока.
Датчики дифференциального давления КОРУНД-ДД сертифицированы Госстандартом России и внесены в реестр средств измерения под № 14446-09.

Области применения датчиков перепада давления КОРУНД-ДД:

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

Отрасли применения датчиков перепада  давления КОРУНД-ДД:

  • нефтяная промышленность;
  • газовая промышленность;
  • химическая промышленность;
  • жилищно-коммунальное хозяйство;
  • энергетика и др.

Датчики перепада давления КОРУНД-ДД работают со вторичной аппаратурой, имеющей унифицированный входной токовый сигнал.
Датчики перепада давления КОРУНД-ДД подвергаются длительной тренировке «термоударами», что  обеспечивает исключительную стабильность параметров датчиков давления.
Межповерочный интервал датчиков перепада давления Корунд-ДД составляет 2 года.
Схемотехнические решения, заложенные в разработку датчиков дифференциального давления Корунд-ДД, а также использование элементной базы фирмы ANALOG DEVICES INC. обеспечивают высокую надежность датчиков перепада давления КОРУНД-ДД в сложных условиях эксплуатации.
Датчики перепада давления КОРУНД-ДД относятся  к  ремонтопригодным изделиям. Они не содержат уникальных микросборок и элементов. Ремонт датчиков перепада давления КОРУНД-ДД может быть произведен в условиях цеха КИПиА.

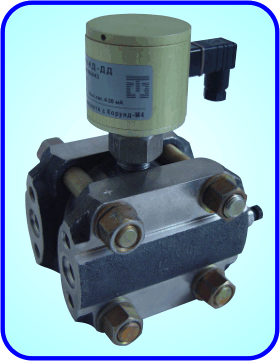

Датчик перепада давления Корунд-ДД. Внешний вид

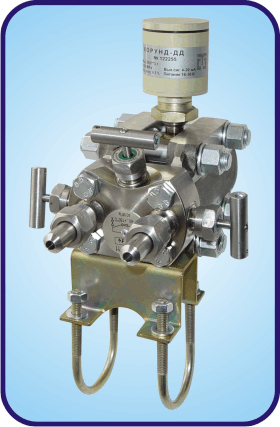

Датчики давления Корунд. Датчик перепада давления Корунд-ДД с клапанным блоком, скобой и кронштейном

Технические характеристики датчиков перепада давления  КОРУНД-ДД

Верхний предел измерений:

0,25 кПа...16мПа
Выходной сигнал 0-5 мА;    5-0 мА
0-20 мА;   20-0 мА
4-20 мА;   20-4 мА
0-5 В;       5-0 В
0-10 В;    10-0 В
Основная погрешность, % ±0,25;
±0,5;
±1,0
Температурная погрешность в диапазоне компенсации, %, не более ± 0,75
± 1,0
± 1,6
Диапазон допустимых температур измеряемой среды,°С:           -40...+125
Напряжение питания, В 16...36
Сопротивление нагрузки, кОм, не более
  • выходной сигнал 0 - 5 мА
  • выходной сигнал 0-20 или 4-20 мА
1,2 2
Материал:
  • корпуса
  • фланца
  • мембраны
  Д16Т  12Х18Н10Т 36 НХТЮ
Электрическое подключение коннектор
Масса, кг 4,5 (модель 102...106)
7,0 (модель 101)

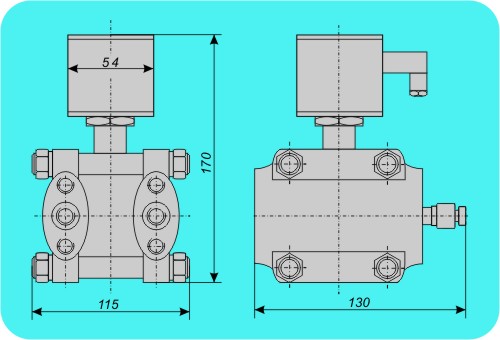

Габаритные и присоединительные размеры датчика перепада давления КОРУНД-ДД

Датчик перепада давления Корунд-ДД, Габаритно-присоединительные размеры


Сделать заказ и запросить дополнительную информацию по Корунд-ДД Вы можете здесь.
