Барьеры искрозащиты М72*, М73*, М74* (Ех-повторитель)

Серия энергетических барьеров искрозащиты Корунд-М7** (Корунд-М7**DIN) функционально аналогична серии Корунд-М** (Корунд-М**DIN), однако имеет существенные отличия, улучшающие эксплуатационные характеристики. В этой серии барьеров искробезопасности вместо стабилитронов использованы TVS-диоды, обладающие большей импульсной мощностью рассеивания, и, как следствие, большим максимальным током. TVS-диоды имеют более высокое быстродействие (10-12 сек), что практически исключает появление скачков напряжения в защищенной диодом нагрузке. Токи, которые способны пропустить диоды, на несколько порядков превосходят максимальные токи стабилитронов и достигают 40-50А при длительности импульса 1000 мксек.

Барьеры М72*, М73*, М74* обеспечивают:

• Увеличение максимального выходного тока Iо в 1,5 - 4 раза;
• Уменьшение проходного сопротивления ветвей барьеров в 2 - 4 раза (то есть снижение их влияния на метрологические характеристики измерительных цепей);
• Увеличение длины линий связи;
• Возможность увеличения сопротивления нагрузки во вторичной аппаратуре;
• Экономию энергопотребления;
• Уменьшение погрешности систем измерения;
• Уменьшение времени реакции при аварийных ситуациях.

Барьеры искрозащиты Корунд на TVS-диодах. Датчики (преобразователи) давления и температуры Корунд. Блоки питания датчиков

Применение:

• Передача выходного сигнала от термопары, термометра сопротивления.

• Передача и приём токового сигнала и сигнала напряжения.

• Передача и приём частотных и импульсных сигналов любой полярности.



Технические особенности:

• Барьеры КОРУНД-72* реализуют уровень взрывозащиты "Exib".

• Барьеры КОРУНД-73* и КОРУНД-74* реализуют уровень взрывозащиты "Exiа".

• Для увеличения надёжности в них применено троирование элементов, ограничивающих напряжение.

• Ограничение напряжения и тока в цепи до   искробезопасных значений при воздействии на барьер напряжения до 250 В.

• Выдерживают кратковременное короткое замыкание на выходных клеммах без срабатывания защитных предохранителей.

• Низкая погрешность барьеров ( не более 0,1% от диапазона измерения ) за счет индивидуального подбора сопротивлений резисторов и предохранителей.

• Малое переходное сопротивление "кабель-барьер" обеспечивается соединением "под винт".

Монтаж / установка:

• КОРУНД-М72*,М73*, М74* имеют два конструктивных решения и могут устанавливаться как на шине заземления, так и на DIN-рейке.

• Барьеры могут устанавливаться вплотную друг к другу, так что на одной рейке (шине заземления) может быть установлено до 100 каналов на метр.

Технические характеристики:
Барьер Уровень взрывозащиты Подгруппа U0, В I0, В C0, мкФ L0, мГн Rсопр. верх./нижн. ветви, Ом Возможные  применения
 M720 Exib IIC
IIB
IIA
12,8 0,64 1,06
6,80
24,2
0,13
1,06
2,00
30 / 0 Индуктивные датчика положения; Реостатные датчики; Герконы;Сигналы RS-232; Импульсные сигналы; Контактные датчики
 M721 Exib IIC 24,0 0,17 0,125 1,2 150 / 0 Датчики с унифицированным сигналом; HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
 M722 Exib IIB 24,0 0,4 0,93 0,87 70 / 0 Датчики с унифицированным сигналом; HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
 M723 Exib IIA 24,0 0,6 3,35 0,53 50 / 0 Датчики с унифицированным сигналом; HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
 M730 Exia IIC
IIB
IIA
12,8 0,427 1,06
6,80
24,2
0,32
2,20
3,45
25 / 25 Индуктивные датчика положения; Реостатные датчики; Герконы; Сигналы RS-232; Импульсные сигналы; Контактные датчики
 M731 Exia IIC
IIB
IIA
6,8 0,68 17,9
380
1000
0,23
0,80
1,70
15 / 15 Термосопротивления (ТСМ и ТМП); термопары; Датчики Холла; сигналы RS-485; Герконы; Контактные датчики.
 M740 Exia IIC 24,0 0,174 0,125 1,2 80 / 80 Датчики с унифицированным сигналом; HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
 M741 Exia IIB 24,0 0,40 0,93 0,87 40 / 40 Датчики с унифицированным сигналом;
HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
 M742 Exia IIA 24,0 0,60 3,25 0,53 30 / 30 Датчики с унифицированным сигналом; HART-протоколы; электропневматические преобразователи; Контактные датчики; Герконы
Рабочий диапазон температур °С   -30…+70
Степень защиты   IP 30
Максимальное сечение провода, мм2   2,5
Габаритные размеры (длина х ширина х высота), мм
Корпус для установки на DIN-рейку   110 х 22 х 75
Корпус для установки на шину заземления   105 х 22 х 75
Масса, г   150
Барьеры требуют обязательного защитного заземления

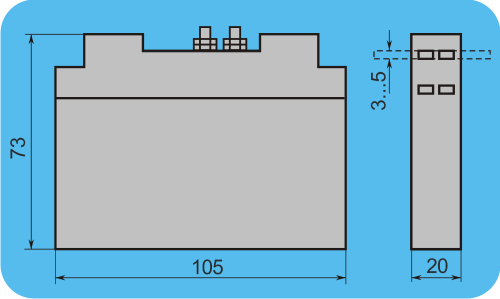

Барьеры искрозащиты на шину заземления. Габариты



Пассивные барьеры искрозащиты КОРУНД-М** - Габаритно-присоединительные размеры,


Сделать заказ и запросить дополнительную информацию по М72*, М73*, М74* Вы можете здесь.
