Активные энергетические барьеры искрозащиты КОРУНД-М11 и КОРУНД-М12

Активные энергетические барьеры искрозащиты КОРУНД-М11 и КОРУНД-М12 обеспечивают взрывобезопасное питание и искрозащиту электрических цепей двухпроводных датчиков (ДПД) с информативным выходным сигналом 4—20 мА постоянного тока, например:

  • КОРУНД-ДИ-Ех - датчик избыточного давления;
  • КОРУНД-ТМ-Ех - датчик температуры;
  • КОРУНД-ДД-Ех - датчик перепада давления;
  • КОРУНД-ТП-Ех - датчик температуры;
  • Сапфир 22- Ex;
  • Сапфир 22М-Ех;
  • МИДА-ДИ-01П-ЕХ;
  • МИДА-ДИ-02П-ЕХ;
  • Метран 43-Ех;
  • Метран 45-Ех;
  • Метран-200Т-Ех;
  • другие ДПД,

а также могут преобразовывать выходной сигнал этих ДПД в другие унифицированные уровни, например 0—5 мА, с расширенным диапазоном допустимых нагрузок.

Активные энергетические барьеры искрозащиты КОРУНД-М11 и КОРУНД-М12,


Активный барьер искрозащиты
КОРУНД-М11 (КОРУНД-М11-DIN)


Активный барьер искрозащиты КОРУНД-М12 обеспечивает пониженное напряжение питания двухпроводных датчиков (до 12 В) и может использоваться для работы со взрывозащищенными тензопреобразователями.

ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

Область применения активных барьеров искрозащиты КОРУНД:
  • системы автоматического контроля, регулирования и управления технологическими процессами;
  • системы учета ресурсов в отраслях промышленности, связанных с получением, переработкой, использованием и хранением взрыво- и пожароопасных веществ и продуктов.

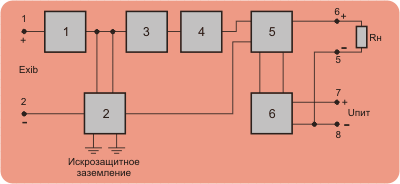

Функциональная схема активных барьеров искрозащиты КОРУНД
Активные энергетические барьеры искрозащиты КОРУНД-М11 и КОРУНД-М12. Функциональная схема


Активные энергетические барьеры искрозащиты КОРУНД включают в себя:

  1. резистивный ограничитель тока короткого замыкания;
  2. ограничитель напряжения на стабилитронах (диодах Зенера);
  3. ограничитель тока, включающий плавкий предохранитель;
  4. резистивный преобразователь входного тока в напряжение, подаваемое на
  5. усилитель-преобразователь этого напряжения в выходной ток (0—5 или 4—20 мА), и
  6. стабилизатор напряжения с оптоэлектронным ключом, обеспечивающий питание элементов барьера искрозащиты и датчика.

Мощностные характеристики всех резисторов активных барьеров искрозащиты Корунд-М11, Корунд-М12 выбраны с учетом регламентируемого запаса по мощности, принятого в искробезопасных цепях. Функциональные элементы 1 и 2 схемы обеспечивают ограничение тока и напряжения на искробезопасном входе барьера искрозащиты до безопасных уровней в аварийных ситуациях. Для повышения надежности активного барьера искрозащиты цепочка стабилитронов в узле 2 продублирована. Ограничитель тока 3 в активном барьере искрозащиты служит для отключения искробезопасной цепи при возникновении на выходе активного энергетическогобарьера искрозащиты завышенных напряжений постоянного или переменного тока промышленной частоты. В узле 3 последовательно с плавким предохранителем типа ВПМ-2 установлен резистор для ограничения величины тока через указанный предохранитель при случайном попадании на барьер искрозащиты напряжения переменного тока величиной до 250 В. Этим исключается дуговой эффект в слаботочном плавком предохранителе. Узел 4 представляет собой прецизионный термостабильный резистор, с которого снимается напряжение, пропорциональное по величине току, протекающему в искробезо-пасной цепи. Это напряжение подается на усилитель-преобразователь 5, который служит для формирования выходного токового сигнала 0—5 мА или 4—20 мА (в зависимости от исполнения барьера) с заданной нагрузочной способностью. Стабилизатор напряжения 6 используется для организации питания двухпроводного датчика, а также активных элементов самой схемы активного барьера искрозащиты. Во входной цепи этого стабилизатора установлен оптоэлектронный ключ, обеспечивающий защиту искробезопасной цепи при коротком замыкании.

Технические характеристики
  Корунд-M11 Корунд-M12
Тип барьера активный
Вид взрывозащиты Искробезопасная электрическая цепь
Маркировка взрывозащиты [Exib]IIC/IIB
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24 12
Максимальный выходной ток короткого замыкания, мА 100 120
Напряжение питания, В 36 (24) 36(24)
Количество каналов 1 1
Вход, мА 4-20 4-20
Выход, мА 4-20, 0-5 4-20, 0-5
Климатическое исполнение УХЛ-3 (для температур окружающей среды от -30ОС до +70ОС
Степень защиты корпуса IP30
Конструктивно активные барьеры искрозащиты Корунд-М11, Корунд-М12 могут быть выполнены в  обычном корпусе или в корпусе для реечного монтажа на DIN-рейку.

Активные барьеры искрозащиты Корунд-М11, Корунд-М12 в обычном корпусе - на шину заземления. Габариты



Активные барьеры искрозащиты Корунд-М11, Корунд-М12 в корпусе на DIN-рейку. Габаритно-присоединительные размеры


Сделать заказ и запросить дополнительную информацию по КОРУНД-М11, КОРУНД-М12 Вы можете здесь.
