Активный барьер искрозащиты Корунд-М520

Активный барьер искрозащиты, предназначен для  питания и искрозащиты сигнальных цепей взрывозащищенных датчиков теплоэнергетических параметров (датчиков давления, датчиков перепада давления, датчиков температуры и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи. Выходным сигналом барьера является двухуровневый релейный сигнал в виде переключения одной или другой групп контактов электромеханического реле. Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».

ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".
Активный барьер искрозащиты с гальванической развязкой Корунд-М520. Фото

 Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря передаче сигнала переключения порогового устройства через оптроны непосредственно на реле. Уровни срабатывания порогового устройства задаются двумя потенциометрами, регуляторы которых выведены на переднюю панель прибора. Для установки уровней срабатывания реле на передней панели имеются также клеммы для подключения внешнего вольтметра. Любому выбранному уровню срабатывания в диапазоне входного сигнала 4-20 мА соответствует напряжение на этих клеммах в диапазоне 1-5 В соответственно. Барьер имеет также сигнализатор обрыва линии связи с датчиком. Сигнал о нарушении работоспособности линии возникает при падении тока в ней ниже уровня 0.5 мА.

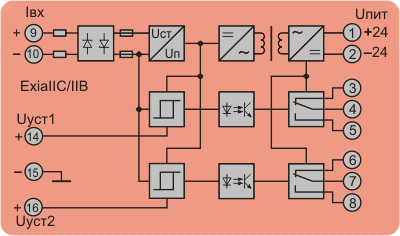

Функциональная схема Корунд М520 (Активный барьер искрозащиты с гальванической развязкой)

Активный барьер искрозащиты с гальванической развязкой Корунд-М520. Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальная внешняя емкость, мкФ, IIС/IIB 0.11/0.75
Максимальная внешняя индуктивность, мГн, IIC/IIB 1.5/6/0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Погрешность установки уровня срабатывания  %, не более 0.5
Ток потребления, мА, не более 80
Диапазон изменения входного сигнала, мА 4—20
Выходной сигнал Две группы переключающихся «сухих» контактов
Коммутируемая нагрузка, не более 5А;  250V
Количество срабатываний, не менее   2·107
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

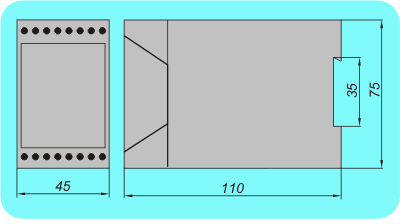

Габаритно-присоединительные размеры барьеров искробезопасности КОРУНД-М520

Активный барьер искрозащиты с гальванической развязкой Корунд-М520. Габаритно-присоединительные размеры
