Активный барьер искрозащиты Корунд-М540

Назначение активного барьера искрозащиты КОРУНД М540:
  • работа с термометрами сопротивления типа ТСМ ,ТСП с градуировочными характеристиками по ГОСТ 6651-94, подключаемыми по четырехпроводной линии связи.
Выходным сигналом активного барьера искрозащиты КОРУНД-М540 является сигнал постоянного тока 4-20 (0-5) мА. Барьер искрозащиты КОРУНД-М540  имеет входную искробезопасную электрическую цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь". ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.
Активный барьер искрозащиты с гальванической развязкой Корунд-М540. Фото

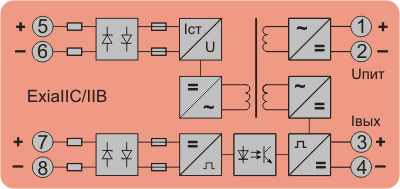

Функциональная схема активного барьера искрозащиты
с гальванической развязкой каналов КОРУНД-М540

Активный барьер искрозащиты с гальванической развязкой Корунд-М540. Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ барьера искрозащиты КОРУНД-М540
Параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 12
Максимальная внешняя емкость, мкФ, IIС/IIB 0.75/7.0
Максимальная внешняя индуктивность, мГн, IIC/IIB 5.25/21.0
Максимальное сопротивление кабеля, Ом 25
Общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Сопротивление подключаемого терморезистора, Ом 50—500
Ток потребления, мА 60
Диапазон изменения выходного сигнала, мА 4—20 (0—5)
Предел основной погрешности преобразования, %, не более 0.25
Предельное сопротивление нагрузки, Ом 600 (2000)
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

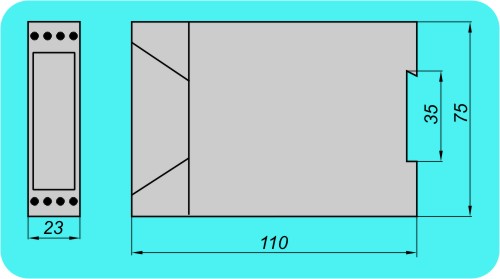

Габаритно-присоединительные размеры
активных барьеров искрозащиты
с гальванической развязкой КОРУНД-М540



Активные барьеры искрозащиты с гальванической развязкой КОРУНД-М540. Габаритно-присоединительные размеры, Датчики давления КОРУНД, датчики абсолютного давления КОРУНД, датчики избыточного давления, датчики дифференциального давления, датчики перепада давления, датчики разности давлений, датчики гидростатического давления, Преобразователи давления, преобразователи абсолютного давления, преобразователи  избыточного давления, преобразователи дифференциального давления, преобразователи перепада давления, преобразователи разности давлений, преобразователи гидростатического давления, Датчики температуры КОРУНД-Т, преобразователи температуры, барьеры искрозащиты, энергетические барьеры искрозащиты, барьеры искробезопасности, барьеры взрывозащиты, барьеры взрывобезопасности, пассивные барьеры искрозащиты, активные барьеры искрозащиты, барьеры искрозащиты для реечного монтажа, пассивные барьеры искробезопасности, активные барьеры искробезопасности, активные барьеры искробезопасности с гальванической развязкой, КИП и А, КИПиА, КИП, Нормирующие шлюзы, Датчики утечки, Блоки питания датчиков КОРУНД-БПД, Блоки стабилизированного питания датчиков, Блоки высокостабилизированного питания датчиков, Блоки взрывобезопасного питания датчиков БПД-24-Ex, Индикаторы датчиков давления КОРУНД-ИДД, Измерители - калибраторы Корунд-ИКМ, Нормирующие преобразователи, Блоки извлечения корня БИКОР, Блоки разветвления и преобразования сигналов БРИС-М
