Барьер искробезопасности Корунд-М541

Барьер искробезопасности Корунд М541 - это активный барьер искрозащиты, предназначенный для работы с термопарами типа ТХА, ТСП с градуировочными характеристиками по ГОСТ 6651-94, подключаемых по двухпроводной линии связи. Выходным сигналом барьера является сигнал постоянного тока 4-20 (0-5) мА. Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».

ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь,выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря преобразованию выходного напряжения термопары п частоту следования импульсов и передачи их через оптрон с последующим восстановлением уровня постоянного тока.

Корунд М541 (Активный барьер искрозащиты с гальванической развязкой). Фото

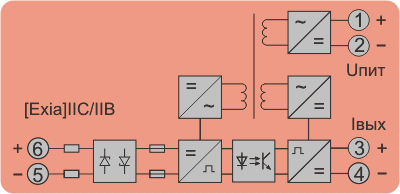

ФУНКЦИОНАЛЬНАЯ СХЕМА АКТИВНОГО БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М541

Активный барьер искрозащиты Корунд-М541. Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 12
Максимальная внешняя емкость, мкФ, IIС/IIB 0.75/7.0
Максимальная внешняя индуктивность, мГн, IIC/IIB 5.25/21.0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Сопротивление подключаемого терморезистора, Ом 50—500
Ток потребления, мА 60
Диапазон изменения выходного сигнала, мА 4—20 (0—5)
Предел основной погрешности преобразования, %, не более 0.5
Предельное сопротивление нагрузки, Ом 600 (2000)
Габаритные размеры, мм 45х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

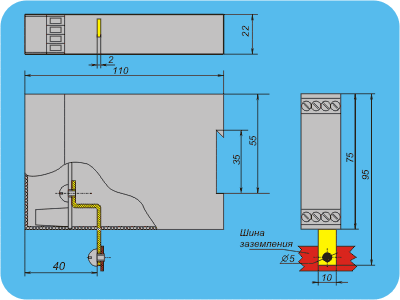

Габаритно-присоединительные размеры барьеров искробезопасности КОРУНД-М541



Габаритно-присоединительные размеры активного барьера искрозащиты с гальванической развязкой КОРУНД-М541


Сделать заказ и запросить дополнительную информацию по Корунд-М541 Вы можете здесь.
