Активный барьер искрозащиты Корунд-М550

Активный барьер искрозащиты Корунд-М550 предназначен для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков теплоэнергетических параметров (давления, перепада давления, температуры и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи. Выходным сигналом барьера является сигнал стандарта RS232, благодаря чему барьер можно непосредственно подключить к последовательному порту компьютера СОМ1(СОМ2). Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».

ВНИМАНИЕ!Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь,выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря преобразованию входного сигнала постоянного тока в частоту следования импульсов и передачи их через оптрон на микроконтроллер. В выходной цепи барьера присутствует устройство согласования уровней микроконтроллера и стандарта RS232. В комплект поставки может входить кабель соединения с компьютером и программное обеспечение, которое позволяет проводить автокалибровку барьера без использования дополнительных инструментов и органов регулирования.

Активный барьер искрозащиты с гальванической развязкой М550. Внешний вид. Датчики (преобразователи) давления Корунд

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальная внешняя емкость, мкФ, IIС/IIB 0.11/0.75
Максимальная внешняя индуктивность, мГн, IIC/IIB 1.5/6/0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Ток потребления, мА 80
Диапазон изменения выходного сигнала, мА 4—20
Формат выходного сигнала 1 бит старт, 8 бит данные, 1 бит стоп
Скорость передачи информации, бит/сек (выбирается из ряда) 1200, 2400, 4800
Предел основной погрешности преобразования, %, не более 0.1
Предельная длина линии связи с компьютером, м 30
Габаритные размеры, мм 22х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

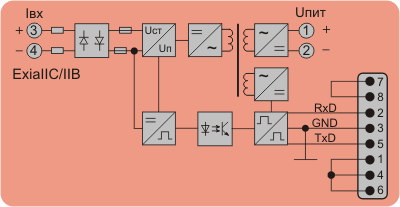

ФУНКЦИОНАЛЬНАЯ СХЕМА БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М550

ФУНКЦИОНАЛЬНАЯ СХЕМА БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М550

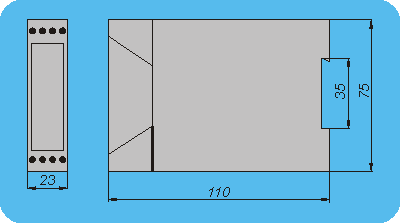

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М550

Барьер искрозащиты КОРУНД-М550 - Габаритно-присоединительные размеры. Датчики (преобразователи) давления. Блоки питания датчиков
