Активный двухканальный барьер искрозащиты Корунд-М570

Активный двухканальный барьер искрозащиты Корунд-М570 предназначен для питания и искрозащиты сигнальных цепей двух взрывозащищенных быстродействующих датчиков импульсов тока, например,»открытый коллектор», подключаемых по двухпроводной линии связи. Выходным сигналом каждого канала барьера является импульсный сигнал типа «открытый коллектор». Барьер имеет входные искробезопасные цепи уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X».

ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь,выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря передаче сигнала переключения порогового устройства через оптрон непосредственно на выходной транзистор.

Активный барьер искрозащиты с гальванической развязкой М570. Внешний вид. Датчики (преобразователи) давления Корунд

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
параметры искробезопасной электрической цепи одного канала:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 8.2
Максимальная внешняя емкость, мкФ, IIС/IIB 0.75/7.0
Максимальная внешняя индуктивность, мГн, IIC/IIB 5.25/21.0
Максимальное сопротивление кабеля, Ом 25
общие параметры одного канала:
Напряжение питания, В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Ток потребления, мА, не более 30
Максимальный ток выходного транзистора, мА, не более 50
Максимальное коммутирующее напряжение 60
Габаритные размеры, мм 22х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

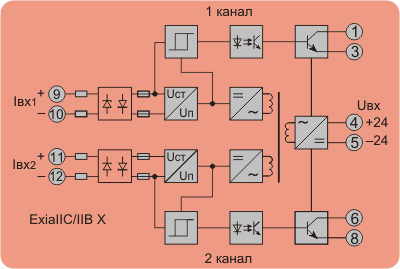

Функциональная схема активного барьера искрозащиты
с гальванической развязкой КОРУНД-М570

Функциональная схема активного барьера искрозащиты с гальванической развязкой КОРУНД-М570. Датчики (преобразователи) давления Корунд. Блоки питания датчиков

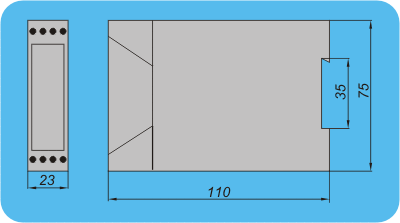

Габаритно-присоединительные размеры
барьеров искрозащиты КОРУНД-М570

Габаритно-присоединительные размеры барьеров искрозащиты КОРУНД-М570


Сделать заказ и запросить дополнительную информацию по Корунд-М570 Вы можете здесь.
