Барьеры искрозащиты М711, М712 (Источник питания)

Серия энергетических барьеров искрозащиты Корунд-М7** (Корунд-М7**DIN) функционально аналогична серии Корунд-М** (Корунд-М**DIN), однако имеет существенные отличия, улучшающие эксплуатационные характеристики. В этой серии барьеров искробезопасности вместо стабилитронов использованы TVS-диоды, обладающие большей импульсной мощностью рассеивания, и, как следствие, большим максимальным током. TVS-диоды имеют более высокое быстродействие (10-12 сек), что практически исключает появление скачков напряжения в защищенной диодом нагрузке. Токи, которые способны пропустить диоды, на несколько порядков превосходят максимальные токи стабилитронов и достигают 40-50А при длительности импульса 1000 мксек.

Барьеры М711, М712 обеспечивают:

• Увеличение максимального выходного тока Iо в   1,5  - 4 раза;
• Уменьшение проходного сопротивления ветвей барьеров в 2 - 4 раза (то есть снижение их влияния на метрологические характеристики измерительных цепей);
• Увеличение длины линий связи;
• Возможность увеличения сопротивления нагрузки во вторичной аппаратуре;
• Экономию энергопотребления;
• Уменьшение погрешности систем измерения.

Применение:

• Источник питания и искробезопасный барьер для двухпроводных преобразователей, установленных во взрывоопасной зоне.

барьеры искрозащиты серии КОРУНД-М7. Источник питания М711, М712, Датчик давления, преобразователь давления, дифференциальные датчики давления, датчики абсолютного давления, датчик перепада давления, датчик разности давления, датчики избыточного давления



КОРУНД-М711

барьеры искрозащиты серии КОРУНД-М7. Источник питания М711, М712, Датчик давления, преобразователь давления, дифференциальные датчики давления, датчики абсолютного давления, датчик перепада давления, датчик разности давления, датчики избыточного давления

  КОРУНД-М712

барьеры искрозащиты серии КОРУНД-М7. Источник питания М711, М712, Датчик давления, преобразователь давления, дифференциальные датчики давления, датчики абсолютного давления, датчик перепада давления, датчик разности давления, датчики избыточного давления

Технические особенности:

  • Барьеры искрозащиты Корунд-М7** имеют искробезопасные цепи уровня искробезопасности"ib".
  • Ограничение напряжения и тока в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
  • Выдерживают кратковременное короткое замыкание на выходных клеммах без срабатывания защитных предохранителей.
  • Не требуют повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
  • Низкая погрешность барьеров ( не более 0,1% от диапазона измерения ) за счет индивидуального подбора сопротивлений резисторов и предохранителей.
  • Малое переходное сопротивление "кабель-барьер" обеспечивается соединением "под винт".
  • Модель КОРУНД-712 обеспечивает пониженное напряжение питания ( не более 12В) взрывозащищенных измерительных преобразователей
  • Барьеры искрозащиты Корунд-М7** имеют искробезопасные цепи уровня искробезопасности"ib".
  • Ограничение напряжения и тока в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
  • Выдерживают кратковременное короткое замыкание на выходных клеммах без срабатывания защитных предохранителей.
  • Не требуют повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
  • Низкая погрешность барьеров ( не более 0,1% от диапазона измерения ) за счет индивидуального подбора сопротивлений резисторов и предохранителей.
  • Малое переходное сопротивление "кабель-барьер" обеспечивается соединением "под винт".
  • Модель КОРУНД-712 обеспечивает пониженное напряжение питания ( не более 12В) взрывозащищенных измерительных преобразователей
  • Барьеры искрозащиты Корунд-М7** имеют искробезопасные цепи уровня искробезопасности"ib".
  • Ограничение напряжения и тока в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
  • Выдерживают кратковременное короткое замыкание на выходных клеммах без срабатывания защитных предохранителей.
  • Не требуют повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
  • Низкая погрешность барьеров ( не более 0,1% от диапазона измерения ) за счет индивидуального подбора сопротивлений резисторов и предохранителей.
  • Малое переходное сопротивление "кабель-барьер" обеспечивается соединением "под винт".
  • Модель КОРУНД-712 обеспечивает пониженное напряжение питания ( не более 12В) взрывозащищенных измерительных преобразователей

Монтаж / установка:

  • Барьеры искрозащиты - источники питания Корунд-М711 (М712) имеют два возможных конструктивных решения и могут устанавливаться как на шине заземления, так и на DIN-рейке.
  • Барьеры искрозащиты могут устанавливаться вплотную друг к другу,так что на одной рейке (шине заземления) может быть установлено до 50 барьеров на метр.

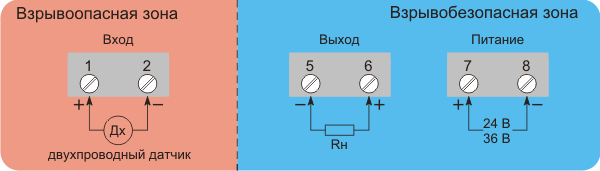

Схема подключения:

Барьеры искрозащиты на TVS-диодах Корунд-М7. Схема подключения

Технические характеристики:
Модель Корунд-… M711 M712
Тип барьера активный
Вид взрывозащиты Искробезопасная электрическая цепь
Маркировка взрывозащиты [Exib]IIC/IIB/IIA
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24 12
Максимальный выходной ток короткого замыкания, мА 160 200
Напряжение питания, В 36 (24) 36(24)
Количество каналов 1 1
Вход, мА 4-20 4-20
Выход, мА 4-20, 0-5 4-20, 0-5
Климатическое исполнение УХЛ-3 (для температур окружающей среды от -30ОС до +70ОС
Степень защиты корпуса IP30

Барьеры искрозащиты на шину заземления. Габариты

Пассивные барьеры искрозащиты КОРУНД-М** - Габаритно-присоединительные размеры,
