Блок взрывобезопасного питания датчиков БПД-24-Ex

Блоки взрывобезопасного питания датчиков БПД-24-Ex. Продукция СТЭНЛИ - датчики измерительные преобразователи давления избыточного перепада дифференциального гидростатического

  • Напряжение питания 24 В
  • Выходной токовый сигнал 0...5 мА; 4...20 мА;
  • Погрешность преобразования 0,1%
  • Варианты исполнения ExiaIIC или ExibIIC
  • Защита от короткого замыкания
Блоки взрывобезопасного питания датчиков БПД-24-Ex предназначены для организации питания и искрозащиты сигнальных цепей двухпроводных датчиков с унифицированным выходным сигналом 4—20 мА постоянного тока.
БПД-24-Ex — блоки взрывобезопасного питания с входными искробезопасными цепями уровня «ia» или «ib» (в зависимости от вариантов исполнения), имеющие маркировку по взрывозащите: [Exia]IIC или [Exib]IIC, соответствуют требованиям ГОСТ Р51330.10-99 и предназначены для работы с двухпроводными промышленными датчиками, имеющими вид взрывозащиты «искробезопасная электрическая цепь».
Обеспечивают взрывобезопасное питание и искрозащиту электрических цепей двухпроводных датчиков (ДПД) с информативным выходным сигналом 4—20 мА постоянного тока, например:
  • датчиков избыточного давления КОРУНД-ДИ-Ex;
  • датчиков температуры КОРУНД-ТМ-Ex;
  • датчиков перепада давления КОРУНД-ДД-Ex;
  • датчиков температуры КОРУНД-ТП-Ex;
  • Сапфир 22- Ex;
  • Сапфир 22М-Ех;
  • МИДА-ДИ-01П-ЕХ;
  • МИДА-ДИ-02П-Ех;
  • Метран 43-Ех;
  • Метран 45-Ех;
  • Метран-200Т-Ех и других.

Область применения :

  • системы автоматического контроля;
  • системы регулирования и управления технологическими процессами;
  • системы учета ресурсов.

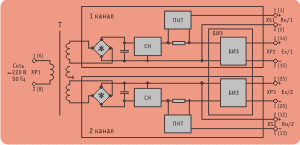

Структурная схема блока взрывобезопасного питания датчиков БПД-24-Ex

Структурная схема блока взрывобезопасного питания датчиков БПД-24-Ex

Технические характеристики

Вид взрывозащиты

Искробезопасная электрическая цепь

Маркировка по взрывозащите

[Exib]IIC; [Exia]IIC

Максимальное выходное напряжение, В, не более

24

Выходной сигнал, мА

0-5; 4-20

Количество гальванически развязанных каналов

2

Наличие защиты от короткого замыкания

Да

Сопротивление нагрузки,  кОм, не более:

для выходного сигнала 4-20 мА

для выходного сигнала 0-5 мА

1

2,5

Изменение значения выходного сигнала, вызванное изменением температуры окружающей среды от -10 до +60°С

±0,1% на 10°С

Максимальный выходной ток, мА, не более

120

Погрешность преобразования входного сигнала, %, не более

0,1

Допустимая длина кабеля линии связи, м, не более

1000

Потребляемая мощность, Вт, не более

7,5

Напряжение питания, В/Гц

~220/50

Масса блока, кг, не более

1,5

Климатическое исполнение

УХЛ-3 для температур от -10 до +70°С

Класс защиты от поражения электрическим током

01

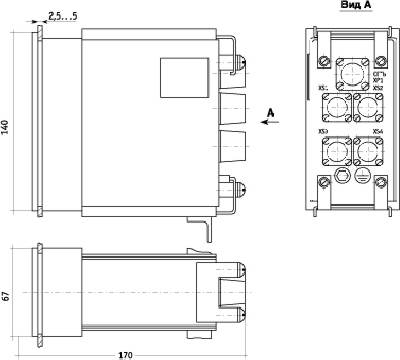

Габаритно-присоединительные размеры блока питания датчиков БПД

БПД-24-Ex Габаритно-присоединительные размеры
