Контрольно-измерительные пункты КИП ПВЕК Тип-2В “Винчестер” (линейный, промплощадка)

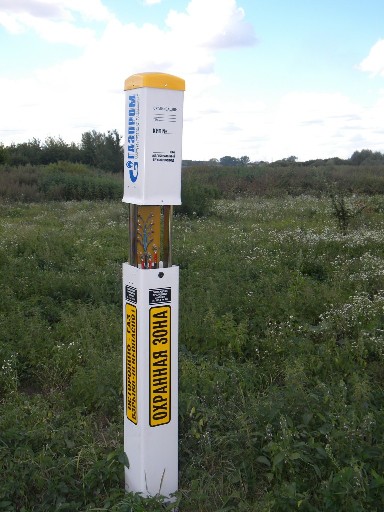

Для установки на промышленных площадках и на линейной части трубопровода, изготавливается модифицированный КИП ПВЕК Тип-2В “винчестер” с выдвижной верхней частью.
КИП ПВЕК Тип-2B представляет собой четырёхгранную стойку (в сечении квадрат со стороной 200±10, мм) из негорючего атмо-сфероустойчивого пластика с информационной маркировкой и выдвижной верхней частью.
Верхняя выдвижная часть “винчестер” предназначена для установки устройств (блока коррозионного мониторинга и других элементов ЭХЗ) и оборудована запорным механизмом.
Технические характеристики
| Высота стойки, мм | 1800 – 2500 |
| Ширина грани, мм | 200 ± 10 |
| Вес, кг | 13,5 ± 1,5 |
| Толщина стенки, мм | 4 ± 0,5 |
| Диапазон рабочих температур, С° | -60…+60 |

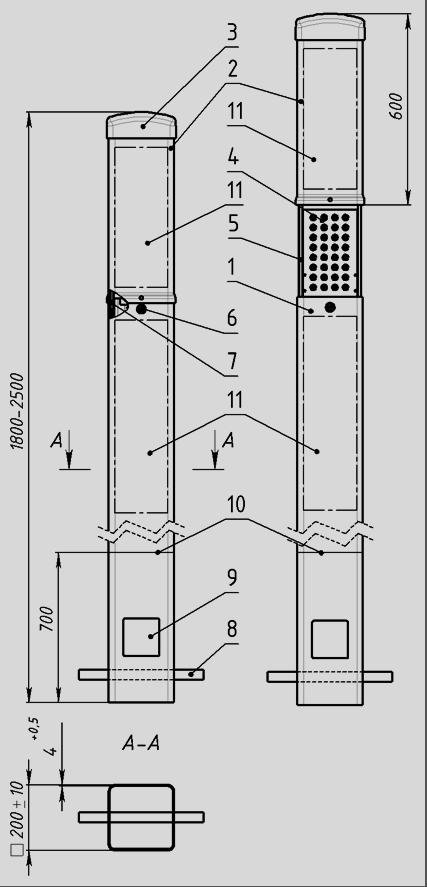

- Стойка
- Выдвижная часть («винчестер»)
- Сигнальный колпак
- Клеммная панель
- Направляющие полозья
- Замок
- Защелка
- Устройство, препятствующее свободному изъятию КИП из грунта
- Отверстие для ввода кабеля
- Линия заглубления стойки КИП в грунт
- Место для размещения информационных надписей

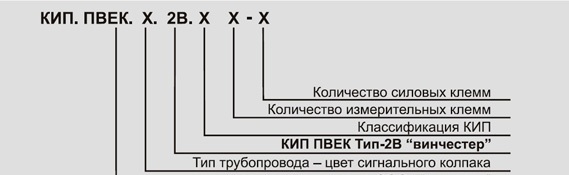

Используется следующее условное
обозначение:
