Пробозаборник газа ИКЖ-2

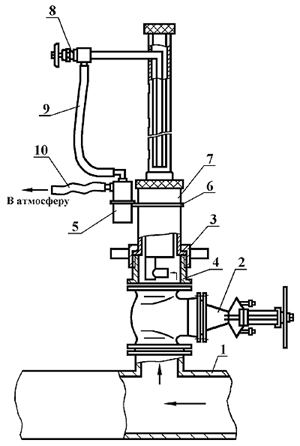

Он включает в себя каплеуловитель с фильтрующим элементом, регулятор расхода и лубрикатор с патрубком для подсоединения к газовой задвижке.
Пробозаборник работает в комплексе со счетчиком газа NPM-G4, который имеет входной штуцер с термометром, выходной штуцер и шланги.
Технические характеристики
| Максимальное давление в газопроводе, МПа | 1,6 |
| Температура газа, ?C | -40...+60 |
| Температура окружающей среды, ?С | -40...+60 |
| Максимальный ход каплеуловителя, мм | 60 |
Метод измерения содержания капельной жидкости заключается в определении веса фильтрующего элемента до и после пропускания через него заданного количества газа.
Для начала процесса измерения задвижка на газопроводе открывается, каплеуловитель вводится на необходимую глубину в трубу и разворачивается входным отверстием навстречу потоку. Затем, с помощью регулятора, устанавливается расход газа в пределах 0,04?6 м3/ч (для обеспечения изокинетичности отбора) и делается выдержка в течение времени, которое необходимо для улавливания не менее 0,5?10 Г жидкости. После этого пробозаборник поднимается вверх, задвижка закрывается, пробозаборник отсоединяется, фильтрующий элемент вынимается и взвешивается.
