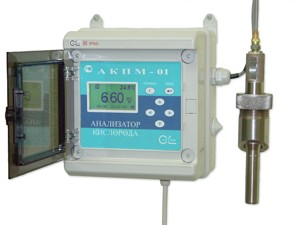

Стационарный кислородомер АКПМ-1-01А

Стационарный кислородомер АКПМ-1-01А

Анализатор АКПМ-1-01А в комплекте с АС-06 предназначен для производственного контроля растворенного кислорода в мили- и микрограммовом диапазонах концентраций в первом контуре охлаждения ядерных реакторов.

Анализатор АКПМ-1-01А в комплекте с АС-06 применяется при автоматическом контроле процессов водохимподготовки на предприятиях тепловой и атомной энергетики, в теплосетях и на промышленных предприятиях.

Анализатор АКПМ-1-01А в комплекте с АС-06 также применяется в автоматизированных системах контроля и управления технологическими процессами в химической, пищевой, микробиологической, микроэлектронной и фармацевтической промышленности.

Конструкция АС-06 снабжена компенсатором давления и системой защитных мембран, армированных сеткой из нержавеющей стали, благодаря которым АС-06 выдерживает давление до 25 атм и стерилизацию острым паром при температуре 143 °С.

АС-06 может устанавливаться в трубопроводы и байпасные линии.



Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода.

Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода.

Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

Представительность пробы.

Высокая селективность к определяемому компоненту.

Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

Компенсатор гидростатического давления. Сенсор, выдерживающий высокое давление.

Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.

Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.

Коррекция барометрического давления или высоты над уровнем моря.

Долговечность сенсора.

Методическое и метрологическое обеспечение измерений.

Комплект поставки
  • Измерительное устройство АКПМ-1-01
  • Амперометрический сенсор
  • Флакон с электролитом
  • Пробник для приготовления ноль раствора
  • Комплект монтажных петель
  • ЗИП
  • Кольцо резиновое на колпачок
  • Кольцо резиновое на сенсор
  • Паспорт, руководство по эксплуатации
  • Транспортная тара


  • Анализатор АКПМ-1-01А обеспечивает:
  • Измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах.;
  • Автокалибровку по одной точке - атмосферному воздуху (для измерений в газах и жидкостях);
  • Спецкалибровку при проведении измерений в неводных средах и культуральных жидкостях;
  • Возможность проверки и калибровки нулевой точки (стабильность нулевой точки гарантируется);
  • Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
  • Коррекцию барометрического давления и солености;
  • Коррекцию систематической погрешности «жидкость-газ»;
  • Автоматическую сигнализацию превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
  • Удобный интерфейс;
  • Возможность выбора удобной для оператора единицы измерения;
  • Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
  • Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
  • Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
  • Передачу сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
  • Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
  • Дистанционную передачу сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
  • Самодиагностику;
  • Простой и удобный монтаж;
  • Герметичность корпуса со степенью защиты IP-65;
  • Надёжность и простоту в обслуживании и эксплуатации;


  • Технические характеристики анализатора АКПМ-1-01А

    Диапазон измерений:
    - концентрации кислорода, мкг/дм3
    - концентрации кислорода, мг/дм3
    - процента насыщения жидкостей кислородом, %
    - процентного содержания кислорода в газах, об.%
    - парциального давления кислорода, мм.рт.ст
    - парциального давления кислорода, кПа
    - температуры анализируемой жидкости, oС

    0,1-20000
    0,01-100,00
    0,01-200,00
    0,0001-100,00
    0,1-2000
    0,0001-200,00
    0-50
    Пределы допускаемой погрешности анализатора:
    при измерении:
    в диапазоне: 0 - 2000 мкг/дм3
    в диапазоне: 2 - 20 мг/дм3
    в диапазоне: 0 - 200 % нас.
    в диапазоне: 0 - 20 об. %
    в диапазоне: 20 - 100 об. %
    в диапазоне: 0 - 20 кПа
    в диапазоне: 20 - 200 кПа
    в диапазоне: 0 - 200 мм.рт.ст.
    в диапазоне: 200 - 2000 мм.рт.ст.
    - температуры, oС


    +(1+0,025*А)
    +0,025*А
    +(0,1+0,015*А)
    +(0,001+0,01*А)
    +0,02*(А-10)
    +(0,001+0,01*А)
    +0,02*(А-10)
    +(0,2+0,01*А)
    +0,022·(А-100)
    +0,3
    Время установления 95% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более 30
    Время установления рабочего режима после включения, мин, не более 5
    Срок службы амперометрического сенсора Не ограничен
    Потребляемая мощность, В·A, не более 5
    Напряжение питания: 220/36 В, 50 Гц
    Масса анализатора, кг, не более 2

    А - показания анализатора в выбранной единице измерения.

    Основные свойства анализатора.
    Подробнее...

    Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

    Подробнее...

    Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик. Описание принципа действия.

    Подробнее...

    Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

    Подробнее...

    Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

    Подробнее...

    Малая величина систематической погрешности «жидкость-газ», ее автоматическая коррекция и возможность проведения калибровки по газовой смеси.

    Подробнее...

    Селективность сенсора к определяемому компоненту, «как ключ к замку».

    Подробнее...

    Автоматическая Температурная Компенсация.
    Возможность измерения температуры пробы.

    Подробнее...

    Долговечность сенсора.

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода (водорода).

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода (водорода).

    Подробнее...

    Методическое и метрологическое обеспечение измерений.

    Подробнее...

    Представительность пробы (потока).

    Коррекция барометрического давления или высоты над уровнем моря.

    Компенсатор гидростатического давления.
    Сенсор, выдерживающий высокое давление.


    Сделать заказ и запросить дополнительную информацию по АКПМ-1-01А Вы можете здесь.
