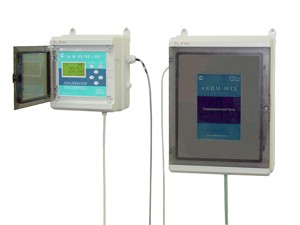

Стационарный кислородомер АКПМ-1-01ГД

Стационарный кислородомер АКПМ-1-01ГД

Газоанализатор АКПМ-1-01ГД предназначен для решения задач энергосбережения и оптимизации процессов горения топлива на ТЭЦ, котельных и предприятиях малой теплоэнергетики. Анализатор представляет собой полностью автоматизированную систему, обеспечивающую автоматический контроль и коррекцию процессов горения по уровню кислорода в дымовых газах. Измерительный блок с АС-01 и устройством подготовки газовой пробы УПГП-02, устанавливается вблизи дымохода и рассчитан на эксплуатацию при температурах от - 50 до + 60 °С на открытых площадках.

Блок управления и регистрации устанавливается на щите управления. Связь блока управления с измерительным блоком осуществляется по кабелю длиной до 1000 м. Анализатор полностью автоматизирован и не требует обслуживания в течение 1 года работы.



Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода.

Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода.

Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

Представительность пробы.

Высокая селективность к определяемому компоненту.

Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

Возможность измерений в неподвижных пробах. Не требует применения перемешивающих устройств.

Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.

Коррекция барометрического давления или высоты над уровнем моря.

Долговечность сенсора.

Методическое и метрологическое обеспечение измерений.

Встроенный микрокомпрессор. Автоматическая подача анализируемой среды.

Комплект поставки
  • Измерительное устройство АКПМ-1-01
  • Амперометрический сенсор
  • УПГП-02
  • Флакон с электролитом
  • Пробник для приготовления ноль раствора
  • Комплект монтажных петель
  • ЗИП
  • Кольцо резиновое на колпачок
  • Кольцо резиновое на сенсор
  • Паспорт, руководство по эксплуатации
  • Транспортная тара


  • Анализатор АКПМ-1-01ГД обеспечивает:
  • Измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах.;
  • Автокалибровку по одной точке - атмосферному воздуху (для измерений в газах и жидкостях);
  • Спецкалибровку при проведении измерений в неводных средах и культуральных жидкостях;
  • Возможность проверки и калибровки нулевой точки (стабильность нулевой точки гарантируется);
  • Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
  • Коррекцию барометрического давления и солености;
  • Коррекцию систематической погрешности «жидкость-газ»;
  • Автоматическую сигнализацию превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
  • Удобный интерфейс;
  • Возможность выбора удобной для оператора единицы измерения;
  • Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
  • Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
  • Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
  • Передачу сигналов с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
  • Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
  • Дистанционную передачу сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
  • Самодиагностику;
  • Простой и удобный монтаж;
  • Герметичность корпуса со степенью защиты IP-65;
  • Надёжность и простоту в обслуживании и эксплуатации;


  • Технические характеристики анализатора АКПМ-1-01ГД

    Диапазон измерений:
    - процентного содержания кислорода в газах, об.%
    - парциального давления кислорода, мм.рт.ст
    - парциального давления кислорода, кПа
    - температуры анализируемой жидкости, oС

    0,0001-100,00
    0,1-2000
    0,0001-200,00
    0-50
    Пределы допускаемой погрешности анализатора:
    при измерении:
    в диапазоне: 0 - 20 об. %
    в диапазоне: 20 - 100 об. %
    в диапазоне: 0 - 20 кПа
    в диапазоне: 20 - 200 кПа
    в диапазоне: 0 - 200 мм.рт.ст.
    в диапазоне: 200 - 2000 мм.рт.ст.
    - температуры, oС


    +(0,001+0,01*А)
    +0,02*(А-10)
    +(0,001+0,01*А)
    +0,02*(А-10)
    +(0,2+0,01*А)
    +0,022·(А-100)
    +0,3
    Время установления 95% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более 30
    Время установления рабочего режима после включения, мин, не более 5
    Срок службы амперометрического сенсора Не ограничен
    Потребляемая мощность, В·A, не более 5
    Напряжение питания: 220/36 В, 50 Гц
    Масса анализатора, кг, не более 2

    А - показания анализатора в выбранной единице измерения.

    Основные свойства анализатора.
    Подробнее...

    Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

    Подробнее...

    Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик. Описание принципа действия.

    Подробнее...

    Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

    Подробнее...

    Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

    Подробнее...

    Селективность сенсора к определяемому компоненту, «как ключ к замку».

    Подробнее...

    Автоматическая Температурная Компенсация.
    Возможность измерения температуры пробы.

    Подробнее...

    Долговечность сенсора.

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения парциального давления кислорода (водорода).

    Подробнее...

    Параметры сенсора обеспечивают его работу в режиме измерения концентрации растворенного кислорода (водорода).

    Подробнее...

    Методическое и метрологическое обеспечение измерений.

    Подробнее...

    Возможность измерений в неподвижных пробах. Не требует применения перемешивающих устройств.

    Подробнее...

    Представительность пробы (потока).

    Встроенный микрокомпрессор.
    Автоматическая подача анализируемой среды.

    Коррекция барометрического давления или высоты над уровнем моря.


    Сделать заказ и запросить дополнительную информацию по АКПМ-1-01ГД Вы можете здесь.
