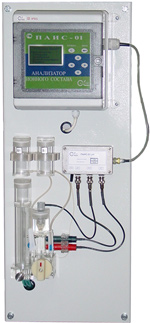

Промышленный pH-метр ПАИС-01pH

Промышленный pH-метр ПАИС-01pH

Анализатор ПАИС-01рН предназначен для производственного контроля активности ионов водорода (рН) в технологических жидкостях на предприятиях тепловой и атомной энергетики, в пищевой, химической, целлюлозно-бумажной, нефтеперерабатывающей промышленности и др. отраслях народного хозяйства.

На ТЭЦ, АЭС и в теплосетях анализаторы могут применяться для автоматического управления процессами химической водоподготовки, в том числе глубокого химического обессоливания, а также для оценки качества работы теплотехнического и технологического оборудования.



Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

Представительность пробы.

Высокая селективность к определяемому компоненту.

Экономный расход пробы и буферных растворов.

Проточная ячейка с малым объемом пробы.

Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

Не требуется применять переливные устройства или стабилизаторы расхода.

Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.

Приведение показаний к температуре 25 °С.

Долговечность сенсора.

Методическое и метрологическое обеспечение измерений.

Комплект поставки
  • Измерительное устройство ПАИС-01
  • Газожидкостной блок
  • Электроды
  • Рабочий эталон рН 2-го разряда рН=4.01
  • Рабочий эталон рН 2-го разряда, рН=9.18
  • Хлористый калий
  • Кольцо резиновое для коммутатора
  • Кольцо резиновое для вспомогательного электрода
  • Раствор для заполнения колпачка вспомогательного электрода
  • Ершик для чистки измерительной камеры
  • Переходники для соединения трубок
  • Трубка силиконовая
  • Кольцо резиновое уплотнительное для ДТ или pH
  • Паспорт, руководство по эксплуатации
  • Транспортная тара


  • Анализатор ионного состава ПАИС-01pH обеспечивает:
  • Измерение активности ионов водорода (рН), окислительно-восстановительного потенциала (Еh);
  • Автоматическую калибровку по буферным растворам, температурные зависимости которых находятся в памяти анализатора;
  • Автоматическую настройку системы температурной компенсации;
  • Возможность приведения результатов измерений к температуре 25oС;
  • Автоматическую сигнализацию превышения пороговых уровней регулирования и допустимых температур пробы;
  • Удобный интерфейс;
  • Возможность выбора удобной для оператора единицы измерения;
  • Подсветку графического дисплея и клавиатуры, комфортность работы в затемненных условиях;
  • Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
  • Возможность автоматического управления химико-технологическими процессами с помощью «сухих контактов»;
  • Передачу информации с помощью цифровых интерфейсов RS-232 / RS-485 / RS- 485 ModBus;
  • Передачу сигналов с помощью стандартного токового выхода с гальванической развязкой 0 - 5 мА / 0 - 20 мА / 4 - 20 мА;
  • Возможность настройки шкалы самописца на требуемый диапазон измерения и задания коэффициента масштабирования при аварийном зашкаливании самописца. Коэффициенты масштабирования: x2, x5, x10, x20;
  • Программное обеспечение для приема информации по интерфейсу RS-232 на персональном компьютере и обработки;
  • Самодиагностику;
  • Герметичность корпуса со степенью защиты IP-65;
  • Простой и удобный монтаж;
  • Надёжность и простоту в обслуживании и эксплуатации.


  • Технические характеристики анализатора ПАИС-01pH

    Диапазон измерений:
    - активности ионов водорода, ед. рН
    - значения ЭДС электродной системы, мВ
    - температуры анализируемой жидкости, oС

    0,000-14,000
    -1250...1250
    0 - 70
    Пределы допускаемой погрешности анализатора:
    при измерении:
    - активности ионов водорода, ед. рН
    - ЭДС, мВ
    - температуры, oС


    + 0,03
    + 0,1
    + 0,3
    Пределы дополнительной погрешности измерений, обусловленной изменением температуры анализируемой жидкости на каждые 10 oС, не более + 0,15
    Время установления выходного сигнала при измерении рН и Eh с помощью ансамбля сенсоров, установленных в проточную измерительную камеру, мин, не более 3
    Потребляемая мощность, В·A, не более 10
    Напряжение питания: 220/36 В, 50 Гц
    Масса измерительного преобразователя ПАИС-01, кг, не более 2,0
    Масса газожидкостного блока ПАИС-01 без реагентов, кг, не более 5,0

    Основные свойства анализатора ПАИС-01pH

    Проточная ячейка должна иметь оптимальное соотношение между объемом ячейки и ее пропускной способностью, согласованное со скоростью потока анализируемой жидкости, при которой должна обеспечиваться представительность пробы и быстро устанавливаться диффузионный потенциал жидкостного соединения. Конструкции ячеек для шариковых электродов не отвечают этим условиям, т.к имеют относительно большой объем (более 20 мл). Наилучшим образом эти условия реализуются в проточных ячейках с торцевыми электродами. В анализаторах ПАИС проточная ячейка имеет идеально проточный канал с рекордно малым объемом - 0,2 мл.

    Торцевые электроды устанавливаются в такую ячейку с помощью байонетных соединений, так что только чувствительные части электродов находятся в непосредственном контакте с потоком анализируемой жидкости.

    Представительность пробы (потока) в ячейке с торцевыми электродами обеспечивается малым объемом и идеальной проточностью ячейки. При относительно малой скорости потока такая ячейка быстро отмывается от буферных и концентрированных растворов.

    При измерениях рН в глубоко обессоленной воде для получения более стабильных показаний во многих приборах добавляют в поток пробы раствор КСl. Неконтролируемая добавка КСl может приводить к существенному изменению рН в анализируемой жидкости. Для обеспечения неразрушающего контроля в анализаторах ПАИС осуществляется строго контролируемое дозирование КСl, которое обеспечивает повышение УЭП достаточное для проведения потенциометрических измерений, но не приводящее к изменению рН более чем на 0,005 ед. рН.

    Автоматическая температурная компенсация (АТК) промышленных рН-метров обычно настраивается в предположении о независимости координат изопотенциальной точки (ИТ) от температуры. Это предположение следует из определения ИТ, которое было введено исходя из уравнения Нернста:

    E = Eo + 2,3·R·T/F·рН,

    записанного для индикаторного электрода. Графическая интерпретация зависимости E от рН представляет пучок изотерм. Точка их пересечения была определена как «изопотенциальная точка». В действительности, экспериментальные изотермы электродной системы пересекаются не в точке, а в некоторой «размытой» области. Это объясняется тем, что ЭДС электродной системы представляет собой сумму потенциалов, каждый из которых имеет свою температурную зависимость. По этой причине выполнить точную настройку АТК, исходя из предположения о неизменности координат ИТ, не представляется возможным.

    При разработке автоматической системы температурной компенсации мы исходили из строгого математического определения дифференциальной изопотенциальной точки (ДИТ), как точки пересечения изотерм, отличающихся на бесконечно малое приращение температуры. При таком определении координаты ДИТ являются функцией температуры.

    Температурные зависимости электродов

    Полученные зависимости были использованы при разработке оригинального метода и алгоритмов настройки и внесения АТК. Реализация этих алгоритмов в анализаторах ПАИС обеспечивает высокую точность работы АТК, избавляя Потребителя от сложных и трудоемких процедур ее настройки.

    Селективность электродов обеспечивается рецептурой и технологией варки электродных стекол. При производстве ИСЭ используются эксклюзивно предоставленные нашей фирме электродные стекла, оригинальные рецептуры и технология варки которых были разработаны применительно для тепловой и атомной энергетики в Санкт-Петербургском Государственном Университете.

    Калибровка электродной системы в анализаторах ПАИС представляет собой простую и удобную процедуру, которая выполняется в автоматическом режиме. При проведении калибровки электроды находятся в ячейке в которую подаются буферные растворы. Для этого стационарные анализаторы снабжены коммутатором, а портативные устройством для калибровки УК-02, с помощью которых ячейка с электродами соединяется с буферными растворами. Анализаторы предусматривают два вида калибровок: по одному или двум буферным растворам. При калибровке автоматически учитываются температурные зависимости буферных растворов.

    Экономный расход буферных растворов при калибровке обеспечивается благодаря применению торцевых электродов и проточной ячейки малого объема.

    Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

    Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

    Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

    Не требуется применять переливные устройства или стабилизаторы расхода.

    Приведение показаний к температуре 25 С.

    Долговечность сенсора.


    Сделать заказ и запросить дополнительную информацию по ПАИС-01pH Вы можете здесь.
