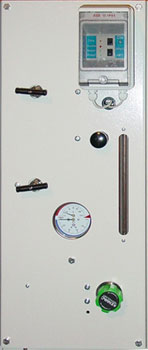

Система унифицированная подготовки пробы УППА

Система унифицированная подготовки пробы УППА

УППА предназначено для отбора, подготовки и подачи анализируемой пробы водного и парового теплоносителей с температурой от +30 до +565°C и давлением от 0,6 до 31МПа на автоматические приборы химического контроля процессов химводоподготовки, а также обеспечивает отбор пробы для ручного анализа.

УППА могут найти применение на объектах тепловой и атомной энергетики, теплосетях, котельнях и других предприятиях.

Все узлы устройства подготовки пробы располагаются на монтажной стойке, на которой также могут быть размещены приборы химического контроля и дополнительное оборудование. Количество монтажных стоек варьируется в зависимости от установленного оборудования.

В зависимости от температуры теплоносителя, УППА комплектуется разным количеством теплообменников:

Наименование Температура пробы, не более, °С Давление пробы, не более, МПа Количество теплообменников, шт.
Основных, шт.
(Устанавливаются на стойке УПП)
Дополнительных, шт.
(Устанавливаются в месте пробоотбора)
УППА-01 200
175
29,5
31,0
1 -
УППА-11 380 31,0 1 1
УППА-12 565 31,0 1 2
УППА-02 380
200
24,5
31,0
2 -
УППА-21 565
380
24,5
31,0
2 1
УППА-03 565
380
200
20,5
24,5
31,0
3 -
УППА-00 50 31,0 - -



Многофункциональность анализатора, сенсора. Возможность применения в различных областях.

Параметры сенсора выбраны из условия обеспечения требуемых функциональных свойств и метрологических характеристик.

Компенсатор гидростатического давления. Сенсор погружного типа. Сенсор, выдерживающий высокое давление.

Не требуется применять переливные устройства или стабилизаторы расхода.

Неразрушающий контроль. Влияние сенсора на анализируемую среду не приводит к изменению ее физико-химических свойств и измеряемых параметров.

Представительность пробы (потока).

Автоматическая подача анализируемой среды.

Независимость сигнала сенсора от скорости потока. Задача решена на уровне сенсора, поэтому не требуется примененять стабилизаторы расхода.

Методическое и метрологическое обеспечение измерений.

Автоматическая Температурная Компенсация. Возможность измерения температуры пробы.

Долговечность сенсора.



Устройства подготовки пробы УППА обеспечивают:

Система унифицированная подготовки пробы УППА

  • Отбор, подготовку и подачу анализируемой пробы водного и парового теплоносителей с температурой от +30 до +565°C и давлением от 0,6 до 31МПа на автоматические приборы химического контроля воднохимического режима
  • Возможность отбора пробы для проведения ручного анализа
  • Индикацию допустимого уровня температуры анализируемой пробы на выходе от +2 до +50°C
  • Перекрытие потока анализируемой пробы на анализаторы при достижении ею температуры 49°С
  • Требуемый уровень срабатывания температурной защиты
  • Передачу информации по сигнальному кабелю о срабатывании температурной защиты
  • Световую индикацию отсутствия анализируемой пробы на выходе
  • Поддержание заданного расхода анализируемой пробы на каждый анализатор
  • Подключение одновременно нескольких анализаторов в зависимости от их типа и требуемого расхода анализируемой пробы
  • Индикацию температуры, давления и расхода пробы
  • Фильтрацию пробы
  • Для работы питание не требуется
  • Простой и удобный монтаж
  • Надёжность и простоту в обслуживании и эксплуатации


  • Технические характеристики УППА

    Температура теплоносителя, °С
    - Устройство подготовки пробы УППА-01
    - Устройство подготовки пробы УППА-02
    - Устройство подготовки пробы УППА-03

    30 - 200
    200 - 380
    380 - 565
    Давление теплоносителя, МПа 0,6 - 31
    Требования к охлаждающей воде
    - Температура, °С, не более
    - Давление, МПа, не более

    35
    1,0
    Количество теплообменников, входящих в состав
    - Устройство подготовки пробы УППА-01
    - Устройство подготовки пробы УППА-02
    - Устройство подготовки пробы УППА-03

    1
    2
    3
    Диапазон изменения расхода анализируемой пробы, л/ч 10 -60
    Относительная погрешность поддержания заданного расхода пробы, % 5
    Средний срок службы устройства, лет, не менее 10
    Габаритные размеры составных частей УППА, ВхШхД, мм
    Стойка монтажная
    Панель УППА
    Теплообменник

    1700-600-600
    750-300-300
    475-140-158
    Масса составных частей УППА, кг
    Стойка монтажная
    Панель УППА
    Теплообменник

    15
    15
    15


    Сделать заказ и запросить дополнительную информацию по УППА Вы можете здесь.
