Коммуникационный программируемый логический контроллер (ПЛК) ЭнИ-750

Программируемый логический контроллер (ПЛК) ЭнИ-750

Назначение

Программируемый логический контроллер ЭнИ-750 предназначен для создания систем автоматизированного управления технологическим оборудованием в энергетике, на транспорте, в том числе железнодорожном, в различных областях промышленности, жилищно-коммунального и сельского хозяйства. ЭнИ-750 используется для создания автоматизированных систем контроля и учета энергоресурсов в качестве устройства сопряжения оборудования с различными протоколами и интерфейсами передачи данных.

Прибор предоставляет пользователю вычислительную платформу для работы встроенных автоматических приложений.

Технические характеристики
Таблица 1
Параметр Значение
Диапазон напряжений питания постоянного тока, В от 10 до 48
Потребляемая мощность, Вт не более 5 (без подключения периферии) не более 12 (полный набор периферии)
Габаритные размеры, мм 158×88×58
Масса, г не более 200
Конструктивное исполнение пластмассовый корпус с установкой на рейку DIN
Аппаратные ресурсы
Таблица 2
Параметр Значение
Центральный процессор 32 разрядный RISC-процессор на базе ядра ARM9
Частота работы, МГц 200
Объем оперативной памяти, Мб 64
Объем энергонезависимой памяти (Data Flash+NAND Flash), Мб 4 + 256
Минимальное время выполнения одного цикла программы, мс 1
Программные ресурсы
Таблица 3
Параметр Значение
Встроенная операционная система Linux kernel 2.6.x
Среда программирования ISaGRAF 5.2.
Интерфейс для программирования и отладки Ethernet

Перед применением ЭнИ-750 необходимо запрограммировать, то есть разработать прикладную программу управления.

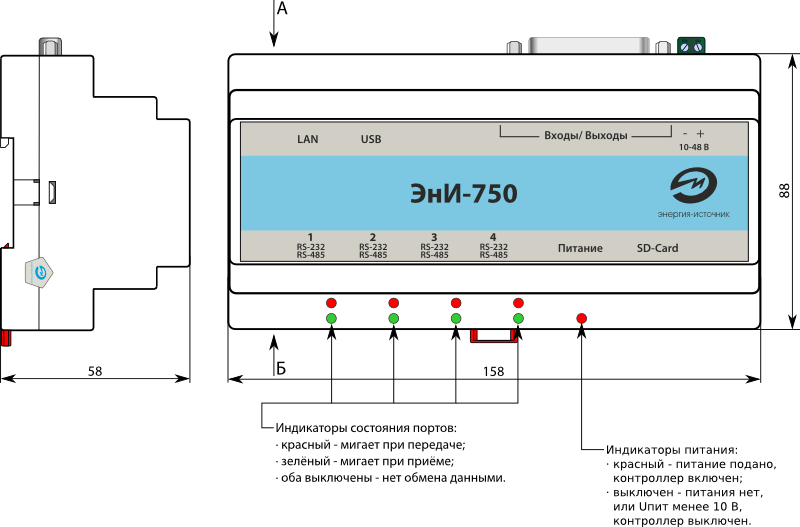

Элементы управления и индикации, габаритные размеры

Элементы управления и индикации, габаритные размеры

Встроенные устройства
  • считыватель карт памяти SD*;
  • сторожевой таймер (Watchdog Timer);
  • энергонезависимые часы реального времени;
  • звуковой зуммер.

*по заказу может поставляться с картами памяти на 1 или 2 Гб.

Интерфейсы связи
Таблица 4
Тип Количество Диапазон скоростей обмена, бит/с Протокол Длина кабеля, м, не более
RS-485 4* от 4800 до 115200 MODBUS 1200
RS-232 4* от 4800 до 115200 MODBUS 10
Ethernet 1 от 10 до 100 MODBUS 100
USB-Host 1 от 1,5 до 12 USB Mass Storage 1,8

*любой из 4 последовательных портов может работать либо в режиме RS-232, либо RS-485. Режим выбирается пользователем.

Дискретный порт ввода/вывода
Таблица 5
Параметр Значение
Количество дискретных входов/выходов, шт 20
Uвых.лог0, В не более 0,4
Uвых.лог1, В не менее 2,4
Iвых.лог0,1, мА не более ± 20
Uвх.лог0, В не более 0,4
Uвх.лог1, В не менее 2,4
Iвх.лог0,1, мкА не более ± 20
Частота выходных сигналов, МГц не более 20
Длительность импульса на входе, нс не менее 50
Схемы электрических подключений

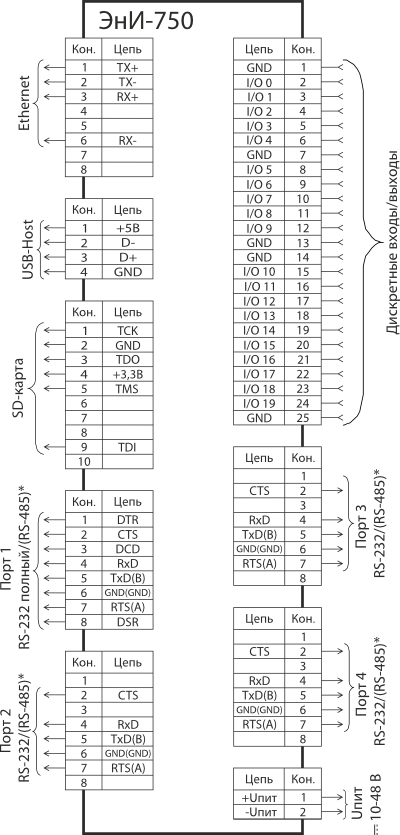

Общая схема подключения ЭнИ-750

Общая схема подключения ЭнИ-750

Электрические разъёмы

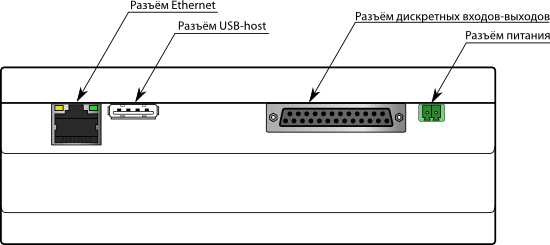

Расположение разъемов на верхней стороне (вид А)

Расположение разъемов на верхней стороне (вид А)

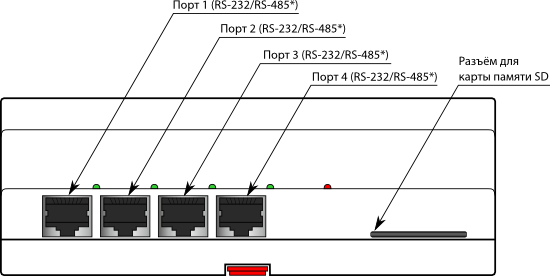

Расположение разъемов на нижней стороне (вид Б)

Расположение разъемов на нижней стороне (вид Б)

*любой из 4 последовательных портов может работать либо в режиме RS-232, либо RS-485. Режим выбирается пользователем. Порты не имеют нагрузочных сопротивлений 120 Ом для работы в режиме интерфейса RS-485.

Разъем питания (15EDGR-3.81-02P)

Разъем питания (15EDGR-3.81-02P)

Разъем USB-Host (USB тип А)

Разъем USB-Host (USB тип А)

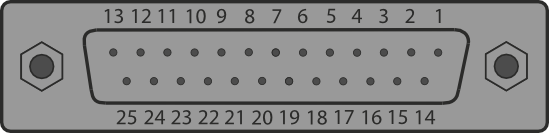

Разъем дискретных входов/выходов (DB-25F)

Разъем дискретных входов/выходов (DB-25F)

Разъем Ethernet (LU1T516)

Разъем Ethernet (LU1T516)

Разъем RS-232\RS-485 (JAC184 8P8C)

Разъем RS-232\RS-485 (JAC184 8P8C)

Условия эксплуатации
Таблица 6
Параметр Значение
Температура окружающего воздуха, °С от 0 до +70
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р  52931-2008 В4
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р  52931-2008 N2
Степень защиты от пыли и влаги, по ГОСТ 14254 IP20
Гарантийные обязательства
Таблица 7
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 8
Наименование Обозначение Количество Примечание
Паспорт, Руководство по эксплуатации   1
Разъем (2 контакта) 15EDGK-3.81-02P 1
Диск оптический с документацией   1
Рейка DIN NS35\7,5 м по заказу
Пример обозначения при заказе
ЭнИ-750 360
1 2
  1. Наименование.
  2. Дополнительная технологическая наработка 360 часов (по заказу).

Сделать заказ и запросить дополнительную информацию по ЭнИ-750 Вы можете здесь.
