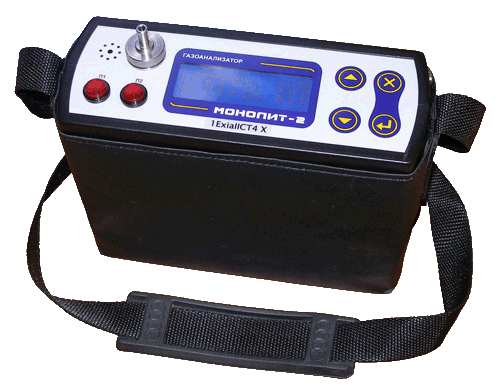

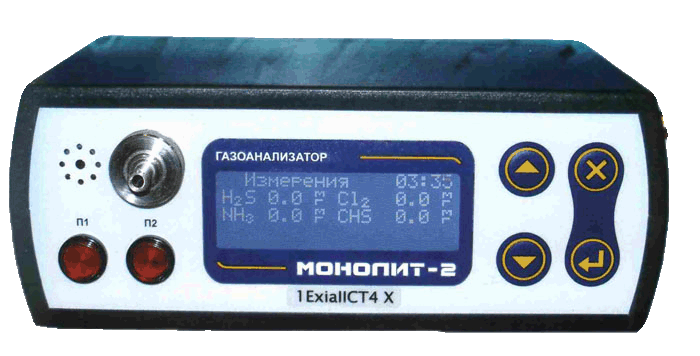

Газоанализатор МОНОЛИТ-2

Многокомпонентный газоанализатор для контроля воздуха рабочей зоны

  • малые габариты и масса
  • взрывозащищенное исполнение
  • контроль смеси взрывоопасных газов
  • температура эксплуатации до - 30 °С
Назначение и область применения

Контроль довзрывоопасных концентраций горючих газов и паров, недостатка (избытка) кислорода и содержания токсичных компонентов в воздухе рабочей зоны

Сертификаты об утверждении типа средств измерений
  • Сертификат РФ
Характеристики газоанализатора  монолит-2
Определяемые компоненты: См. Талбица 1. (ниже)
Количество одновременно измеряемых компонентов: от 2 до 5
Маркировка взрывозащиты: 1ExiallCT4 X
Сигнализация: звуковая (90 db) и световая
Электропитание: Li-ion аккумулятор
Время работы без подзарядки: не менее 24 ч
Отбор газовой пробы: диффузионный или с помощью встроенного микронасоса
Сервисные возможности: расчет средних значений
память данных
печать результатов измерений
Принадлежности: внешний ИК-термопринтер
телескопический зонд
сумка для транспортировки
Габаритные размеры: 200 х 76 х 140 мм (Д х Ш х В)
Масса: не более 2 кг
Температура эксплуатации: от минус 30 до плюс 45 °С

Настоящие технические условия распространяются на газоанализаторы многокомпонентные «МОНОЛИТ-2» (модификаций «Монолит-2», «Монолит-2 Т», «Монолит-2С», «Монолит-2С Т»). Газоанализаторы многокомпонентные «МОНОЛИТ-2» предназначены для:

  • измерения довзрывоопасных концентраций горючих газов, паров горючих жидкостей и их совокупности в воздухе (только модификации «Монолит-2С» и «Монолит-2С Т»);
  • измерения содержания кислорода (О2) и токсичных газов в воздухе рабочей зоны на уровне предельно допустимых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при значительном превышении ПДК при аварийных ситуациях;
  • выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.

Область применения газоанализаторов – контроль воздуха рабочей зоны в производственных помещениях, на открытых пространствах и в замкнутых объемах (подземные сооружения и коммуникации, резервуары и цистерны для хранения и транспортировки нефтепродуктов и т.д.), в том числе на взрывоопасных объектах. Газоанализаторы многокомпонентные «МОНОЛИТ-2» (далее - газоанализаторы) представляют собой автоматические переносные приборы. Конструктивно газоанализаторы состоят из блока измерительного (БИ) и блока питания (БП), находящихся в полукорпусах, соединенных между собой. Для заряда встроенной в БП аккумуляторной батареи (только вне взрывоопасных зон) используется дополнительный внешний блок питания, для вывода на печать протоколов измерений (только вне взрывоопасных зон) - внешний инфракрасный термопринтер. Способ забора пробы в газоанализаторы – диффузионный или принудительный с помощью встроенного мембранного микронасоса. Газоанализаторы «МОНОЛИТ-2» выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории:

  • модификации «Монолит-2» и «Монолит-2 Т» - IIC, группы Т4;
  • модификации «Монолит-2С» и «Монолит-2С Т» - IIВ, группы Т5.

Газоанализаторы «МОНОЛИТ-2» в части взрывозащиты соответствуют требованиям ГОСТ Р 51330.0 (МЭК 60079-0-99), ГОСТ Р 51330.1 (МЭК 60079-1-99), ГОСТ Р 51330.10 (МЭК 60079-11-99), ГОСТ Р 51330.13 (МЭК 60079-13-99) и имеют маркировку взрывозащиты:

  • модификации «Монолит-2» и «Монолит-2 Т» - 1ExiaIICT4 X;
  • модификации «Монолит-2С» и «Монолит-2С Т» - 1ЕхibdIIBТ5 Х.

Вид взрывозащиты – «искробезопасная электрическая цепь I» по ГОСТ Р 51330.10 и «взрывонепроницаемая оболочка» (у модификаций «Монолит-2С» и «Монолит-2С Т») по ГОСТ Р 51330.1. По устойчивости к воздействию климатических факторов газоанализаторы «МОНОЛИТ-2» всех модификаций соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150. По устойчивости к механическим воздействиям газоанализаторы имеют исполнение L3 по ГОСТ 12997, по защищенности от воздействия окружающей среды

  • исполнение В3 по ГОСТ 12997. Корпус газоанализаторов имеет степень защиты от проникновения внутрь твердых посторонних тел и воды – IP65 по ГОСТ 14254. Перечень документов, на которые даны ссылки в настоящих ТУ, приведен в таблице A.1 Приложения А. Условное обозначение газоанализаторов должно состоять из обозначения типа газоанализатора и наименования его модификации – «Монолит-2Х Х», где Х Х – наименование модификации. Пример обозначения газоанализаторов при их заказе и в документации другой продукции, в которой они могут быть применены: Газоанализатор «Монолит-2С Т», ШДЕК.413411.004ТУ.
1 Технические требования

1.1 Общие требования

Газоанализаторы должны соответствовать требованиям ГОСТ 13320, ГОСТ 12.1.005, ГОСТ Р 51330.0 (МЭК 60079-0-99), ГОСТ Р 51330.1 (МЭК 60079-1-99), ГОСТ Р 51330.10 (МЭК 60079-11-99), ГОСТ Р 51330.17 (МЭК 60079-18-99), настоящих ТУ и комплекта конструкторской документации ШДЕК.413411.004.

1.2 Основные параметры и размеры газоанализатора  монолит-2

1.2.1 Условия эксплуатации газоанализаторов:

  • диапазон температуры окружающей среды:
    модификации с индексом «Т» от –30 до +45 °С;
    остальные модификации от 0 до +45 °С;
  • диапазон атмосферного давления от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.);
  • диапазон относительной влажности от 0 до 95 % при температуре 35 °С.

1.2.2 Электрическое питание газоанализаторов должно осуществляться от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4 А/ч, либо от однофазной сети переменного тока напряжением 220 (+20;-120) В частотой (50 ± 1) Гц через внешний блок питания 9 В, 3,88 А, входящий в комплект поставки прибора.
    1.2.3 Мощность, потребляемая газоанализаторами при питании от сети, не должна превышать 40 ВА.
    1.2.4 Номинальное значение расхода анализируемой газовой смеси должно составлять 0,8 л/мин.
    1.2.5 Габаритные размеры газоанализаторов не должны превышать следующих значений, мм:

  • длина: 200;
  • высота: 140;
  • ширина: 76.

1.2.6 Масса газоанализаторов – не более 2 кг, в комплекте с принтером и сумкой для транспортировки - не более 3,5 кг.
    1.2.7 Газоанализаторы должны иметь выходные сигналы в виде показаний встроенного цифрового дисплея. Номинальная цена единицы наименьшего разряда должна обеспечивать отображение результатов измерений с погрешностью, не превышающей 0,5 предела допускаемой основной погрешности. Газоанализаторы должны быть оснащены жидкокристаллическим дисплеем объемом 4 строки по 20 символов с подсветкой.
    1.2.8 Газоанализаторы должны обеспечивать регистрацию результатов измерений следующими способами:

  1. занесение во внутреннюю энергонезависимую память;
  2. вывод на внешний термопринтер через инфракрасный порт.

1.2.9 Требования к надежности

Требования к надежности установлены в соответствии с ГОСТ 27883.

1.2.9.1 Норма средней наработки на отказ в условиях эксплуатации газоанализаторов согласно п.п. 1.2.1, 1.2.2 должна быть не менее 10000 ч без учета надежности газовых датчиков. При этом допускается замена датчиков, выработавших свой ресурс. Срок службы газовых датчиков – не менее 12 месяцев.
    1.2.9.2 Среднее время восстановления работоспособного состояния должно быть не более 6 ч.
    1.2.9.3 Средний срок службы должен быть не менее 8 лет (без учета срока службы газовых датчиков). Критерием предельного состояния по сроку службы является такое состояние газоанализатора, когда стоимость ремонта превышает 70% стоимости газоанализатора.

1.3 Характеристики газоанализатора  монолит-2

1.3.1 Перечень компонентов, определяемых газоанализаторами в составе анализируемой смеси, диапазоны измерений и пределы допускаемой основной погрешности, а также время установления показаний (Т0,9) должны соответствовать указанным в таблице 1.

Таблица 1

Измеряемый
компонент
Принцип
измерений
Диапазон
измерений
Пределы основной погрешности Область
применения
абсолютной относительной
Кислород

2)

электрохимический

сенсор

0 – 25 % (об.) ± 0,2 % (об.) - контроль недостатка кислорода
Диоксид углерода

(СО2)

оптический

сенсор

0 – 0,5 % (об.) ± 0,05 % (об.) - контроль СО2 в воздухе
0,5 – 5 % (об.) - ± 10 %
Оксид углерода

(СО)

электрохимический

сенсор

0 – 20 мг/м3 ± 1 мг/м3 - контроль

от 1, 0 до 40 ПДК атм

от 0,25 до 10 ПДК врз

20 – 200 мг/м3 - ± 5 %
Оксид азота

(NO)

электрохимический

сенсор

0 – 5 мг/м3 ± 0,5 мг/м3 - контроль

от 0,5 до 10 ПДК врз

5 – 50 мг/м3 -
Диоксид азота

(NO2)

электрохимический

сенсор

0 – 2 мг/м3 ± 0,2 мг/м3 - контроль

от 0,5 до 10 ПДК врз

2 – 20 мг/м3 - ± 10 %
Сернистый ангидрид

(SO2)

электрохимический

сенсор

0 – 10 мг/м3 ± 1 мг/м3 - контроль

от 0,5 до 10 ПДК врз

10 – 100 мг/м3 - ± 10 %
Сероводород

(H2S)

электрохимический

сенсор

0 – 10 мг/м3 ± 1 мг/м3 - контроль

от 0,5 до 10 ПДК врз

10 – 100 мг/м3 - ± 10 %
Аммиак

(NH3)

электрохимический

сенсор

0 – 10 мг/м3 ± 2 мг/м3 - контроль

от 0,5 до 10 ПДК врз

10 – 100 мг/м3 - ± 20 %

Примечание – НКПР – нижний концентрационный предел распространения пламени.

1.3.2 Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности, не должен превышать 0,5.
1.3.3 Газоанализаторы должны быть оснащены устройствами световой и звуковой сигнализации и иметь два перестраиваемых порога срабатывания сигнализации по каждому измерительному каналу в пределах:

  • по каналу "горючие компоненты" от 5 до 45 % НКПР;
  • по остальным каналам от 5 до 95 % диапазона измерений.

1.3.4 Предел допускаемой погрешности срабатывания сигнализации в долях предела допускаемой основной погрешности, не должен превышать 0,2.
    1.3.5 Время срабатывания сигнализации по каналу "горючие компоненты" не должно превышать 15 сек.
    1.3.6 Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочих условиях, в долях предела допускаемой основной погрешности, не должен превышать 0,5.
    1.3.7 Предел допускаемой дополнительной погрешности от изменения атмосферного давления в рабочих условиях, в долях предела допускаемой основной погрешности, не должен превышать 0,2.
    1.3.8 Предел допускаемой дополнительной погрешности от изменения влагосодержания анализируемой газовой среды в рабочих условиях, в долях предела допускаемой основной погрешности, не должен превышать 0,2.
    1.3.9 Предел допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси в долях предела допускаемой основной погрешности, не должен превышать 1,0.
    1.3.10 Уровень звукового давления, создаваемого газоанализатором при срабатывании сигнализации, должен быть не менее 80 дБ на расстоянии 1 м по оси.
    1.3.11 Время прогрева должно быть не более 180 с.
    1.3.12 Время непрерывной работы газоанализаторов без подзарядки аккумулятора должно быть:

  • при температуре окружающего воздуха не ниже 0 ОС не менее 20 ч;
  • при температуре окружающего воздуха не ниже минус 15 ОС не менее 6 ч;
  • при температуре окружающего воздуха не ниже минус 30 ОС не менее 3 ч.
    Время заряда аккумулятора должно быть не более 8 ч.

1.3.13 Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний должен быть не менее 90 суток.
    1.3.14 Газоанализаторы должны быть устойчивы к воздействию вибрации с частотой до 25 Гц и амплитудой до 0,1 мм.
    1.3.15 Газоанализаторы в упаковке для транспортирования должны выдерживать без повреждения воздействие температуры окружающей среды от минус 20 до плюс 50 °С при относительной влажности до 80 %.
    1.3.16 Газоанализаторы в упаковке для транспортирования должны выдерживать без повреждения воздействие относительной влажности окружающей среды до 100 % при температуре 25 °С и более низких температурах с конденсацией влаги.
    1.3.17 Газоанализаторы в упаковке для транспортирования должны выдерживать без повреждения воздействие транспортной тряски с ускорением 30 м/с2 при частоте от 10 до 120 ударов в минуту.

1.4 Комплектность

Комплектность поставки газоанализаторов «МОНОЛИТ-2» приведена в таблицах 2.1 и 2.2.

Таблица 2.1. Базовый комплект поставки

№ п/п Наименование Кол-во
1 Газоанализатор «МОНОЛИТ-2», без принтера 1 шт.
2 Блок питания / зарядное устройство 1 шт.
3 Сумка для транспортировки прибора и принадлежностей, утепленная кожаная 1 шт.
4 Чехол с ремнем для переноски прибора, матерчатый 1 шт.
5 Комплект запасных полотен для внешнего фильтра очистки пробы 1 шт.
6 Комплект документации:

- руководство по эксплуатации;

- методика поверки



1 экз.

1 экз.

Таблица 2.2. Дополнительные элементы поставки

№ п/п Наименование
1 Телескопический пробоотборный зонд 750 мм в комплекте с пробоотборным шлангом 2 м
2 ИК-термопринтер с батарейками и комплектом запасной бумагой (уп. 8 шт.)
3 Градуировочные газовые смеси в баллонах под давлением
4 Генераторы газовых смесей
5 Источники микропотока газов

Сделать заказ и запросить дополнительную информацию по МОНОЛИТ-2 Вы можете здесь.
