Стационарный газоанализатор кислорода СГК-101М

Назначение:

Газоанализатор кислорода СКГ 101М предназначен для непрерывного измерения объемного содержания кислорода в газовых смесях и передачи данных на регистрирующие приборы в виде токового сигнала и на персональный компьютер (далее - ПК) по каналу RS-485.

Краткое описание:

Принцип действия газоанализатора основан на измерении ЭДС чувствительного элемента (твердоэлектролитного датчика), возникающей вследствие различия парциальных давлений кислорода в сравнительной и анализируемых газовых смесях. Конструктивно газоанализаторы состоят из измерительной камеры со встроенным датчиком кислорода, соединенной с пробоотборным зондом, и измерительного блока, в котором размещается измерительный модуль.

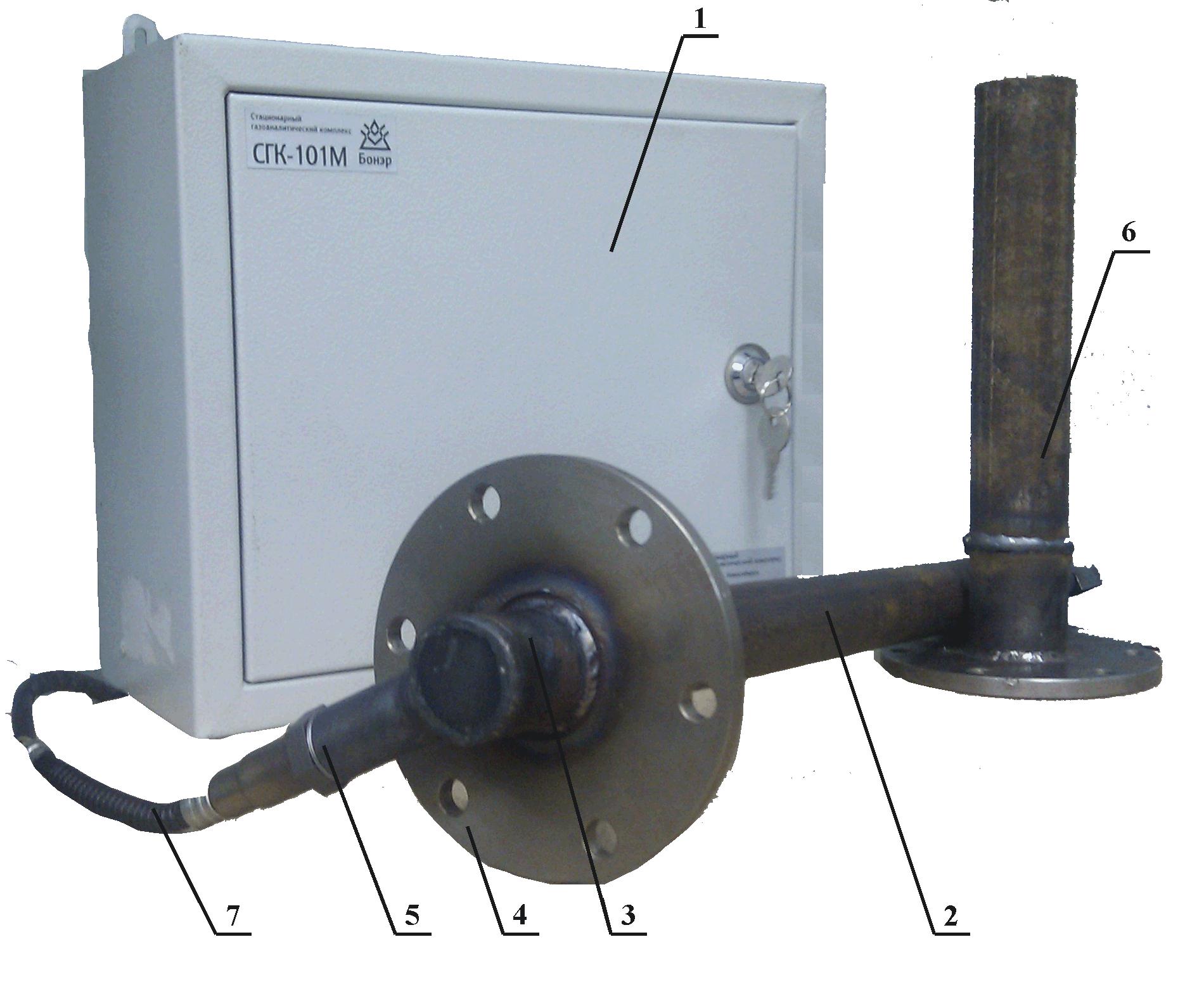

Газоанализатор состоит из измерительной камеры (3) со встроенным датчиком кислорода (5), соединенной с  пробоотборным зондом (2) и  измерительного блока в прочном металлическом  шкафу (1), фланца (4), переходного патрубка (6), соединительного кабеля (7).

Технические характеристики:
Диапазон измерения концентраций, % 0-21
Пределы допускаемой основной абсолютной погрешности в диапазоне измерения объемной доли кислорода (0-5) % (?0), % ± 0,2
Пределы допускаемой основной относительной погрешности в диапазоне измерения объемной доли кислорода (5-21) % (?0), % ± 5
Время установления показаний, с, не более 10
Температура анализируемого газового потока, °С 0-800
Запыленность анализируемого газового потока, г/м3, не более 30
Влажность анализируемого газового потока, % 0-100

Скорость потока анализируемой среды в газоходе, м/с

2-15
Выходной сигнал при сопротивлении нагрузки (0-2,5) кОм, мА 4-20
Время прогрева газоанализатора, мин, не более 40
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В 220
Потребляемая мощность, В·А, не более 60

Габаритные размеры блока измерительного (длина х ширина х высота), мм, не более

260х220х160

Измерительная камера со встроенным датчиком кислорода  (диаметр, длина), мм

36, 40
Длина погружаемой части пробоотборного зонда, мм, не более 2000
Масса блока измерительного, кг, не более 5,5
Масса измерительной камеры со встроенным датчиком кислорода, кг, не более 6
Допустимая производственная вибрация:
- с частотой, Гц, не более 25
- амплитудой, мм, не более 0,1

Рабочие условия эксплуатации:



- температура окружающей среды, °С

5-45

- относительная влажность окружающего воздуха при температуре 35 °С, %, не более

80
- атмосферное давление, мм рт. ст. 630-800
Вероятность безотказной работы за 1000 ч, не менее 0,95
Средняя наработка на отказ, ч, не менее 4000
Средний срок службы, лет, не менее 5
