СГК-509

Стационарный газоаналитический комплекс СГК-509

Предназначен для непрерывного контроля параметров уходящих газов

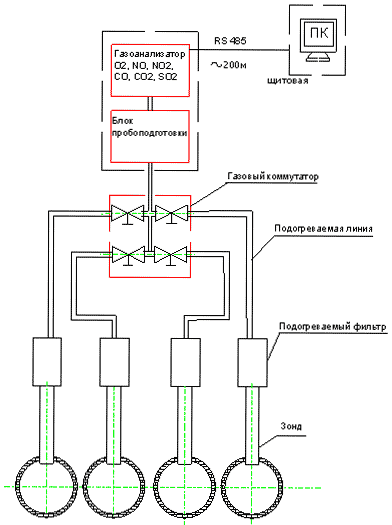

Стационарный газоаналитический комплекс (СГК) состоит из измерительного блока, куда входит газоанализатор и блок пробоподготовки,  блока регистрации с ПК, зонда, фильтра, линии транспортировки пробы. Газовый коммутатор дает возможность одновременно вести контроль на нескольких котлах.

Данные выводятся на компьютер в графическом и цифровом виде. Результаты измерений можно распечатать на принтере.

• Непрерывное измерение концентрации уходящих газов
• Выдача отчетности по выбросам вредных веществ с помощью системы сбора и обработки данных
• Экономия топлива, которая достигается поддержанием соотношения воздух/топливо на оптимальном уровне
• Возможность измерения экстремальных концентраций в уходящих газах
• Приемлемая цена, быстрая окупаемость комплекса

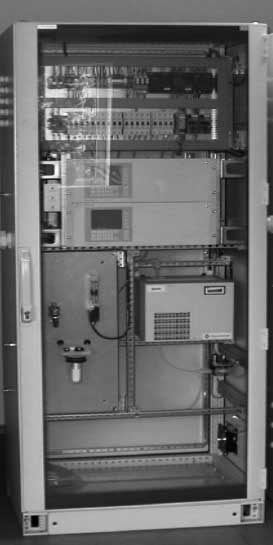

На данной фотографии в качестве примера приведен внешний вид шкафа с смонтированной в нем газоаналитической системой. Предлагаемое решение может отличаться составом и расположением элементов пробоподготовки в шкафу.

• Верхняя часть шкафа – лампа освещения, автоматы, клемные колодки.
• Средняя часть – анализатор, конвертер окислов азота
• Нижняя часть ( монтаж на панели) – система пробоподготовки
• Выводы газовых коммуникаций – фитинги «Swegelog 6/5 mm» расположение по спецификации заказчика
• Нагреватель системы контроля температуры – в нижней части шкафа
• Вход системы вентиляции (с фильтром) – на одной из боковых панелей

Диапазон измеряемых концентраций

СО  ………………… 0-2000 ppm

СО₂…………………   0-18% об

SO₂………………… 0-2000 ppm

NO ………………… 0-2000 ppm

NO₂ ………………… 0-2000 ppm

О2   ………………… 0-21% об

СН₄………………… 0-2000 ppm

Дополнительно регистрируются:

• температура уходящих газов
• разрежение в газоходе
• рассчитывается коэффициент избытка воздуха

В основе принципа измерений заложено использование точной фотометрии в ИК - области спектра в сочетании с экстрактивным принципом.

Проба отбирается из газохода с помощью пробоотборного  устройства, имеющего пробоотборный зонд и две ступени фильтрации. Длина первого фильтра составляет 500 мм, второго 150 м, температура внешних фильтров регулируется с помощью контроллеров. Оба фильтра очищаются от пыли методом обратной продувки.

Из каждого пробоотборного устройства проба подается в шкаф с аналитической системой по специальной прогреваемой линии подачи пробы. Температура в линии регулируется с помощью независимого контроллера.

На входе в газоаналитическую систему  имеются электромагнитные клапаны, управляемых логическим контроллером. Внутренняя поверхность клапанов, которая соприкасается с пробой,  изготовлена из фторопласта.  Клапаны служат для переключения потоков и проведения калибровки анализатора в выбранном пользователем режиме (полуавтоматическая, ручная).

После прохождения клапанов проба поступает в блок охлаждения, в котором происходит отделение избыточной воды. Конденсат удаляется автоматически с помощью перистальтического насоса.

Температура блока охлаждения непрерывно контролируется. Блок имеет дискретный выходной сигнал превышения установленной температуры.

После прохождения блока охлаждения,  проба с помощью высокопроизводительного устойчивого к коррозии побудителя расхода подается через расходомер в с дискретным выходом непосредственно в измерительный тракт.

Измерительный тракт включает конвертер окислов азота и инфракрасный фотометр ULTRAMAT 23 с электрохимическим сенсором кислорода.

Для управления системой анализа используется логический контроллер, который осуществляет следующие функции:

• - управление клапанами для осуществления последовательного переключения потоков и для включения калибровки в выбранном заказчиком режиме;
• - контроль сигналов статуса всех элементов пробоотбора и пробоподготовки и формирование общего сигнала статуса системы
