АСУТП - автоматизированная система управления технологическими процессами

Автоматизированная система управления технологическими процессами АСУ ТП (далее АСУТП) предназначена  для комплексного управления технологическими процессами предприятия.

Классическая схема организации автоматизации предприятия:

  1. Выделение отдельных, функционально законченных участков предприятия, подлежащих автоматизации.
  2. Выделение отдельных процессов для конкретного участка производства, подлежащего  автоматизации.
  3. Выбор датчиков и исполнительных механизмов для каждого из процессов
  4. Выбор электронного модуля управления процессом (МУП-подчиненный,) для каждого из процессов.
  5. Выбор электронного модуля общего управления(МОУ - мастер), к которому по сети(например MODBUS)   подключаются все модули МУП, и который ведет общую координацию управления процессами соответствующего участка производства.
  6. Выполнение пунктов 2...6 для каждого из выделенных участков
  7. Выбор электронного модуля общей координации МОК, для координации  работы всех участков производства, и к которому по сети(например MODBUS) подключаются все модули МОУ.
  8. Модуль МОК подключается к ЭВМ(пульт оператора).
  9. В соответствии с заданным алгоритмом управления процессом разрабатывается управляющая  программа для каждого из модулей МУП, управляющих соответствующими процессами.
  10. Разрабатывается ОРС-сервер АСУТП(приложение для ЭВМ, которое обменивается данными через модули МОК ,МОУ со всеми модулями МУП, управляющими процессами.
  11. Разрабатывается клиентское приложение(сетевое, как правило на специальном программном инструменте: SCADA-система). Клиентское приложение, взаимодействуя с OPC-сервером АСУТП(в соответствии со стандартом OPC) осуществляет координацию работы АСУТП,  наглядную визуализацию(мнемосхемы, графикии пр.), архивирование данных и прочее.

АСУТП должна быть оптимальной по соотношению цена/качество и функциональным возможностям.

Составные части АСУТП:
  • Датчики и исполнительные механизмы
  • Модули управления процессом МУП(подчиненные), предназначенный для управления конкретным процессом участка производства. Количество МУП определяется количеством процессов участка производства, подлежащих автоматизации.
  • Модули общего управления процессами МОУ(мастер/подчиненный), предназначенные для координации работы модулей управления процессами МУП соответствующего участка производства. Количество МОУ определяется количеством участков производства, подлежащих автоматизации.
  • Модуль общей координации  МОК(мастер/подчиненный), предназначенные для координации работы всех участков производства.
  • ЭВМ(пульт оператора) .
  • Программное обеспечение ПО включает: управляющие программы модулей МУП, МОУ, МОК(нижний уровень),  ОPC-сервер АСУТП, клиентское приложение АСУТП(верхний уровень).

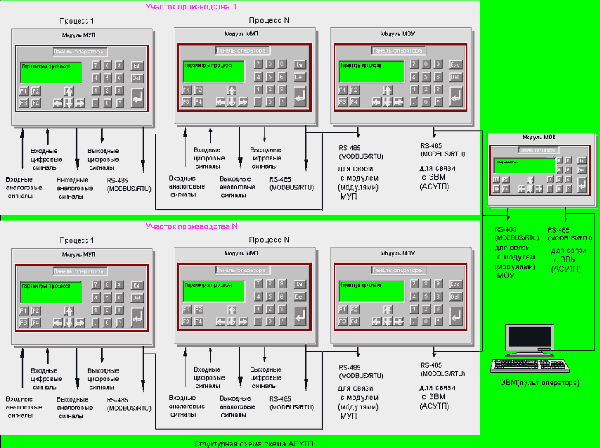

Структурная схема АСУТП

Структурная схема АСУТП

Примеры применения АСУТП

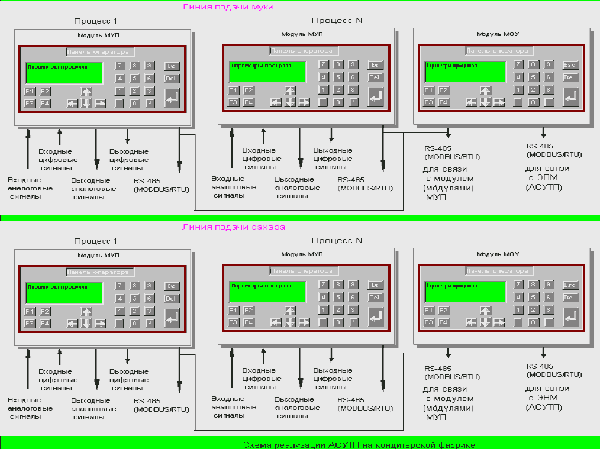

Пример реализации АСУТП на кондитерской фабрике

Пример применения АСУТП


Сделать заказ и запросить дополнительную информацию по АСУТП Вы можете здесь.
