ШЗТ-МТ-051


Продукция > Функциональная аппаратура > ШЗТ-МТ-051

Шкафы релейной защиты и автоматики для подстанций 110 кВ

Шкафы релейной защиты и автоматики - это комплексная защита и техническое превосходство, надежность и стабильная работа электрических сетей, душевное спокойствие при применении и уверенность в выбранном продукте. Мы гарантируем внимательный подход к каждому Заказчику, а также учет индивидуальных особенностей каждого проекта.

Наименование Назначение
ШЗТ-МТ Шкаф защиты и автоматики двухобмоточного трансформатора
ШАРНТ -МТ Шкаф регулирования напряжения силового трансформатора (автотрансформатора) под нагрузкой
ШВВ-МТ Шкаф защиты вводных выключателей
ШСВ-МТ Шкаф защиты и автоматики секционного выключателя
ШЗО-МТ Шкаф защиты ошиновки
ШОЗЛ-МТ Шкаф основной защиты линии
ШЗШ-МТ Шкаф защиты шин
ШРЗЛ-МТ Шкаф резервных защит линии и автоматики управления выключателем
ШОВ-МТ Шкаф защиты и автоматики обходного выключателя
ШУВ-МТ Шкаф автоматики и управления выключателем
ШТН-МТ Шкаф трансформатора напряжения
ШСИ-МТ Шкаф сбора и регистрации информации, сигнализации
ШЧР-МТ Шкаф автоматической частотной разгрузки
ШЗБК-МТ Шкаф защиты и автоматики управления выключателем конденсаторной батареи 110 кВ

Соответствие СТО 56947007-29.120.70.042-2010

1. Комплектная компоновка шкафа

В основу шкафа заложена концепция комплектной компоновки. Комплект - это логически законченная часть РЗА элемента подстанции, разработанная в строгом соответствии с национальными стандартами РФ.

Конструкция, состоящая из комплектов защит обеспечивает:

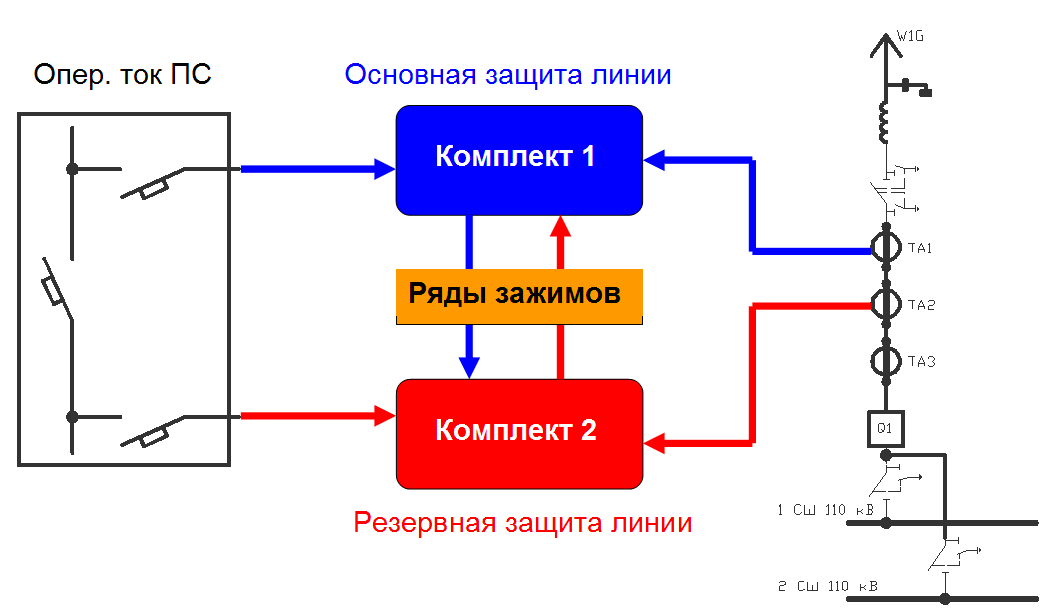

  • Функциональное деление

Функциональное деление позволяет строго разграничить электрические цепи, делая комплекты защит независимыми друг от друга и простыми для понимания, повышая надежность защиты и автоматики присоединения. Функциональное деление рядов зажимов обеспечивает удобство и душевный комфорт при обслуживании шкафа, сокращает время при монтаже и производстве пусконаладочных работ.

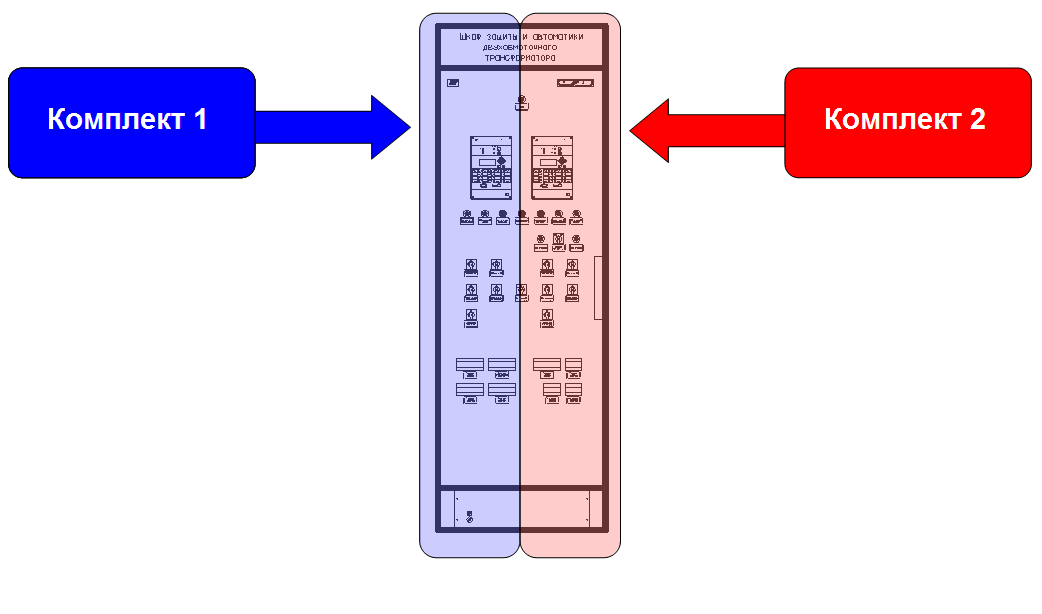

  • Конструктивное деление на зоны обслуживания

Конструктивное деление позволяет выделить область, в пределах которой могут производиться работы по обслуживанию комплекта РЗА. Такой подход облегчает работу эксплуатационного и оперативного персонала, минимизирует ошибки при выполнении производства работ по вводу в эксплуатацию или обслуживанию. Конструктивное деление на зоны обслуживания гармонично дополняет принцип функционального деления.

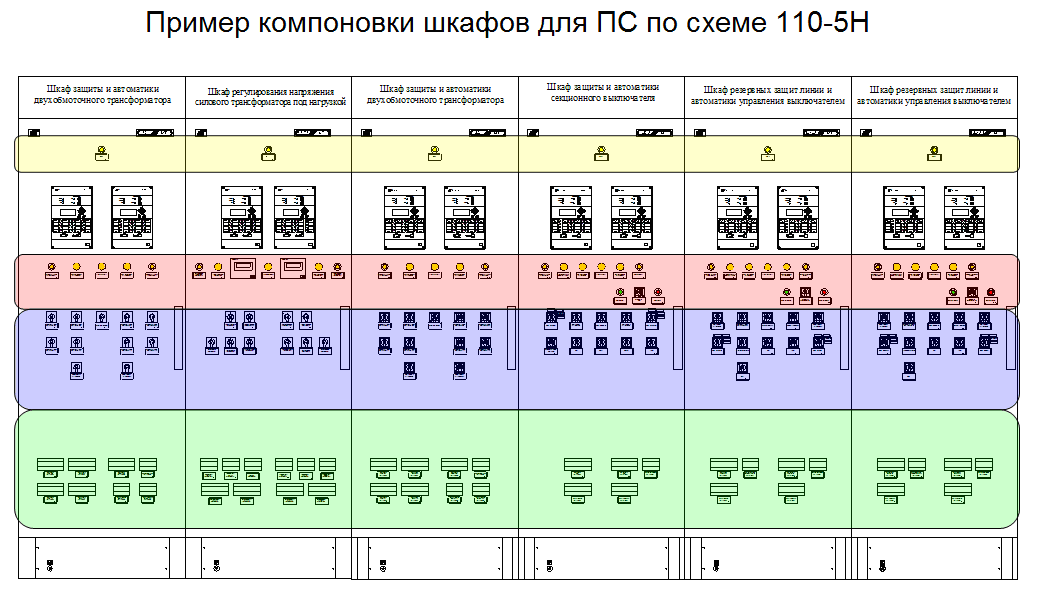

2. Компоновки фасада с разделением на горизонтальные зоны назначения элементов.

3. Применение только высококачественной комплектации.

  • возможность удобного подключения измерительных приборов к измерительным цепям
  • все клеммы входных и выходных сигналов выполняются с размыкателями
  • возможность удобного расключения проводов на рядах зажимов
  • удобство при обслуживании шкафа: двусторонние, односторонние
  • наличие смотровых окон позволяют вести визуальный осмотр без открытия двери шкафа
  • эргономичное расположение устройств комплектующих, что повышает удобство при обслуживании
  • продуманная прокладка проводов

4. Изготовление шкафа на основе цифровых устройств релейной защиты нового поколения.

Применение модернизированных цифровых устройств релейной защиты, выполненных на современной элементной базе обеспечивает:

  • выполнение функций защиты и автоматики
  • измерение, регистрацию, сигнализацию
  • применение надежных и проверенных решений


Сделать заказ и запросить дополнительную информацию по ШЗТ-МТ-051 Вы можете здесь.
