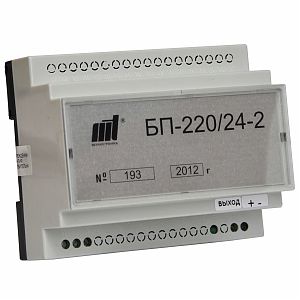

Блок питания БП-220/24-2

Блок питания БП 220/24-2 (далее – БП) предназначен для работы с аппаратурой релейной защиты и автоматики.

БП осуществляет преобразование входного напряжения постоянного, переменного или пульсирующего (выпрямленного) тока в диапазоне от 66 до 264 В в стабилизированное напряжение постоянного тока 24 В.

БП предназначен для работы в непрерывном режиме.

Полное условное наименование (код заказа)
Блок питания БП 220/24-2

Входные параметры

  • Рабочий диапазон входного напряжения постоянного, переменного (частотой 50 Гц или 60 Гц) или пульсирующего (выпрямленного) тока – от 66 до 264 В.
  • Полярность входного напряжения постоянного или выпрямленного тока может быть любой.
  • Уровень пульсаций на входе, в сумме со средним напряжением, не должен выходить за границы рабочего диапазона входного напряжения.
  • Устойчивость к входному перенапряжению – не более 400 В в течение 1 минуты.
  • Потребляемая мощность от сети постоянного тока – не более 13 Вт.
  • Пусковой ток – не более 20 А в течение 5 мс. 2.2

Выходные параметры

  • Номинальное выходное напряжение – 24 В.
  • Допустимое отклонение выходного напряжения от номинального – ± 5 %.
  • Амплитуда пульсаций выходного напряжения – не более 200 мВ.
  • Время установления выходного напряжения – не более 400 мс.
  • Максимальная выходная мощность – 10 Вт.
  • Допустимая емкость нагрузки – не более 3300 мкФ.
  • Ток срабатывания электронной защиты – от 450 до 700 мА.

Параметры конструкции

  • Масса – не более 0,2 кг.
  • Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96:

- по корпусу – IP30;

- по соединителям – IP00.

  • Способ крепления – металлическая рейка ТН35 ГОСТ Р МЭК 60715-2003 (DIN- рейка).

Электрическая изоляция

  • Входные и выходные цепи БП изолированы между собой и относительно кон- такта рабочего заземления.
  • Электрическое сопротивление изоляции между изолированными цепями – не менее:

– 100 МОм – при нормальных климатических условиях;

– 1 МОм – при относительной влажности (98 ± 3) % и температуре окружающего воздуха (25 ± 3) °С.

  • Изоляция между изолированными цепями выдерживает при нормальных клима- тических условиях:

– испытательное переменное напряжение с действующим значением 2,5 кВ и частотой 50 Гц в течение 1 минуты;

– испытательное импульсное напряжение – три положительных и три отрицательных импульса с амплитудой 5,0 кВ, длительностью фронта 1,2 мкс, длительностью полуспада 50 мкс, с интервалом между импульсами не менее 5 с.

Условия эксплуатации

  • Климатические условия:

– температура окружающего воздуха – от минус 40 до плюс 55 °С;

– относительная влажность воздуха – до 98 % при температуре плюс 25 °С и более низких температурах без конденсации влаги;

– выпадение инея с последующим оттаиванием;

– атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.);

– высота установки над уровнем моря - не более 2000 м.

  • Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы.
  • Место установки должно быть защищено от попадания атмосферных осадков, конденсации влаги, воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от воздействия прямого солнечного излучения.
  • БП устойчив к воздействию внешних механических факторов, соответствующих группе механического исполнения М7 по ГОСТ 17516.1-90.
  • БП устойчив к землетрясениям интенсивностью 9 балов по MSK-64 при уровне установки над нулевой отметкой на высоте до 10 м по ГОСТ 17516.1-90.
  • БП соответствует II категории сейсмостойкости по НП-031-01.

Электромагнитная совместимость

  • По устойчивости к электромагнитным помехам БП согласно ГОСТ Р 50746-2000 соответствует группе исполнения III, критерий качества функционирования – А. БП устойчив к воздействию электромагнитных помех в соответствии с ГОСТ Р 51317.6.5-2000 и таблицей 1 на стр. 5 руководства по эксплуатации.
  • Напряжения индустриальных радиопомех дБ (относительно 1 мкВ), создаваемые БП в цепях электропитания переменного тока, должны соответствовать нормам для оборудования класса А по ГОСТ Р 51318.22-99

в полосе частот от 0,15 до 0,5 МГц:

квазипиковое значение…….............................................79 дБ

среднее значение…………..........................................66 дБ,

а в полосе частот от 0,5 до 30 МГц:

квазипиковое значение……….........................................73 дБ

среднее значение……………...........................................60 дБ.

  • Напряженность поля индустриальных радиопомех дБ (относительно 1 мкВ/м), создаваемая БП на измерительной площадке при измерительном расстоянии 10 м соответствует нормам для оборудования класса А группа 1 по ГОСТ Р 51318.11-2006

в полосе частот:

от 30 до 230 МГц …….......................................................40 дБ

от 230 до 1000 МГц ……...................................................47 дБ.
