Система контроля изоляции фидеров постоянного тока СКИФ

   Система контроля изоляции фидеров СКИФ для поиска места замыкания на "землю" в сетях постоянного тока предназначена для автоматического поиска места повреждения изоляции в сети постоянного тока без отключения потребителей сети.
   Система контроля изоляции фидеров позволяет эксплуатационному персоналу автоматически определить фидер, питающий поврежденный участок, а на периферии сети – панель, ячейку, провод и т.п. с нарушенной изоляцией.
   Контроль изоляции постоянного тока состоит из:
   - стационарного "СКИФ-С", который устанавливается на щите постоянного тока и автоматически с помощью электромагнитных датчиков тока (ЭДМ) определяет поврежденное присоединение (фидер) и секцию шин ЩПТ;
   - переносного "СКИФ-П", в виде специализированного прибора для ручного поиска местоположения дефекта изоляции.
     Система изготавливается двух типоразмеров:
   – "СКИФ-1" с количеством датчиков от 20 штук до 60 штук;
   – "СКИФ-2" с количеством датчиков от 60 штук до 100 штук.
   Система может поставляться в отдельном шкафу с необходимыми автоматическими выключателями, клеммами и монтажом.
   "СКИФ" может быть включен систему АСУ ТП энергообъекта.
   "СКИФ-С" предназначен для автоматического определения поврежденного фидера и секции шин постоянного тока.
   Обеспечивает:
   – автоматическую перенастройку при изменении ёмкости контролируемой сети;
   – цифровую настройку уставок и аналоговых сигналов по фидерам (опорного напряжения, тока фидера и cos f);
   – наложение опорного напряжения на контролируемую сеть;
   – организацию опроса ЭМД;
   – цифровую обработку аналоговых сигналов с выводом на ЖК дисплей фидеров с пониженной изоляцией;
   – сигнализацию снижения изоляции на фидере;
   – связь с верхним уровнем энергообъекта по интерфейсу RS232-RS485 с протоколом Modbas RTU.
   Сервисная программа СКИФ-С (ISOL Control 1.2) предназначена для:
   – кодировки фидеров (номер датчика, проектное обозначение панели и коммутационного аппарата фидера);
   – контроля состояния системы;
   – выборочного контроля величин сопротивления изоляции или токов утечки по присоединениям сети постоянного тока.

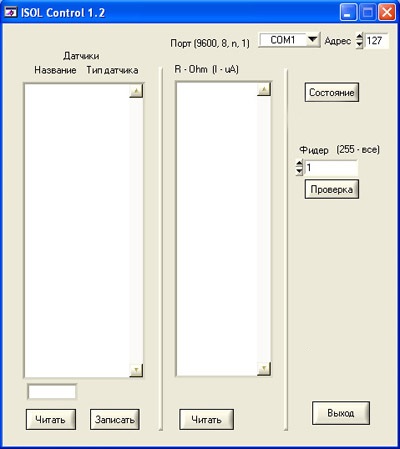

Программный комплекс СКИФ


"Сервисная программа СКИФ".

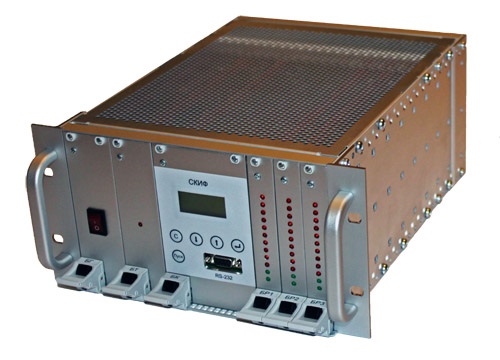

Стационарное утройство контроля изоляции постоянного тока


"СКИФ-С".


"СКИФ-П" обеспечивает возможность ускоренного поиска непосредственного места замыкания на землю в контролируемой сети с цифровой индикацией на ЖК дисплее величин опорного напряжения, тока и сопротивления изоляции присоединения.

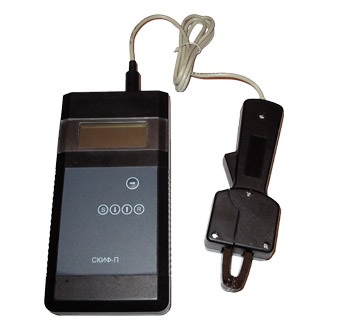

Переносное устройство контроля изоляции постоянного тока


"СКИФ-П".

   Примечание!
   СКИФ-П без СКИФ-С использоваться не может.

"ЭМД" обеспечивают функцию измерительных трансформаторов тока и осуществляют гальваническую развязку.

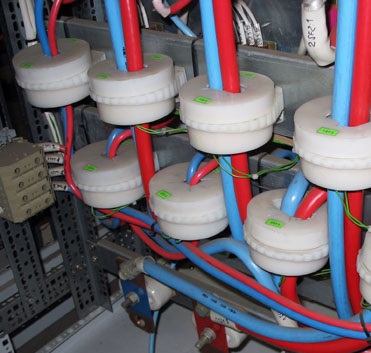

Электромагнитный датчик тока контроля изоляции постоянного тока


"ЭМД".

Технические параметры системы контроля изоляции фидеров постоянного тока:


п/п

Наименование параметра

Значение

СКИФ-1С (стационарный)

СКИФ-2С (стационарный)

СКИФ-П (переносной)

1

Напряжение питания, В

~220
+10% / -15%

~220
+10% / -15%

- 4х1,5 ±10%

2

Потребляемая мощность, не более, ВА

40

40

1

3

Номинальное напряжение контролируемой сети постоянного тока, не более, В

220
+10% / -15%

220
+10% / -15%

220
+10% / -15%

4

Диапазон регулирования напряжения генератора опорного напряжения, В

0 - 60

0 - 60

--

5

Предельное селективно определяемое снижение сопротивления изоляции, не более, кОм

50

50

50

6

Максимальная емкость контролируемой сети, не более, мкФ

30

30

--

7

Максимальная емкость контролируемого фидера, не более, мкФ

2

2

--

8

Максимальная емкость периферийных участков (панели, ячейки, провода), не более, мкФ

--

--

2

9

Число автоматически контролируемых фидеров, не более, шт.

60

100

--

10

Габаритные размеры,
(высота, ширина, глубина), мм

132x270x338

132x376x338

195x100x44

11

Масса, не более, кг

4

5

1

Система СКИФ может поставляться в отдельном шкафу с автоматическими выключателями,
приборами и с выполненным монтажом.

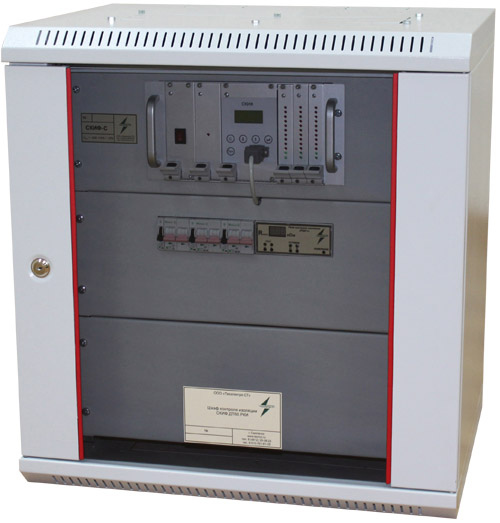

Система СКИФ в отдельном шкафу с автоматическими выключателями, приборами и с выполненным монтажом.
