Трехфазный вольтамперфазометр ВФМ-3
Назначение
Вольтамперфазометр ВФМ-3 – малогабаритный
полностью автоматизированный универсальный
прибор. Предназначен для измерения действующего
значения трех фазных и трех линейных напряжений
и действующего значения силы трех переменных
токов с одновременным вычислением активной,
реактивной и полной мощностей в трех цепях,
измерения частоты, угла сдвига фаз между токами
и напряжениями одноименных фаз.

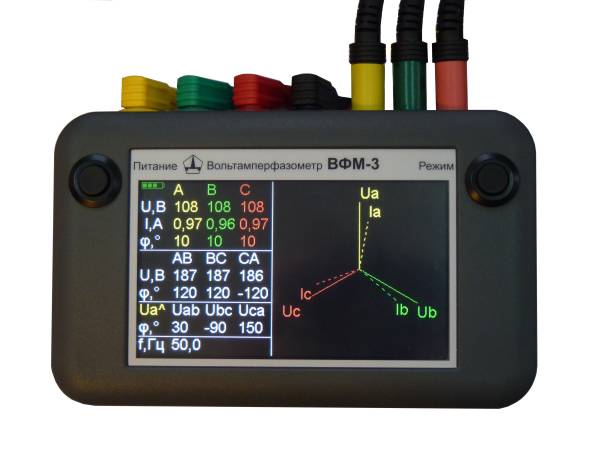

Прибор выводит на дисплей графическое
изображение векторной диаграммы контролируемой
цепи.
ВФМ-3 может применяться при комплексных
испытаниях защит генераторов, трансформаторов,
линий, в цепях трансформаторов тока и
напряжения, наладки фазочувствительных схем
релейной защиты и др.
Отличительные особенности прибора
- Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров.

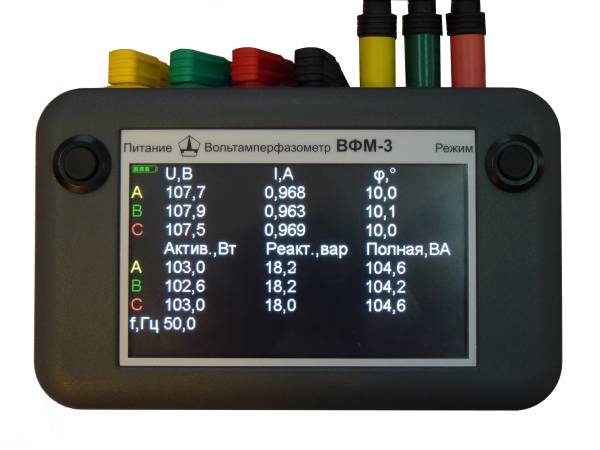

- На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, может выводиться векторная диаграмма.
- Измерение силы переменного тока в пределах 0...50 мА без разрыва цепи. При этом абсолютная погрешность не превышает ±1 мА.
- Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более - в пределах ±1 град, при токе 15 мА - не более ±3 град.
- Переноска в сумке осуществляется при воткнутых в измерительный блок проводах. Для перехода в рабочее положение не требуется втыкать разъемы, достаточно просто открыть сумку.
Технические характеристики
Диапазон измерения
- действующего значения напряжения переменного тока, В 0...460.0
- действующего значения силы переменного тока, А 0...30.00
- угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град -180...+180
- активной (реактивной) мощности, Вт (вар) 0...13800
- частоты напряжения и силы переменного тока, Гц 45...65
Предел допускаемой относительной погрешности измерения:
- действующего значения напряжения переменного тока ± [0,2+0,01(Uк /Uи -1)]% ± 1 мзр
- действующего значения силы переменного тока ± [0,7+0,005(Iк /Iи -1)]% ± 1 мзр
- частоты напряжения и силы переменного тока ± 0,1%
- Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град ± 1
- Входное сопротивление каналов напряжения, MОм, не менее 1
- Раскрытие магнитопровода токоизмерительных клещей, мм 16 ± 0,5
- Прибор определяет порядок чередования фаз в трехфазной системе.
- Питание от четырех аккумуляторов или элементов питания габарита АА
- Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч 8 часов.
- Масса без принадлежностей, не более 0,3 кг
- Масса с принадлежностями 2.5 кг
- Габариты сумки для переноски, не более 280х225х240 мм
Прибор предназначен для эксплуатации в следующих условиях:
- температура окружающей среды -20...+55 °С;
- относительная влажность воздуха (без конденсации влаги), не более80 % при 25 °С;
- атмосферное давление 84...106,7 кПа;
Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением 480х272 пиксел.
Комплект поставки
- Измерительный прибор 1 шт.

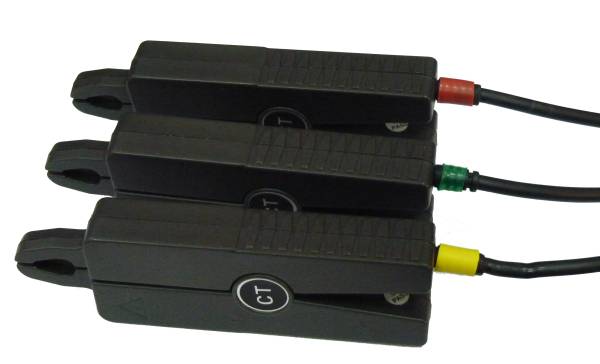

- Токовые клещи со шнуром для подключения 3 шт.
- Щупы с проводами для измерения напряжения 4 шт.
- Блок питания 1 шт.
- Руководство по эксплуатации и паспорт 1 шт.
- Сумка для переноски прибора и принадлежностей 1 шт.
Прибор комплектуется токовыми клещами CR-008.
