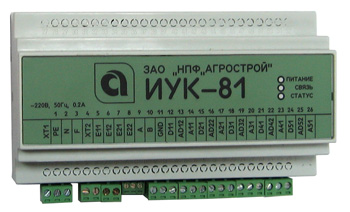

Контроллер ИУК-81


Описание:

Контроллеры серии ИУК-51 и ИУК-81 применяются для создания систем автоматизированного управления технологическим оборудованием и систем обеспечения пожарной безопасности.

Контроллер применяется как модуль ввода-вывода. Управление контроллерами осуществляется по интерфейсу RS-485. Протокол передачи данных ModBus-RTU, режим Slave.

Контроллер устанавливается на DIN рейке 35 мм и имеет стандартный размер 6 или 9 модулей. Контроллер не требует внешнего блока питания, так как оснащен встроенным блоком питания ~220В.

Релейные выходы позволяют без промежуточного реле управлять оборудованием 220В. Защита релейного выхода обеспечивается применением встроенной демпфирующей RC-цепочки.

Контроллер имеет встроенный блок для питания всех аналоговых и дискретных входов. Питание аналоговых входов контроллера программно управляемо, что необходимо для сброса пожарных извещателей или защитного отключения входа при коротком замыкании. Все входы контроллера защищены от помех.

Контроллер имеет сертификат пожарной безопасности. Гарантия на контроллер 24 месяца.

Модификации контроллеров серии ИУК-51 и ИУК-81:

Модификация Дискрет. входы Аналогов. входы Выходы
ИУК-51Д 6 шт. - 2 шт.
ИУК-51В - - 8 шт.
ИУК-51А - 6 шт. 2 шт.
ИУК-51АДВ 2 шт. 4 шт. 2 шт.
ИУК-81 5 шт. аналогов-дискретных входов 2 шт.



Технические данные
Тип аналогового входа Сигнал постоянного тока 4-20 мА
Нагрузочное сопротивление 133 Ом
Точность 1%
Тип дискретного входа Контактный или транзисторный ключ, с сопротивлением в замкнутом состоянии не более 500 Ом, в разомкнутом - не менее 100 кОм, способный коммутировать ток 10 мА при напряжении 24 В
Гальваническая изоляция между каналами и от схемы контроллера: 2.5 кВ (ИУК-51Д)
Источник питания дискретных и аналоговых входов Встроенный, 24 В, 5 Вт
Программно управляемый для входов:
Каждый вход отдельно (ИУК-81)
Группами по 3 входа (серия ИУК-51)
Тип выхода * Дискретный релейный: нагрузочная способность 220 В, 50 Гц, 2 А при cos ? не менее 0.3;

Аналоговый выход: 0-10 В, максимальный выходной ток 1 мА, максимальное нагрузочное сопротивление 10 кОм;

Опто-семисторный выход: нагрузочная способность 220 В, 50 Гц, 1 А при cos ? не менее 0.7;

Транзисторный ключ: нагрузочная способность не более 36 В, максимальный ток 50 мА.
Последовательные интерфейсы 1 порт EIA/TIA-485(RS-485)
Гальваническая изоляция 1.5 кВ
Протокол передачи данных ModBus-RTU, режим Slave
Отключаемый терминатор 120 Ом
Параметры встроенного блока питания 220 В ±33%, 50 Гц, не более 7 Вт
Корпус IP31 по ГОСТ 14254

ИУК-51А,ИУК-51Д,ИУК-51АДВ:
Габарит 6 модулей DIN 43 880
Не более 106х106х60 мм

ИУК-51В, ИУК-81:
Габарит 9 модулей DIN 43 880
Не более 157х106х60 мм
Срок службы Не менее 10 лет
* По умолчанию поставляются с дискретными релейными выходами. По дополнительному заказу вместо дискретных релейных выходов могут быть установлены опто-семисторный выход 220 В, аналоговый выход 0-10 В или "сухой" транзисторный ключ.
