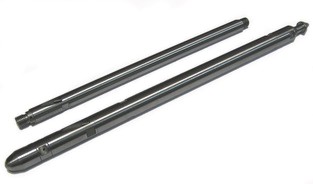

АМТ-10С Преобразователь давления и температуры измерительный автономный

АМТ-10С предназначен для измерения и регистрации значений давления и температуры при гидродинамических исследованиях бурящихся, эксплуатационных и нагнетательных скважин с гидростатическим давлением до 100 МПа и температурой до 125°С. Благодаря малым размерам может встраиваться в технологическое оборудование для исследования и разработки скважин (например, контейнеры К1, К2, К3).

АМТ-10С позволяет:
  • осуществлять запись КВД с качеством, достаточным для обработки их методом логарифмической производной;
  • повысить результативность исследований взаимодействующих скважин методом гидропрослушивания;
  • регистрировать быстропротекающие процессы, возникающие, например, при кумулятивной перфорации скважин, гидроразрыве пластов, гидроакустической обработке скважин, работе испытателей пластов на трубах и в других подобных случаях.
Отличительные особенности АМТ-10С:
  • три режима работы: прецизионный, экономичный и скоростной.
  • высокая разрешающая способность по давлению, сравнимая с кварцевыми манометрами;
  • высокая скорость работы (до 15 000 измерений в секунду);
  • малоинерционный внешний датчик температуры;
  • большой объем памяти;
  • высокая точность измерений;
  • алгоритм работы прибора задается специальной программой, состоящей из последовательно выполняющихся заданий, в которых задаются настройки работы каждого из каналов измерения и условия переключения между заданиями по времени, по значениям давления и температуры;
Технические характеристики
Верхний предел измерений давления(ВПИ), МПа (кг/см2) 16...100
Диапазон рабочих температур, °С -40...+85(125)1
Диапазон температур, в котором регламентируются метрологические характеристики, °C от 0 до 85
от 0 до 1251
Пределы допускаемой приведенной погрешности измерений давления, % от ВПИ ±0,1; ±0,15; ±0,25; ±0,5
Разрешающая способность по давлению, кг/см2 I - 0,0012
II - 0,004
III - 0,04
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C ±0,4
Разрешающая способность по температуре, °C I - 0,001
II - 0,005
III - 0,03
Постоянна времени датчика температуры по уровню 0,63 в воде, с 1
Объем памяти (давление+температура), млн. точек измерения I - 10
II - 10
III - 603
Дискретность измерений, с I - от 2 до 3600
II - от 1 до 3600
III - 100; 500; 1000; 2000; 3750; 7500; 150004
Внешний интерфейс USB 2.0 Full speed
Время чтения полностью заполненной памяти, не более, мин 30
Напряжение питания, В 7,2
full speed
Время чтения полностью заполненной памяти, с 700
Масса преобразователя, кг, не более:
- диаметром 20 мм
- диаметром 25 мм
- диаметром 32 мм

0,6
1,5
2
Масса утяжелителя3, кг, не более:
- прибор диаметром 20 мм
- прибор диаметром 25 мм
- прибор диаметром 32 мм

2,4
3,8
5,4
Габаритные размеры преобразователя (диаметр/длина), мм 20/3954
25/535
32/600
Габаритные размеры утяжелителя3 (диаметр/длина), мм 20/1000
25/1000
32/900
  1. Для преобразователя с кодом «М»;
  2. Режимы работы I - прецизионный; II - экономичный; III - скоростной;
  3. Время заполнения базовой памяти при частоте измерений 15000 раз в секунду, мин.;
  4. Частота измерений, раз в секунду.

Возможно исполнение в сероводородо- и кислотостойком корпусе (согласовывается при заказе).

Значения разрешающей способности и время автономной работы на одном комплекте элементов питания указаны для температуры окружающей среды 25°C.


Сделать заказ и запросить дополнительную информацию по АМТ-10С Вы можете здесь.
