ЛУ Ловитель устьевой
(захват устьевой)
ЛУ-01, ЛУ-02

Область применения

ЛУ предназначен для исключения аварийных ситуаций, связанных с полетом глубинного прибора вследствие обрыва скребковой проволоки при ударе его в процессе подъема о сальниковое устройство лубрикатора из-за неправильной работы счетчика глубины или ошибочных действий оператора.

Условия работы

ЛУ предназначен для работы в составе стандартного лубрикатора устьевого 65 х 21 (65 х 35), оснащенного сальниковым устройством (условный проход 65 мм, рабочее давление не более 21 (35) МПа).

ЛУ устанавливается в верхней части лубрикатора под сальниковым устройством.

Конструкция позволяет производить монтаж Ловителя с закрепленным на проволоке прибором (не обрезая проволоку).

Принцип действия

Принцип действия ЛУ заключается в надежной механической фиксации прибора за стандартный наконечник глубиного прибора диаметром 20 мм при его ударе о сальниковое устройство. Захваченный прибор извлекается из лубрикатора скважины вместе с ловителем. После этого прибор освобождается из удерживающего механизма ЛУ.

Исполнения

Ловитель имеет два варианта исполнения, отличающиеся способом крепления ЛУ в лубрикаторе, в зависимости от типа сальникового устройства лубрикатора:

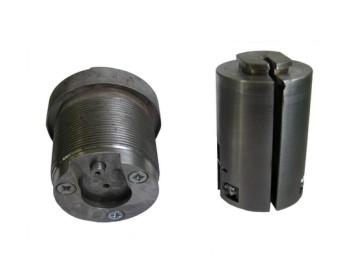

  • ЛУ-01 устанавливается внутри трубы лубрикатора и удерживается сверху благодаря наличию диаметрально выступающего буртика в верхней части корпуса ловителя (фото 1);
  • ЛУ-02 крепится к нижней части сальникового устройства лубрикатора (с доработкой), с помощью поворотного захвата, выполненного в верхнем торце корпуса ловителя (фото 2).

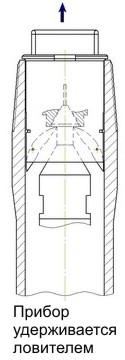

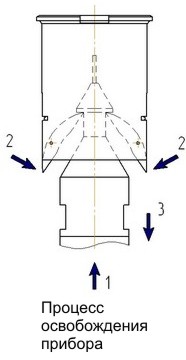

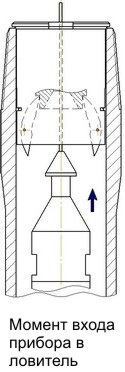

Работа с ловителем

Технические характеристики
Габаритные размеры (диаметр / длина), мм:
- ЛУ-01
- ЛУ-02

64 / 87,5
58 / 98
Масса, кг, не более
- ЛУ-01
- ЛУ-02

1,2
1,2
Масса с ЗИП, кг, не более
- ЛУ-01
- ЛУ-02

1,3
1,4
Средний срок службы, лет 5

ЛУ-01 и ЛУ-02 (в зависимости от типа сальникового устройства) рекомендован при заказе преобразователей АМТ.


Сделать заказ и запросить дополнительную информацию по ЛУ-01, ЛУ-02 Вы можете здесь.
