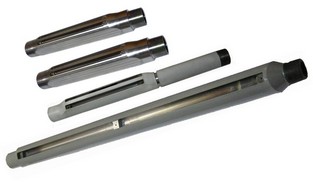

Контейнер для скважинных преобразователей

Область применения

Контейнер для скважинных преобразователей предназначен для крепления и надежного удержания одного или двух преобразователей (например, АМТ-10 диаметром 20 мм) в составе компоновки на насосно-компрессорных трубах в процессе проведения работ в нефтяных или газовых скважинах, предусматривающих контроль за изменением давления и температуры.

Исполнения

Исполнения контейнеров отличаются габаритными и присоединительными размерами, а также длиной и диаметром встраиваемых преобразователей.

Технические характеристики
Габаритные размеры (длина / ширина), мм:
- К1
- К1.2, К1.2.1
- К2
- К3, К3.2
- К3.1
- К5
- К3.3

1016 / 106
686 / 106
730 / 124
730 / 118
660 / 89
1600 / 107
730 / 85
Диаметр проходного сечения, мм:
- К1, К1.2
- К1.2.1
- К2, К3
- К3.1, К5
- К3.2
- K3.3

58
59,5
75,9
50
70,7
47
Резьба внутренняя ГОСТ 633-80:
- К1
- К2, К3, К3.2
- К1.2, К1.2.1, К3.1, К5
- K3.3

НКТ 73 мм*1
НКТ 89 мм*2
НКТ 73 мм*2
HKT 60 мм*1
Резьба наружная ГОСТ 633-80:
- К1, К2, К3, К3.2
- К1.2, К1.2.1, К3.1, К5
- K3.3

НКТ 89 мм*2
НКТ 73 мм*2
НКТ 60 мм*1
Материал контейнера сталь 40ХН2МА,
ГОСТ 4543-71
Предел текучести, МПа 930
Предел прочности, МПа 1080
Относительное удлинение, % 12
Группа прочности:
- по API 5СТ
- по ГОСТ 633-80

Р110
М
Масса, кг, не более:
- К1, К3.2
- К2
- К3
- К1.2, К1.2.1, К3.1
- К5
- K3.3

30
28
27
20
72
18
Количество устанавливаемых преобразователей*3 1 или 2
Максимальный наружный диаметр преобразователей для работы с контейнером, мм:
- К1, К1.2, К1.2.1, К2, К3, К3.1, К3.2, K3.3
- К5

20
32
Длина преобразователя для работы с контейнером, мм:
- К1, К1.2, К1.2.1, К2, К3, К3.1, К3.2, K3.3
- К5

395
630
  1. *1 с высаженными наружу концами
  2. *2 гладкая
  3. *3 в контейнер К3.1 устанавливается только один преобразователь
