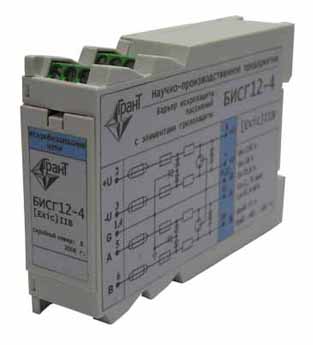

БИСГ 12-4 Барьер искрозащиты пассивный

Область применения

БИСГ12-4 используется для подключения искробезопасных 4-хпроводных преобразователей, расположенных во взрывоопасной зоне и работающих в составе систем автоматического контроля производственных процессов технологических установок нефтегазодобывающих и нефтеперерабатывающих предприятий, трубопроводного транспорта, предприятий теплоэнергетики, водоснабжения и прочих.

Техническое описание

БИСГ12-4 обеспечивает искробезопасность электрических цепей по четырем каналам, два из которых обеспечивают искробезопасность цепей питания, два других - цепей обмена информацией. Каждый канал барьера представляет собой защищенную предохранителем цепь, отводящую избыточную энергию. Шунтирующие диоды Зенера ограничивают напряжение, а последовательно включенный ограничительный резистор ограничивает ток в цепи опасной зоны. В каждом канале барьера предусмотрено наличие сменных дополнительных предохранителей, обеспечивающих защиту в случаях скачков напряжения. Они выбраны и расположены таким образом, чтобы сработать при недопустимом значении тока раньше основных предохранителей. Это продлевает срок службы барьера и обеспечивает значительную экономию.

Одним из преимуществ БИСГ12-4 является наличие защиты входных и выходных цепей барьера от грозовых помех и перенапряжений, благодаря чему отпадает необходимость в установке дополнительных устройств грозозащиты.

БИСГ12-4 устанавливается на стандартную DIN-рейку 35 мм.

БИСГ12-4 обеспечивает уровень взрывозащиты "взрывобезопасный" с видом взрывозащиты "искробезопасная электрическая цепь", имеет маркировку взрывозащиты «[Ехib]IIB» и предназначен для установки вне взрывоопасных зон.

Технические характеристики
Полярность неполярный
Количество каналов 4
Рабочее напряжение постоянного тока, В 12
Допустимое рабочее напряжение постоянного тока, В, не более 13,2
Напряжение постоянного тока или эффективное значение переменного Um, В, не более 250
Передаваемый через барьер постоянный ток, мА, не менее 18
Класс оборудования по способу защиты человека от поражения электрическим током I
Последовательное сопротивление одного канала барьера, Ом 27
Максимальное последовательное сопротивление одного канала барьера, Ом 41,5
Номинал сменного предохранителя, мА 50
Выходное напряжение U0, В, не более 16
Внешняя емкость (включая линию связи) С0, мкФ, не более 2,75
Внешняя индуктивность (включая линию связи) L0, мГн, не более 0,4
Относительная влажность при 35°C с конденсацией влаги, %, не более 95
Диапозон рабочих температур,°C -40... 85
Габаритные размеры (В х Ш х Г), мм 72 х 26 х 111
Масса, кг, не более 0,15
