ДУН-02 Датчик угла наклона

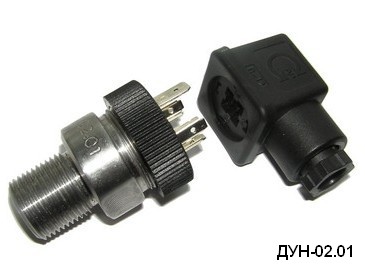

ДУН-02 с креплением на резьбу

ДУН-02 с креплением с помощью фланца

Область применения

Датчик угла наклона ДУН-02 предназначен для измерения углов наклона по двум горизонтальным осям относительно направления силы тяжести Земли и измерения угла вращения датчика (в случае расположения его оси вращения перпендикулярно направлению силы тяжести Земли). Полученная измерительная информация может быть запрошена по стандартному цифровому интерфейсу RS-485 и использована в системах управления, системах сбора данных и т.п.

Производственные и лабораторные установки различных областей промышленности; системы поддержания устойчивости промышленных установок, таких как подъемные краны, грузоподъемники, рабочие платформы; системы стабилизации положения различного промышленного оборудования; в качестве инклинометра.

Техническое описание

ДУН-02 работает в дистанционном режиме с питанием от внешнего источника напряжения и выдает измерительную информацию на внешние устройства по интерфейсу RS-485 по протоколу Modbus RTU.

Исполнения ДУН-02.01 и ДУН-02.02 отличаются способом крепления на объекте (на резьбе или фланцевым соединением).

Применение современных электронных компонентов и схемных решений обеспечивает стабильность датчика в широком диапазоне температур, низкий уровень шумов, малую потребляемую мощность, высокую точность измерений, низкий дрейф нуля.

По согласованию с Заказчиком датчик ДУН-02 может дополнительно укомплектовываться интерфейсным адаптером RS-485/232, а также программным обеспечением для отображения информации на экране компьютера.

Протокол для связи с датчиком, по согласованию с Заказчиком, может быть адаптирован под протокол любой системы телемеханики, использующей интерфейс RS-485.

Технические характеристики
Количество осей измерения 3
Диапазон измерения угла наклона, град ±180
Диапазон измерения угла вращения, град 0... 360
Диапазон рабочих температур, °C -40... 85
Дискретность измерений, с 0,1
Напряжение питания, В 5... 24
Потребляемый ток, мА, не более 4
Выходной сигнал / протокол RS-485 / Modbus RTU
Габаритные размеры (Ш х Г х В), мм
- ДУН-02.01
- ДУН-02.02

53 х 34 х 75
63 х 55 х 58
Масса, кг, не более 0,125

Сделать заказ и запросить дополнительную информацию по ДУН-02 Вы можете здесь.
