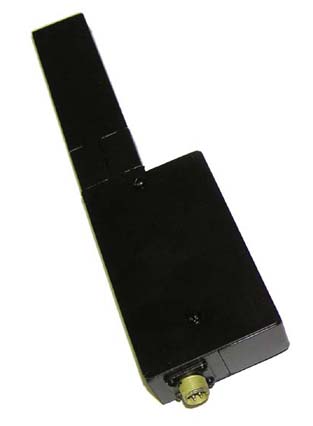

ДВ-01 Консольный датчик веса

Область применения

Балочные и платформенные весы.

ДВ-01 предназначен для измерения веса в различных производственных задачах на технологических объектах.

Техническое описание

Выходной сигнал датчика - нормированный цифровой в формате интерфейса RS-485.

Упругий элемент датчика веса - балка консольного типа. Конфигурация балки рассчитана с использованием методов компьютерного моделирования, что позволило обеспечить номинальную и равномерную деформацию на площадках расположения тензорезисторов.

Применение специальных алгоритмов преобразования обеспечивает стабильность выходного сигнала датчика в широком диапазоне температур окружающей среды, а также позволяет подавить влияние сетевой помехи частотой 50 Гц.

Одним из главных достоинств датчика является размещение электронной платы на балке под защитным металлическим кожухом в непосредственной близости от тензорезисторов. Таким образом минимизируется паразитное влияние электромагнитных помех через подводящие провода с маломощным аналоговым сигналом. С датчика передается нормированный цифровой сигнал, который не подвержен воздействию помех.

Выходной сигнал датчика может быть адаптирован под протокол любой системы телемеханики, имеющей интерфейс RS-485, что позволяет без затруднений встраивать его в системы автоматики.

Технические характеристики
Номинальное усилие, кН 2; 5; 10; 20
Пределы полной приведенной погрешности, % ±0,5
Напряжение питания, В 9... 12
Диапазон рабочих температур, °C -40... 85
Потребляемый ток, А, не более 0,1
Выходной сигнал RS-485
Длина кабеля, м, не более 800
Габаритные размеры, мм 215 х 22 х 55

Сделать заказ и запросить дополнительную информацию по ДВ-01 Вы можете здесь.
