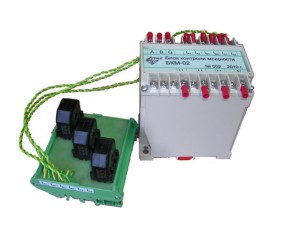

БКМ-02 Блок контроля мощности

Область применения

БКМ-02 предназначен для измерения параметров электрической энергии в четырехпроводных трехфазных электрических сетях переменного тока с напряжением 3*220/380 В, с номинальной частотой 50 Гц. БКМ работает с питанием от сети, выдавая по запросу измерительную информацию на внешние устройства через интерфейс RS-485 по протоколу MODBUS RTU.

БКМ-02 может быть использован для регистрации ваттметрограмм работы электроприводов нефтяных станков-качалок с глубинными штанговыми насосами. Полученные ваттметрограммы используются для балансировки станков-качалок и других задач диагностики работы нефтегазового оборудования.

Измеряемые параметры:
  • активная, полная и реактивная мощность по каждой фазе;
  • действующее напряжение по каждой фазе;
  • действующий ток по каждой фазе;
  • коэффициент мощности по каждой фазе;
  • частота сети.
Отличительные особенности
  • контроль максимальных токов и напряжений;
  • обнаружение провалов фазных напряжений;
  • возможность крепления на DIN-рейку;
  • внешняя плата с измерительными трасформаторами тока;
  • легкая интеграция с вышестоящими контроллерами, системами телемеханики.
Технические характеристики
Частота измерительной сети, Гц 50±2,5
Номинальное фазное напряжение, В 220
Максимальный измеряемый фазный ток, А 30 (50, 75, 100) *
Максимальная измеряемая мощность, кВт 20 (33, 50, 70) *
Выходной интерфейс RS-485
Протокол связи Modbus RTU
Максимальное собственное энергопотребление, Вт 1,5
Диапазон рабочих температур, °C -40... 60
Габаритные размеры (Ш х В х Г), мм:
- блок электроники БКМ-02
- плата измерительных трансформаторов тока ПТТ-30 (50, 75, 100)*

100 х 72 х 113
87 х 87 х 70
  • * по согласованию с заказчиком

Сделать заказ и запросить дополнительную информацию по БКМ-02 Вы можете здесь.
