Слайд


Продукция > Функциональная аппаратура > Слайд

Подводная оптико-акустическая камера «Слайд» для поиска объектов в мутной воде.

Подводная оптико-акустическая камера «Слайд» для поиска объектов в мутной воде.

Портативная подводная оптико-акустическая камера «Слайд» предназначена для поиска предметов и объектов, расположенных в толще воды или на дне, в условиях сниженной видимости.
Благодаря использованной современной элементной базы и оригинальному матобеспечению, камера «Слайд» позволяет получать изображения не только стационарных, но и движущихся объектов.
По своим техническим параметрам и возможностям камера «Слайд» не уступает лучшим зарубежным образцам подобной аппаратуры.
Камера может быть установлена на маломерном судне (катере или моторной лодке) или закреплена стационарно на подводном сооружении.
1. Назначение Подводная камера «Слайд» предназначена для поиска и идентификации подводных объектов в мутной воде.
Технические параметры камеры позволяют с помощью ультразвука обнаружить объект в толще воды или на дне, определить его местонахождение, а затем, приблизившись к нему на расстояние оптической видимости, идентифицировать его. Форма крупных объектов может быть идентифицирована с помощью только ультразвука.
Камера предназначена для широкого круга пользователей: водолазов, спасателей, подводных археологов, строителей подводных сооружений, рыбаков и др.

2. Технические параметры
Угловое разрешение, по уровню – 3дБ, град.   не хуже 0,7
Линейное разрешение, см, на расстоянии, м   0,5/0,3; 10/6
Максимальный сектор обзора, град.   не менее 40
Максимальная дальность, м   15
Максимальная частота кадров, кадров/сек   10
Максимальная глубина погружения, м   15

3. Эксплуатационные параметры
Масса (в воздухе), кг   5
Диаметр сферического корпуса подводного блока, мм   210
Длина соединительного кабеля, м   15
Напряжение электропитания, В   12
Потребляемая мощность, Вт   24

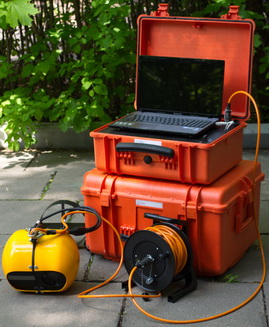

4. Комплект поставки
Подводный блок   1 шт
Вьюшка с кабелем   1 шт
Блок управления   1 шт
Руководство пользователя   1 шт

5. Дополнительные опции
Штанга с узлом крепления и стандартной длиной 1,5 м

На данной записи приведен пример обнаружения и идентификации объекта с помощью камеры «Слайд». Объектом визуализации была резиновая покрышка с диаметром 30 см, опущенная в вертикальном положении в пресноводный водоем на глубину 3 метра. Глубина места составляла 3 метра.
На начальных расстояниях около 60 см изображение покрышки хорошо распознаваемо с помощью оптической камеры. По мере удаления камеры, оптическое изображение из-за сильной замутненности воды быстро исчезает, однако акустическое изображение остается хорошо распознаваемым по форме акустической тени.

Расстояние до объекта 0,6 м.:

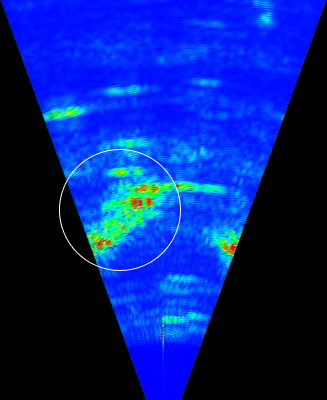

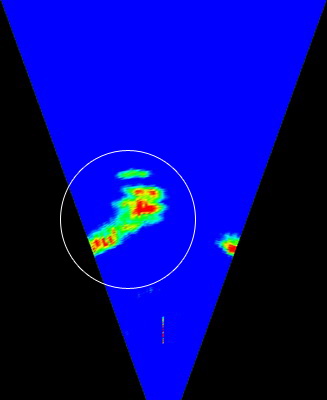

мгновенный кадр кадр при большом накоплении


Расстояние до объекта 1,2 м.

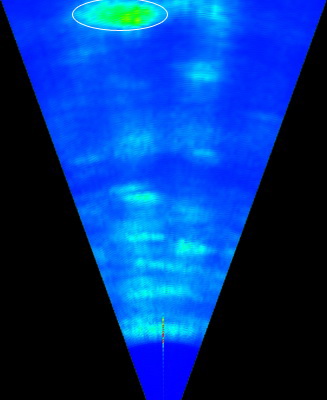

кадр при небольшом накоплении



Расстояние до объекта 1,6 м.: На оптическом изображении объект невиден.

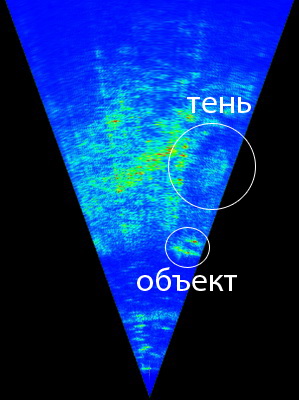

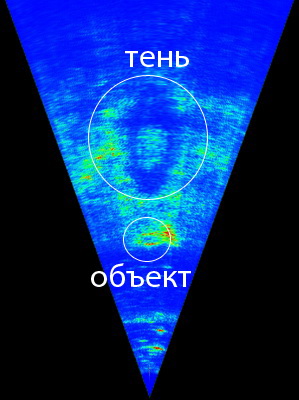

объект на краю области обзора объект по центру


Сделать заказ и запросить дополнительную информацию по Слайд Вы можете здесь.
