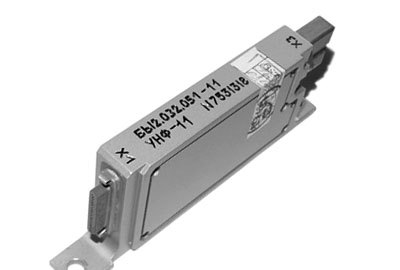

Преобразователь УНФ (БЫ2.032.051 ТУ)
Преобразователь УНФ обеспечивает совместно с блоками питания и проверки БПП-022, БПП-058 усиление, нормирование и фильтрацию сигнала в виде напряжения, получаемого с пьезоэлектрических датчиков вибрации типа АВС, АНС и датчиков пульсаций давления типа ЛХ, ВТ, ДХС при измерении динамических процессов.
Работает с телеметрическими системами типа “СКУТ” и “Сириус”
ОСОБЕННОСТИ:
- Высокая надежность
- Стойкость к воздействию вибрации, ударов, линейных ускорений, акустических шумов
- Формирует напряжения питания для согласующего устройства акселерометра
- Изготавливается по «Положению РК-98»
- Вид приемки – ОТК, ПЗ.
| Частотный диапазон (15 модификаций), Гц |
1 ÷ 16000 |
| Коэффициент преобразования (задается кроссировкой), мВ/мВ |
128; 64; 32; 16; 8; 4; 2; 1 |
| Напряжение питания, В | ± 12,6 |
| Ток потребления , мА | ±(8 ± 3) |
| Выходной аналоговый сигнал, В | 0 ÷ 6 |
| Основная погрешность, % | 5 |
| Диапазон рабочих температур, °С | -50 ÷ +50 |
| Масса, г | 85 |
| Ресурс работы в нормальных условиях, ч | 500 |
ИСПОЛНЕНИЕ:
Преобразователь выполнен в герметичном корпусе.
Сделать заказ и запросить дополнительную информацию по УНФ Вы можете здесь.
