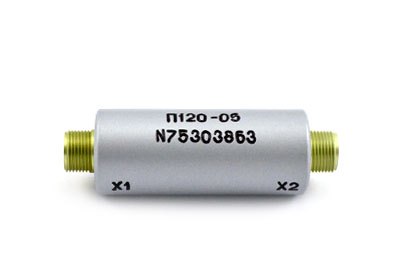

Преобразователь сигналов П120

ПРЕОБРАЗОВАТЕЛЬ П120

Преобразователь П120 предназначен для согласования выходного сопротивления вибропреобразователя с входным сопротивлением вторичной аппаратуры, а также усиления относительно малого по мощности выходного сигнала вибропреобразователя до необходимой для вторичной аппаратуры величины. Имеет несколько модификаций, образующих унифицированный ряд.

Преобразователь представляет собой активный RC-фильтр с эмиттерным повторителем и обладает линейной зависимостью между входным и выходным напряжением. Питание преобразователя осуществляется от двух источников +12,6 В и -12,6 В соответственно. Корпус выполнен из сплава Д16. Отличительные особенности преобразователя – малые габаритные размеры и удобство в эксплуатации.

  П120/-01/-02/-03/-04/-05/-06/-07/-08/-09/-10
Коэффициент передачи 0,9
Неравномерность АЧХ, не более, дБ 0,8
Диапазон рабочих температур, °С -50 ÷ +50
Постоянная составляющая выходного напряжения, В -1 ÷ +1
Потребляемая мощность, не более, °мВт 0,1
Напряжение питания постоянного тока, В 12,6 ± 1,2
Выходное сопротивление, не более, кОм 0,1
Масса, г 40



Шифр преобразователя Частотный диапозон, Гц Входное сопротивление, не менее, МОм Частотный диапозон, Гц
П120 1 ÷ 63 120 300 ± 80
П120-01 1 ÷ 125 120 150 ± 50
П120-02 5 ÷ 250 24 120 ± 40
П120-03 5 ÷ 500 24 70 ± 30
П120-04 10 ÷ 1000 12 70 ± 30
П120-05 20 ÷ 2000 6 70 ± 30
П120-06 20 ÷ 4000 6 70 ± 30
П120-07 30 ÷ 8000 4 70 ± 30
П120-08 50 ÷ 16000 2,5 70 ± 30
П120-09 50 ÷ 1000 2,5 70 ± 30
П120-10 11 ÷ 2500 120 120 ± 40

Преобразователь сигналов П120


Сделать заказ и запросить дополнительную информацию по П120 Вы можете здесь.
