Датчик температуры ТР 269

КВАРЦЕВЫЙ ТЕРМОМЕТР

Предназначен для измерения температуры жидкости, выдает информацию в виде частотного сигнала и сигнала «ЗНАК».

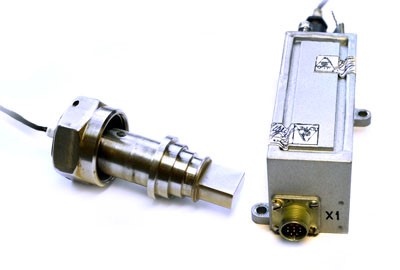

Термометр состоит из датчика и электронного блока, присоединенного к разъему датчика. Соединение неразъемное. В корпусе датчика располо-жен термочувствительный кварцевый резонатор. В корпусе электронного блока – опорный кварцевый резонатор, два генератора и разностная схе-ма обработки сигналов кварцевых резонаторов и формирования сигнала «ЗНАК». Термометр работает в составе одноканальной прецизионной системы ИСТОК. Датчик вворачивается в измеряемый объем с помощью накидной гайки М24 × 1,5 – 6Н.

Диапазон измерения, °С -60 ÷ +120
Температурный коэффициент частоты, Гц/град 90±10
Разрешающая способность, °С ±0,01
Показатель термической инерции, не более, с 5,0
Ресурс работы, час 53000
Сопротивление изоляции в нормальных условиях, не менее, МОм 20
Амплитуда выходного напряжения частотного сигнала, не менее, В 4,5
Амплитуда сигнала «ЗНАК», не менее, В
«ЗНАК +»
«ЗНАК -»

4,5
0,5
Ток потребления, не более, мА 10
Соединитель (разъем) вилка МР1–10–1–В
Длина кабеля, мм 500 ÷ 1000
Габаритные размеры, мм:
− вворачиваемой части термометра
− электронного блока (с разъемом термометра)

Ø 19 × 64
20 × 34 × 28
Масса, не более, г 150

ТР 269
